离心泵配套冷却散热风轮结构设计

　　在工业流体输送场景中，泵组长时间连续运行时，电机端、轴承腔位置会持续累积热量，若散热效率不足，轻则导致润滑脂提前劣化、轴承游隙异常变化，重则触发绕组过热保护停机，直接影响整条管线的输送稳定性，这款配套的散热风轮就是为解决泵组运行散热需求设计的核心旋转部件。

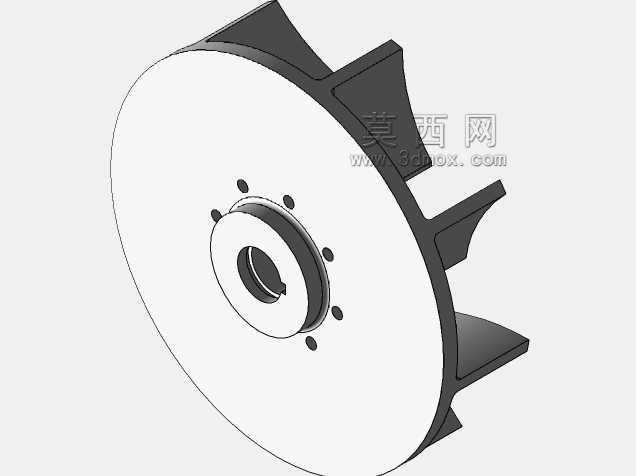

　　从实际安装边界来看，该风轮采用中心轮毂定位结构，中心孔预留了键槽安装位，可直接与泵组电机输出轴、或者泵轴的延伸端配合，通过平键传递扭矩，避免高速旋转时出现打滑偏移；轮毂端面上均匀分布的6个小孔为安装固定孔，可配合锁紧垫片、紧固螺钉将风轮与轴端的定位台牢牢锁死，即便在泵组启动、停转的扭矩冲击下，也不会出现轴向窜动。风轮的整体外径适配常规中小型离心泵的电机风罩尺寸，安装后叶片外缘与风罩内壁预留足够安全间隙，不会出现运转刮蹭问题，轴向厚度控制在合理范围，不会额外占用过多泵组端部安装空间，适配多数卧式、立式离心泵的端部安装空间要求，不需要对原有泵组的风罩、端盖结构做额外改造即可替换安装。

　　设计思路上，这款风轮没有采用常规的等厚度直板叶片结构，而是将叶片设计为带后倾角度的曲面结构，这种结构的优势在于，风轮随轴旋转时，可沿轴向吸入冷空气，再通过曲面叶片的导流作用，将气流沿径向均匀吹向电机外壳的散热筋位置，相比直板叶片，气流的紊流损失更小，相同转速下的送风效率更高，同时运转时的气流涡流噪音更低，适合对厂区噪音有管控要求的车间使用。叶片与轮盘的连接位置做了大圆角过渡处理，避免应力集中，因为泵组启停瞬间、或者运行中出现转速波动时，叶片根部是应力集中的高发位置，大圆角过渡可有效分散交变应力，降低长期运行后的疲劳断裂风险。轮盘部分采用整面圆盘结构，一方面可以增强风轮整体的结构刚性，避免高速旋转时叶片出现震颤，另一方面可以阻挡气流从轮盘侧反向泄漏，让更多气流导向电机散热筋方向，提升散热气流的利用率。

　　实际使用场景中，这类风轮除了配套清水离心泵使用，也可适配同安装尺寸的排污泵、化工泵等卧式泵组，在清水输送场景下，泵组连续运行时电机外壳温度可控制在合理区间，即便在夏季高温车间环境、满负荷连续运行工况下，也能维持稳定的散热效果，避免电机过热；在输送轻度腐蚀性介质的化工泵场景中，风轮的结构设计也预留了材质替换空间，可根据使用环境更换为耐腐蚀工程塑料或者防腐涂层金属材质，适配不同的工况需求。

　　从结构细节来看，中心轮毂的轴向长度经过匹配设计，与轴端的配合长度足够，可保证旋转时的同轴度，避免风轮偏心旋转带来的额外振动；键槽的尺寸符合通用机械轴的键配合标准，不需要二次加工即可直接装配；叶片的数量经过动平衡校核，每一片叶片的重量差控制在极小范围内，出厂前可做整体动平衡处理，高速旋转时不会给泵轴带来额外的偏心载荷，可延长轴承的使用寿命。不同于普通民用风扇，工业泵用风轮的设计核心是可靠、高效，不需要多余的外观装饰，所有结构都服务于散热效率、运行可靠性、安装便利性这几个核心需求，比如叶片的曲面弧度经过反复调整，在常用的电机转速区间（1450r/min、2900r/min）都能保持较高的送风效率，不会出现某一转速下气流紊乱的问题；轮盘的厚度也经过强度校核，在最高工作转速下，轮盘的形变在允许范围内，不会因离心力导致轮盘变形蹭到风罩。

　　在设备选型替换时，只需要核对三个核心尺寸即可完成匹配：一是中心安装孔的直径与键槽尺寸，确保与泵轴匹配；二是风轮的整体外径，确保能装入原有风罩内部；三是安装孔的分布圆直径，确保能与轴端的固定螺孔对齐，不需要修改原有结构即可快速完成更换，减少设备停机维护的时间。对于泵组生产厂家来说，这款风轮的结构也便于批量生产，金属材质可采用冲压焊接工艺成型，工程塑料材质可采用一体注塑成型，生产效率高，品控容易把控，适合作为标准泵组的标配散热部件。
