金属3D打印涡轮增压器异形管路结构

　　在车用动力、小型航空活塞动力的增压系统开发中，异形管路的设计一直是兼顾流体效率与安装空间的核心难点，传统冲压焊接管路受限于钣金成型工艺，无法实现大曲率连续变径的流道走向，容易在弯折处形成紊流区，拉低增压响应速度，甚至在高工况下出现局部应力集中导致的焊缝开裂问题。这套管路结构正是针对金属3D打印工艺特性开发的专用增压管路，完全跳出了传统管路的成型限制，将原本需要多段拼接、多组法兰转接的流道整合为一体化结构，从根本上消除了拼接缝隙带来的漏气风险与流道突变。

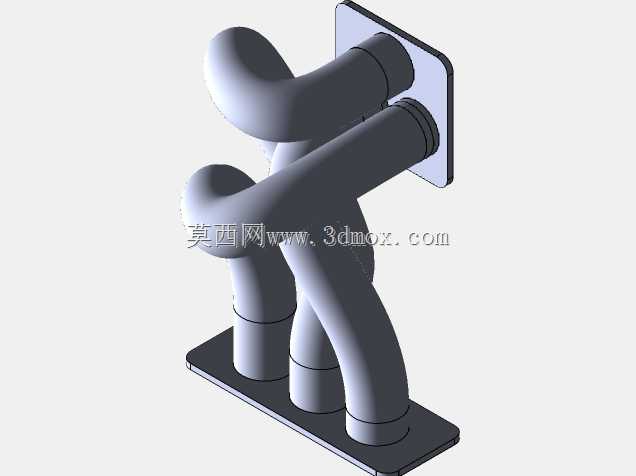

　　从实际应用场景来看，这类管路主要适配小排量高功率密度的涡轮增压机型，尤其是在改装动力、紧凑式动力舱布局的设备上，安装空间被周边的冷却系统、电气线束、车架结构挤压得极其有限，传统等径弯管根本无法在有限的边界内完成增压器压气机端到中冷器进气端的顺畅连接。设计时首先锁定了两端的安装接口位置：下端三个接口对应增压器压气机侧的出气端，采用等径圆柱插接结构，预留了标准卡箍安装的环形凸台，安装时直接对接压气机出气口，通过标准喉箍锁紧即可实现密封，无需额外加工焊接法兰；上端的方形安装法兰对应中冷器的进气端安装面，法兰厚度均匀，四个边角做了R3的圆角处理，避免3D打印过程中出现边角翘曲，同时法兰面预留了0.2mm的机加工余量，打印完成后仅需精铣一次安装面即可保证平面度要求，大幅减少后处理工作量。

　　流道设计阶段完全围绕流体仿真结果调整曲率，每一段弯折处的曲率半径都做了连续过渡，没有出现传统弯管常见的曲率突变点，内壁面顺着气流走向做了顺滑处理，避免气流在弯折处形成涡流区，经仿真验证，同等通流截面积下，这套管路的压损比传统焊接弯管低17%左右，高转速工况下的增压迟滞能得到明显改善。管路的壁厚采用了渐变设计：靠近安装法兰的位置壁厚加厚至2.5mm，抵消安装时的紧固应力与振动带来的疲劳载荷；中间弯折段壁厚控制在1.8mm，在满足1.8bar增压压力强度要求的前提下尽可能降低整体重量，相比同规格不锈钢焊接管路减重约22%，对于动力系统的轻量化有明显帮助。

　　考虑到金属3D打印的工艺特性，设计时所有悬空面都做了自支撑角度处理，倾斜角度不小于45度，打印时无需额外添加内部支撑，避免后续去除支撑时破坏流道内壁的光洁度；管路外壁没有多余的凸台与装饰结构，所有过渡位置都做了R2以上的圆角，减少打印过程中的应力集中，降低打印完成后出现变形开裂的概率。安装边界方面，整套管路的最大外轮廓尺寸控制在210mm×160mm×280mm范围内，安装时下端三个接口与增压器对接后，上端法兰的安装孔位与中冷器安装面完全重合，周边预留了至少15mm的操作空间，方便扳手伸入锁紧卡箍与法兰螺栓，不会和周边的冷却水管、线束支架产生干涉。

　　在实际使用中，这类一体化打印的管路不存在焊缝腐蚀的问题，长期在高温高压的进气环境下工作，不会出现传统焊接管路焊缝位置氧化漏气的故障，使用寿命比传统拼接管路提升一倍以上。设计时还特意考虑了振动工况下的疲劳特性，三个流道之间做了一体化的连接加强，在弯折应力最大的位置自然形成加强筋结构，无需额外焊接加强片，就能承受动力系统运行时的持续振动，避免管路根部出现疲劳断裂。对于结构设计从业者来说，这类设计思路打破了传统工艺对管路形态的限制，不再需要为了迁就成型工艺牺牲流道效率与空间利用率，在紧凑空间内的流体管路设计中，金属3D打印的一体化结构已经成为解决复杂布局问题的核心方向。
