工业快装式球锁锁紧连接机构

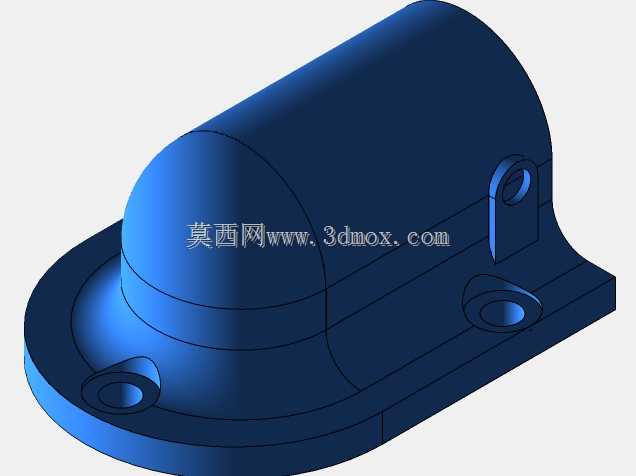

　　在自动化产线快换工装、精密设备模组快拆、流体管路快速对接这类需要频繁拆装且要求定位精度的场景里，球锁类锁紧机构一直是兼顾连接刚性与操作效率的核心部件，这套球锁机构的设计完全围绕工业场景下的高频拆装需求展开，没有多余的装饰性结构，所有外形特征都服务于功能实现。从实际安装边界来看，主体安装基座采用带两个沉头安装孔的法兰式结构，安装孔的孔距与沉头深度适配常规M6内六角安装螺钉，基座底部为平面设计，可直接贴合安装基准面，不需要额外加工适配凸台，安装时只需要将基座贴合在设备安装面，拧入两颗固定螺钉即可完成主体固定，安装面的平面度要求控制在0.05mm以内即可保证锁止动作的顺畅性，不会出现卡滞问题。锁体的主体外壳采用圆弧过渡的筒式结构，

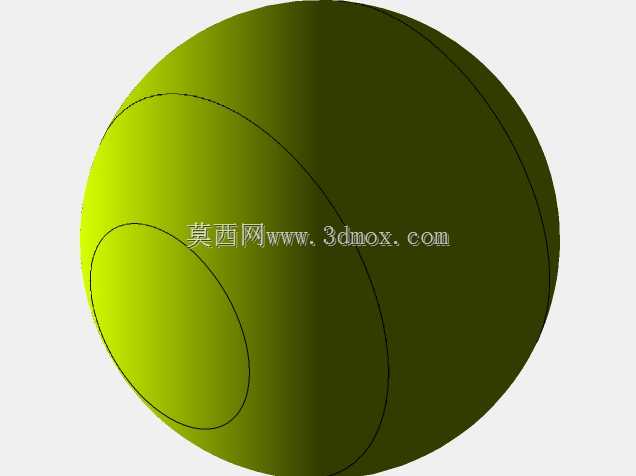

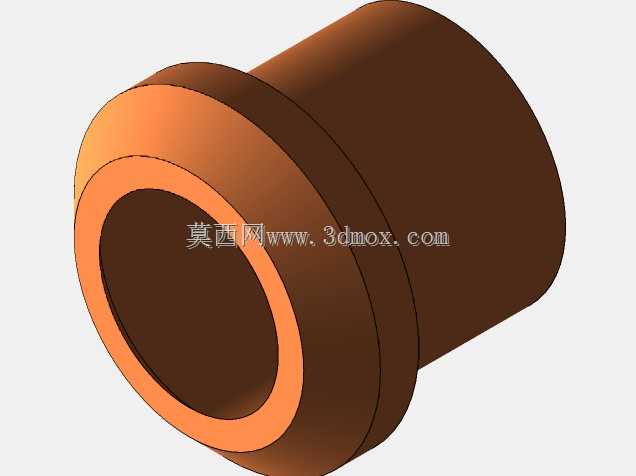

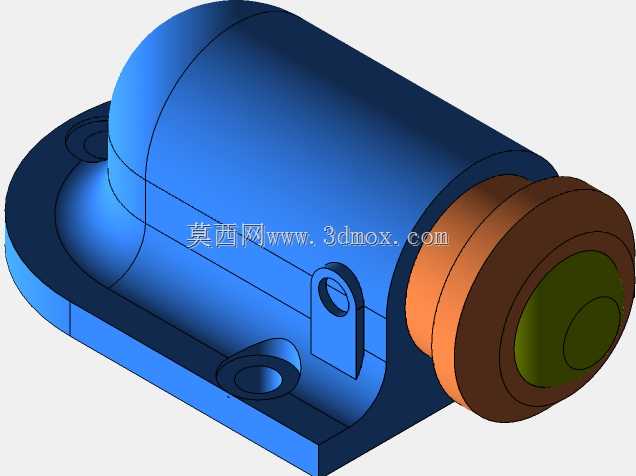

　　这种设计一方面是为了容纳内部的钢球、顶推弹簧与驱动芯轴，另一方面圆弧外壁可以避免安装与操作过程中尖锐棱角对操作人员造成划伤，同时筒式结构的刚性优于方形薄壁结构，在承受径向载荷时不容易出现形变，能保证长期使用后的锁止精度。前端的锁止端采用阶梯式轴头设计，外层的棕色耐磨套采用高力黄铜材质，表面镶嵌固体润滑颗粒，在与对接件的配合孔插拔时可以实现自润滑，不需要额外涂抹润滑脂就能保证上万次插拔的磨损量控制在0.02mm以内，内层的橄榄绿色芯轴是驱动钢球径向伸缩的核心部件，当芯轴向内缩回时，芯轴的大径段会将圆周分布的三颗锁紧钢球向外顶出，钢球卡入对接件内壁的环形锁槽内，实现刚性锁止，当芯轴向外伸出时，芯轴的小径段对准钢球位置，钢球可以向内回缩，

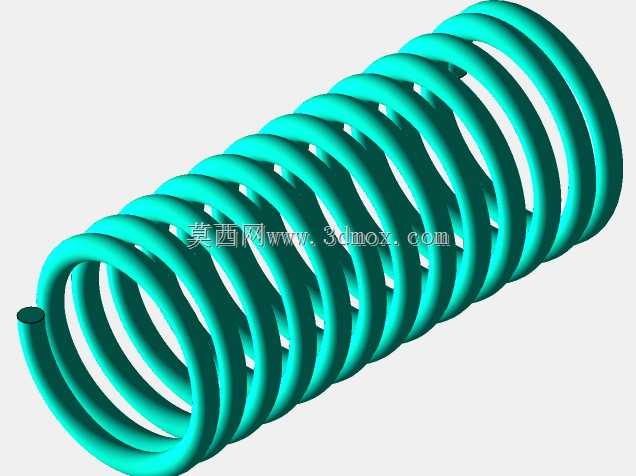

　　此时即可将锁体与对接件分离，整个锁止与解锁的动作行程只需要8mm，操作时不需要额外工具，只需要拉动前端的解锁拉环即可完成动作，单人操作时间不超过两秒。在功能特性上，这套机构的锁止间隙控制在0.01mm以内，重复定位精度可以达到0.008mm，完全满足精密工装快换的定位要求，锁止状态下可以承受最大1200N的轴向拉力与80N·m的径向扭矩，不会出现松脱问题，内部的复位弹簧采用琴钢丝材质，经过回火定型处理，长期压缩状态下的弹力衰减率低于5%，可以保证十万次动作后依然有足够的顶推力驱动钢球复位。设计过程中特意将钢球的伸出量设置为1.5mm，这个尺寸既可以保证足够的锁止接触面积，避免钢球受力过大出现压痕，

　　又不会因为伸出量过大导致解锁时需要的拉力过大，同时钢球采用G5级高精度轴承钢球，圆度误差小于0.13μm，锁止时的接触应力分布均匀，不会出现局部应力集中导致的对接件锁槽压溃问题。安装时需要注意对接件的配合孔公差采用H7级，锁槽的位置与锁体前端轴头的定位台阶尺寸匹配，锁槽的倒角采用15度斜角，方便钢球滑入锁槽，避免硬接触导致的零件磕碰损伤。在实际产线应用中，这类球锁机构常被用于焊接工装的快速换型、检测设备的夹具快换、气动管路的快速对接等场景，相比传统的螺栓连接方式，拆装效率可以提升90%以上，同时不需要操作人员反复对齐螺纹孔，对操作人员的技能要求更低，也不会出现螺栓漏拧、拧力不足导致的连接松脱问题。整套机构的所有运动部件都封闭在筒式外壳内部，外界的切削碎屑、粉尘、焊接飞溅物很难进入内部运动腔室，在焊接车间、机加工车间这类多粉尘的场景下也能稳定工作，不需要频繁拆解维护，日常维护只需要每隔半年在前端的配合套位置涂抹少量低温润滑脂即可，维护成本极低。
