1mm公称直径直柄麻花钻结构设计

　　这款小直径直柄麻花钻，主要面向精密微孔加工场景，在电子接插件引脚孔加工、精密仪表零件小尺寸孔位加工、小型冲压模具销钉孔加工、3D打印金属后处理微孔修正等场景中都有高频应用。日常车间里做小型铝合金结构件的定位小孔、铜质接线端子的穿线孔，甚至是塑料精密件的装配孔加工，都能用到这类公称直径1mm的钻头，相比大直径钻头，它的切削负荷更集中，对结构刚性的设计要求反而更高。

　　从结构设计逻辑来看，这款钻头采用标准直柄结构，柄部直径与工作部分直径保持一致，适配常规的钻夹头装夹，不需要过渡套就能直接装在台钻、小型加工中心、精密手电钻的夹头内，装夹时的夹持长度控制在15-20mm区间即可，既保证装夹刚性，又避免夹头碰到螺旋槽影响排屑。工作部分分为切削段和导向段，切削部分的两主切削刃对称分布，顶角采用常规高速钢小直径钻头通用的118度设计，这个角度在加工普通碳钢、铝合金、铜合金等常见金属材料时，能平衡切削阻力和刀刃强度，不会因为顶角过小导致钻头扎刀，也不会因为顶角过大造成轴向进给阻力超标，钻削时的轴向力控制在小功率设备可承受的范围内。

　　排屑槽采用标准螺旋槽设计，螺旋角设置在30度左右，这个角度对于小直径钻头来说，既能保证切屑顺着螺旋槽顺利排出，避免切屑堵塞在孔内造成钻头折断，又不会因为螺旋角过大削弱钻芯的刚性。钻芯厚度从切削端向柄部方向逐渐递增，形成标准的钻芯锥度，靠近切削端的钻芯厚度控制在0.2mm左右，既保证切削部分的容屑空间，又能让钻头在进给过程中保持足够的抗扭刚性，避免钻削时遇到材料硬点就发生崩刃或者折断。导向部分的外圆做了倒锥设计，从切削端向柄部方向直径逐渐减小，倒锥量控制在每100mm长度0.03-0.05mm，这样能减少钻头工作时和孔壁的摩擦，降低钻孔时的发热，同时避免钻头在孔内被卡住，提高孔壁的加工光洁度。

　　从实际使用的边界条件来看，这款钻头的总长设计为常规小直径钻头的标准长度，整体长径比控制在合理范围内，加工深度不超过5mm的通孔或者盲孔时，排屑和刚性都能得到保证，如果加工更深的孔，需要配合间歇退刀排屑的操作，避免切屑堵塞。刃带部分的宽度控制在0.1mm左右，既能起到导向修光孔壁的作用，又不会因为刃带过宽增加和孔壁的摩擦阻力。两主切削刃的刃口做了微小的钝化处理，不是绝对锋利的锐边，这样能提高刃口的抗冲击能力，在刚接触工件表面的时候不容易崩口，尤其是在加工表面有轻微氧化皮或者硬度不均的材料时，能有效延长钻头的使用寿命。

　　在实际加工场景中，使用这款钻头时需要配合合适的切削参数，加工铝合金类软质材料时转速可以适当提高，进给量控制在较小的区间，避免钻头弯曲造成孔位偏斜；加工普通碳钢时要适当降低转速，配合切削液冷却，避免切削温度过高导致钻头退火失效。它的横刃经过标准修磨，横刃长度较短，能有效降低钻削时的轴向抗力，减少钻孔开始阶段的滑移，提高孔位的定位精度，不需要提前打中心孔就能在平整的工件表面直接钻孔，适合批量小件的快速加工场景。

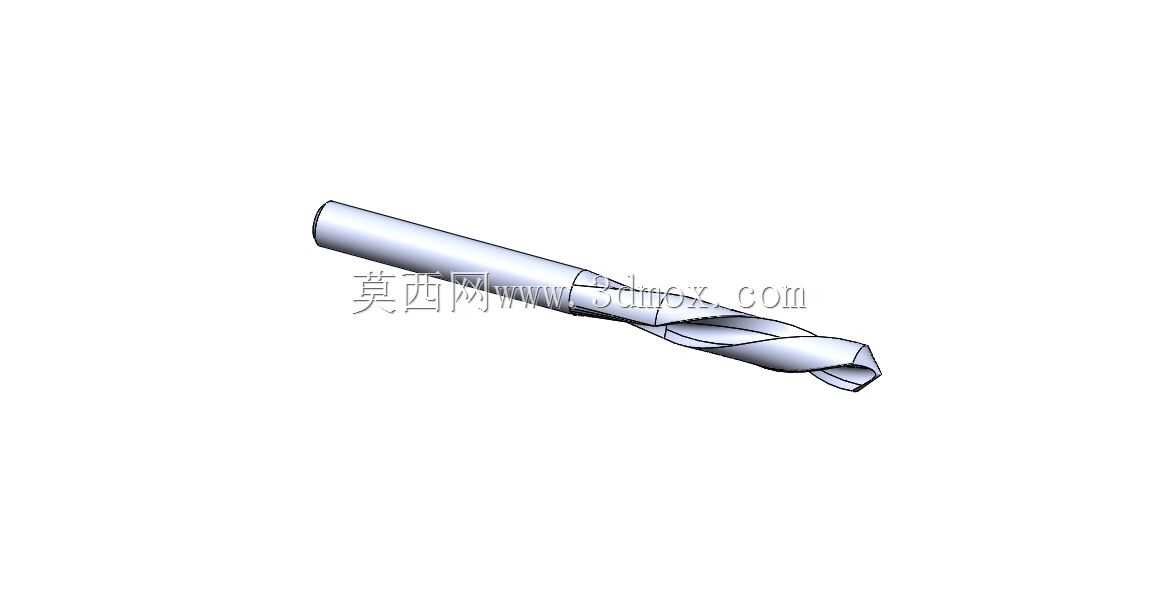

　　从建模的细节来看，整个钻头的螺旋槽过渡顺滑，切削刃和排屑槽的衔接处没有应力集中的尖角，柄部的端面做了微小的倒角，方便装入钻夹头的时候不会刮伤夹头内壁，同时去除端面的毛刺，保证装夹时的端面贴合度。整个模型的结构完全符合实际刀具的生产制造标准，没有脱离实际加工的理想化设计，不管是用于刀具结构教学、机加工工艺仿真，还是小型设备的装配模拟，都能还原真实刀具的尺寸边界和装配特性，不会出现和实际工装不匹配的问题。
