外圆切削用硬质合金焊接车刀结构

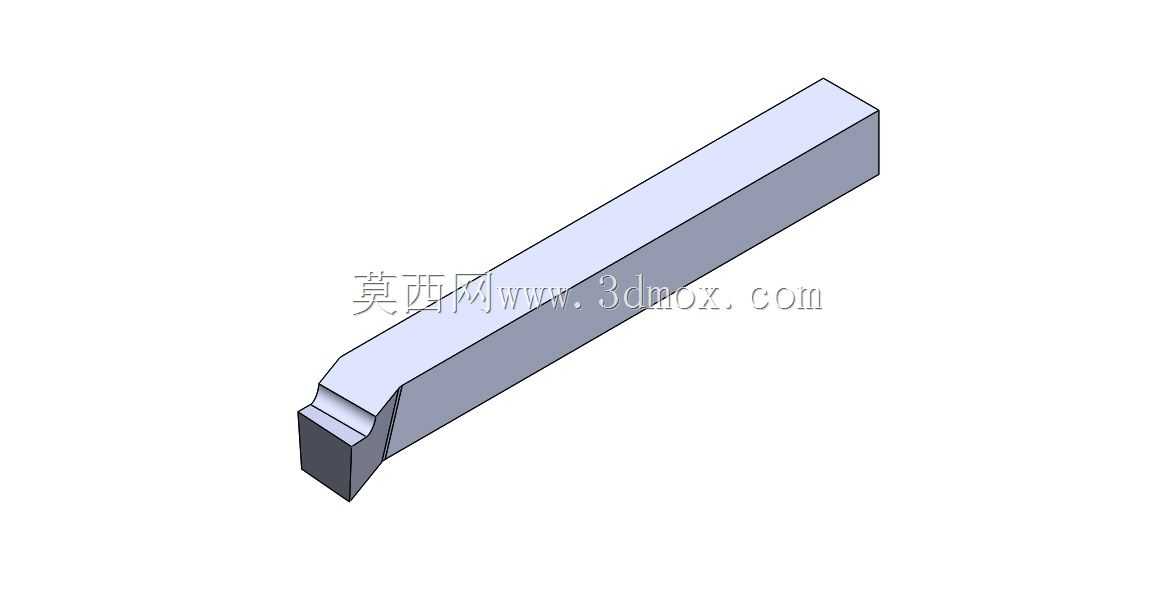

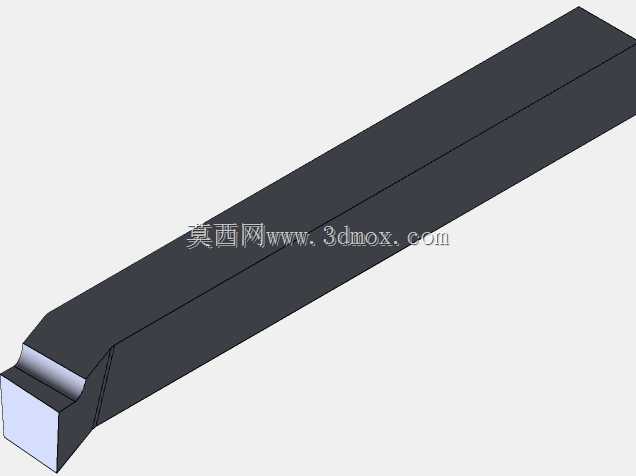

　　在常规金属切削加工场景里，这类焊接式车刀是卧式车床、数控车床完成外圆车削、端面切削、台阶成型工序最常用的切削刀具，适配普通碳钢、合金钢、有色金属等多种常见工件材料的粗加工与半精加工工序，在中小批量机械加工车间、工装维修工段的应用占比极高，相比可转位车刀，它的刀杆可重复修磨使用，刀具成本更低，适合加工轮廓简单、切削参数波动不大的常规轴类、盘类零件。从结构设计逻辑来看，这款车刀采用整体方截面刀杆搭配焊接硬质合金刀头的结构，刀杆部分选用45号钢调质处理，兼顾刚性与韧性，避免切削过程中因振动产生崩刀、让刀问题；刀头部分的硬质合金牌号可根据加工材料匹配，切削刃部分做了合理的前角、后角、主偏角、刃倾角设计，

　　主偏角适配常规外圆车削的径向切削力分配，减少切削过程中的工件变形，后角设计避免刀体后刀面与已加工表面摩擦，提升加工表面质量，同时刃倾角的设置可以控制切屑流向，避免切屑缠绕工件或划伤已加工表面。从安装边界来看，刀杆采用标准方截面设计，可直接适配普通车床、数控车床的标准四方刀架安装槽，安装时只需保证刀尖高度与车床主轴回转中心等高，刀杆伸出刀架的长度控制在刀杆截面高度的1.5倍以内，即可保证切削刚性，无需额外定制非标刀座，安装调试便捷，适合现场快速换刀作业。实际切削作业中，这款车刀的刀头切削部分预留了足够的修磨余量，操作人员可根据加工需求手工修磨切削刃角度，针对不同的切削工况调整刃口参数，比如粗加工时可适当减小前角提升刃口强度，

　　精加工时增大前角降低切削力、提升表面光洁度；刀杆的长径比设计充分考虑了常规车削的悬伸需求，在加工长度不超过刀杆悬伸3倍的轴类零件时，不会出现明显的振纹，切削过程平稳。在功能特性上，焊接式的连接结构保证了刀头与刀杆的连接强度，相比机夹式车刀，它的结构更简单，没有额外的压紧元件，切削过程中不会出现压紧件松动导致的刀头移位问题，适合大切深、大进给的粗加工工况，能承受较大的切削冲击；刀头部分的断屑槽设计经过优化，在常规切削参数下可形成C型或短螺旋型切屑，方便排屑，避免长切屑缠绕带来的安全隐患。从设计思路上，这款车刀没有采用复杂的结构，完全围绕实用化切削需求展开，刀杆的截面尺寸匹配常规车床刀架的通用安装规格，不需要对设备进行改造即可直接使用，

　　刀头的焊接位置经过精准定位，保证修磨后刀尖的位置偏差在合理范围内，减少操作人员对刀的时间；刀体的非切削部分做了发黑处理，提升防锈能力，延长刀杆的重复使用寿命，在车间存放环境下不易锈蚀，降低日常维护成本。在实际生产应用中，这类车刀常被用于普通车床的单件小批量加工、设备维修现场的配做零件加工，以及数控车床的简单工序加工，相比昂贵的可转位刀具，它的使用门槛更低，操作人员只需掌握基本的刀具修磨技能即可使用，对于加工余量不均匀的毛坯件，它的抗冲击性能更优，不容易出现刀片碎裂的问题；同时刀杆可以反复修磨多次，直到刀头部分的硬质合金完全消耗，整体使用成本远低于一次性可转位刀片，对于成本控制严格的中小加工企业来说是非常实用的切削刀具。需要注意的是，安装这类车刀时，要保证刀杆与车床主轴轴线垂直，避免主偏角偏差导致切削力异常，同时刀尖高度必须严格对齐主轴中心，过高或过低都会导致切削刃实际工作角度变化，影响切削效果甚至损坏刀具；修磨刀具时要控制硬质合金部分的磨削温度，避免刀头因骤冷骤热产生裂纹，缩短刀具使用寿命。
