工业生产线在线重量检测称重设备结构

　　在快消品、食品加工、医药包装、电子元器件组装这类连续生产的流水线上，产品重量偏差是直接关联品控合规、包装完整性、物料损耗管控的核心指标，传统的人工抽检不仅效率跟不上高速产线的节拍，也无法覆盖全量产品的检测需求，漏检的欠重、超重件流入下游环节，要么引发客诉风险，要么造成不必要的物料浪费，在线式检查秤就是为适配这类全量在线检测场景设计的专用设备。

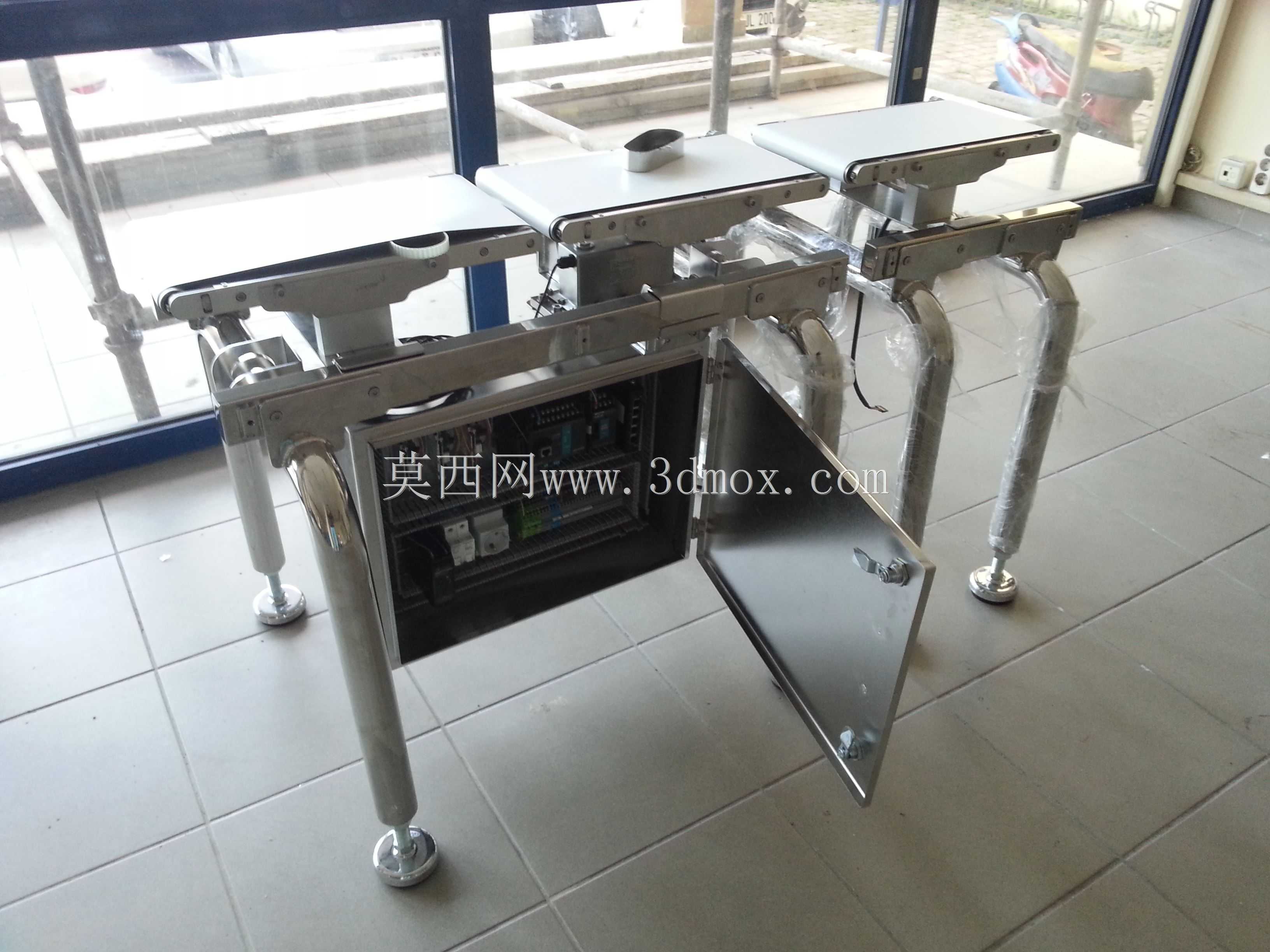

　　从结构设计逻辑来看，这类检查秤的整体框架优先采用模块化分段布局，顺着产线物料输送方向依次分为进料导入段、动态称重段、剔除分选段三个核心功能区，各段之间通过独立的机架支撑做物理隔振，避免相邻段的输送振动传递到称重核心区影响检测精度。进料段的设计重点是完成待检产品的姿态整理，通过可调的侧向导条将产品引导至称重段输送带的中心位置，避免产品偏置带来的称重误差，导条的安装位置预留了足够的调节余量，可以适配不同宽度规格的盒装、袋装、瓶装产品，不需要更换结构件就能快速完成产线换型的适配调整。

　　动态称重段是整个设备的核心功能区，称重传感器采用高精度应变式称重模块，安装在称重台架的底部支撑点位置，整个称重输送台通过柔性缓冲结构与主框架连接，最大限度隔绝外部振动带来的信号干扰。称重段的输送带选用防静电、低摩擦系数的轻型PVC材质，带面做了防滑处理避免产品在输送过程中发生移位，驱动辊筒做了严格的动平衡校准，保证高速运转时不会产生额外的振动载荷影响称重数据采集。在信号处理层面，称重模块配套的滤波算法可以过滤掉输送带运转、产品移动带来的动态干扰信号，在产品完全通过称重段的短时间内快速完成重量值的稳定采集，检测精度可以根据产线需求调整，常规工况下可以做到±0.1g的检测偏差，完全满足大多数行业的在线质检要求。

　　剔除段的结构设计会根据现场的产线布局、产品特性做适配，常见的有推杆式、拨杆式、气吹式几种结构形式，针对重量较轻的小包装产品一般采用气吹式剔除，响应速度快不会损伤产品外包装；针对重量较大的箱装产品则采用推杆式结构，推力足够可以稳定将不合格品推出主输送线进入不合格品收集通道。剔除机构的触发信号直接与称重段的控制系统联动，当检测到产品重量超出预设的上下限阈值时，控制系统会根据产品的输送速度计算延迟时间，待产品运行到剔除位置时精准触发剔除动作，不会出现误剔、漏剔的情况。

　　从安装边界尺寸来看，这类在线检查秤的整体长度一般控制在1.2米到1.8米之间，宽度根据适配的输送带宽度从400毫米到700毫米不等，设备整体高度可以通过底部的可调支撑脚做±50毫米的高度调节，能够直接对接现有生产线的输送高度，不需要对原有产线做大规模改造就可以完成安装部署。设备的主框架采用304不锈钢方管焊接成型，表面做拉丝处理，既满足食品、医药行业的卫生清洁要求，也有足够的结构刚性避免长期运转出现框架变形，所有的电气布线都内置在框架的型材空腔内，外部没有明线，既美观也避免生产过程中物料、水渍溅到线路上引发故障。

　　在实际应用中，这类检查秤除了基础的重量不合格品剔除功能，还可以配套数据采集系统实时统计产线的产量、合格率、重量偏差分布等数据，为生产过程的物料管控、工艺调整提供数据支撑，比如当检测到连续多件产品出现重量偏轻的情况，就可以提示前端的灌装、分装设备检查下料机构是否存在堵料、下料量偏差的问题，提前介入调整避免批量不合格品产生。设备的操作面板采用嵌入式安装在设备侧方的支架上，界面可以直接设置重量上下限阈值、输送速度、剔除延迟时间等参数，一线操作人员经过简单培训就可以完成参数调整和日常维护，日常维护只需要定期清洁输送带表面、检查称重台是否有卡滞异物、校准称重精度即可，不需要复杂的维保操作。

　　设计过程中需要重点考虑的细节还有称重段的防护结构，在称重台的两侧设置有透明的亚克力防护挡板，避免生产过程中杂物落到称重台上影响检测精度，也防止操作人员误碰到运转的输送带引发安全风险。设备的底部支撑脚采用防滑减震的橡胶脚垫，既可以调整设备水平度，也可以进一步隔绝地面传递的振动，保证称重传感器的工作稳定性。针对有防水要求的应用场景，整机会做IP65级的密封设计，输送带可以直接拆卸清洗，电气元件全部做防水密封处理，适应生产现场定期冲洗清洁的工况要求。
