在线式重量检测分选设备结构设计

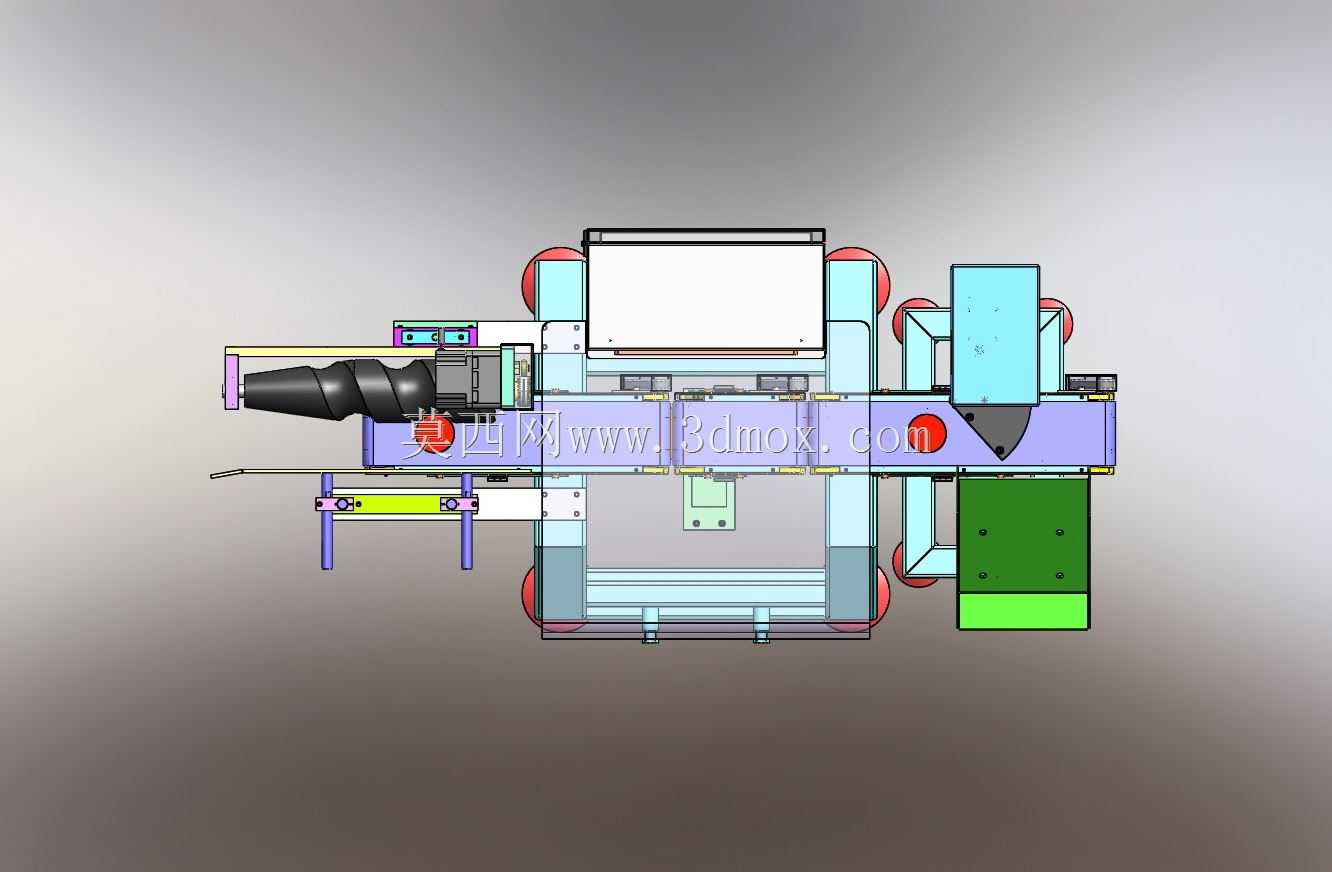

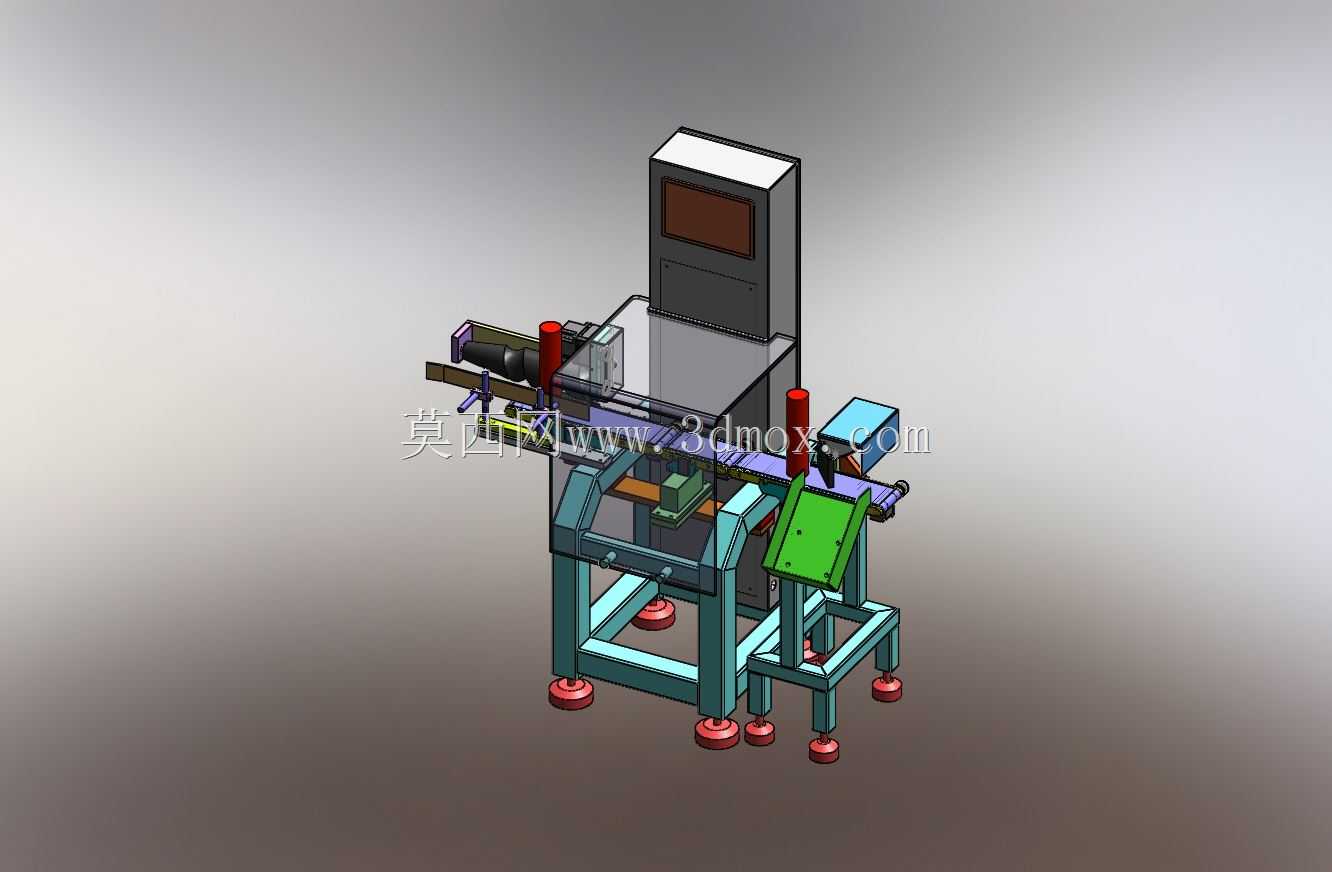

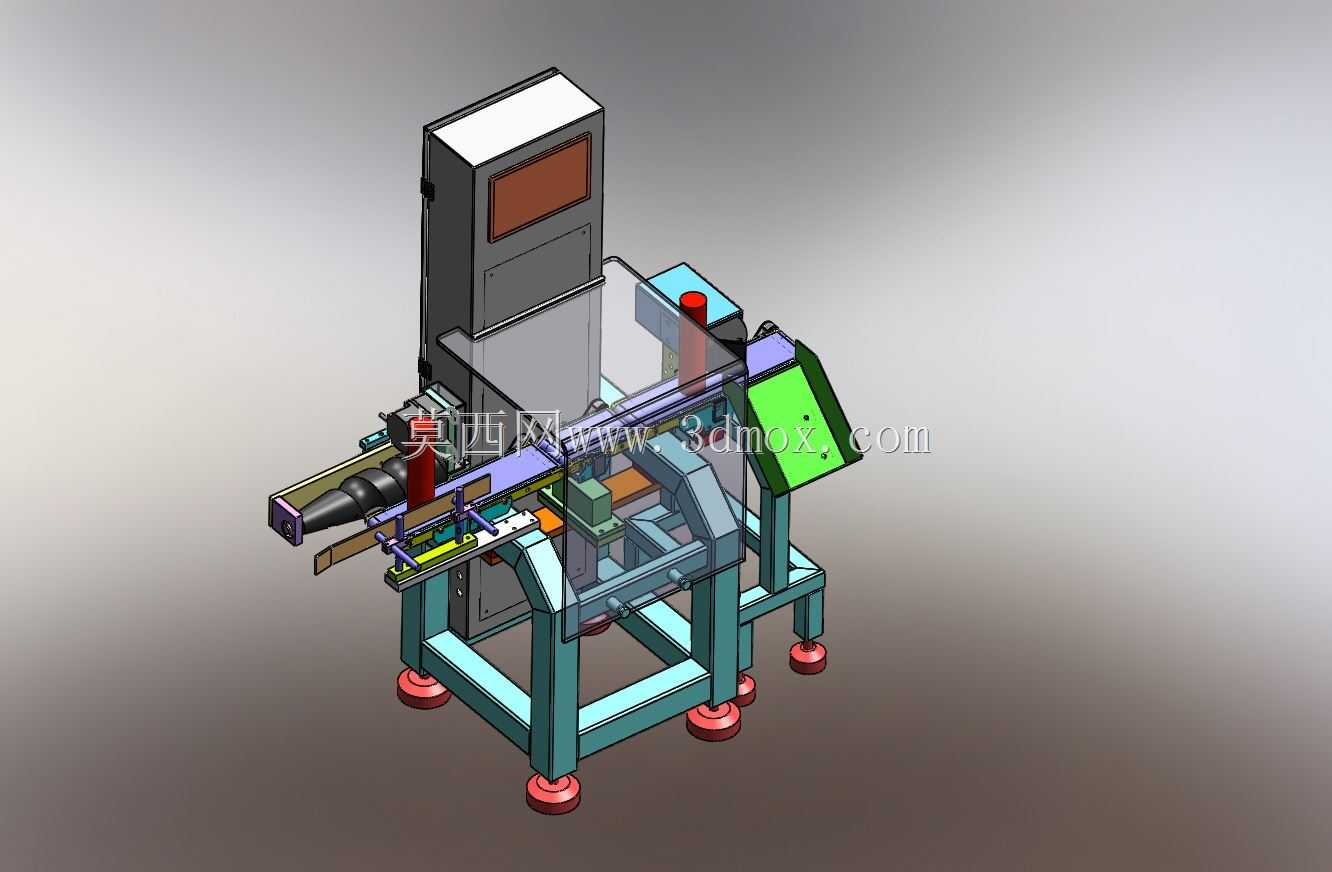

　　该设备为产线集成式重量检测装置，主要部署在包装生产线末端、成品装箱工位前、来料分拣工段等场景，用于对连续输送状态下的单件产品进行实时重量核验，可快速识别欠重、超重的不合格品，通过侧推式剔除机构将不合格件从主输送线分流至不合格品收集区，替代传统人工抽检的作业模式，适配食品、医药、日化、五金零配件等行业的连续化生产节拍，可对接前端包装机、后端装箱机等设备实现全流程无人化重量管控。设备整体采用分段式机架结构，底部为方管焊接成型的支撑框架，四个支撑脚配备可调式减震脚垫，可根据现场地面平整度调整设备水平度，抵消输送过程中产生的振动对称重精度的影响，机架整体高度适配常规车间输送线的安装高度，可直接嵌入现有产线无需额外搭建高台。

　　输送段采用窄幅平皮带输送结构，皮带下方集成高精度称重模块，称重段与前后段输送做物理隔振处理，避免前后段输送的振动传递至称重传感器影响检测数值，称重段上方设置透明亚克力防护围挡，防止产品在输送过程中偏移掉落，同时避免外部杂物落入称重区域干扰检测结果。设备侧方安装立式控制机柜，机柜内集成称重信号处理模块、IO控制单元、动力驱动组件，机柜正面嵌入触控操作屏，可直接设置合格重量区间、输送速度、剔除动作延时等参数，实时显示当前检测件重量、合格件计数、不合格品统计等运行数据。剔除机构采用侧推式结构，安装在称重段下游位置，当称重模块检测到产品重量超出设定阈值时，控制系统根据当前输送速度计算延时时间，待不合格产品运行至剔除工位时，

　　驱动推板动作将产品推送至侧边的不合格品溜槽，溜槽采用倾斜式光滑面板设计，可引导不合格品顺滑滑落至收集容器内，避免产品磕碰损伤。设备的气路管线、动力线缆均沿机架型材内部走线，外部无裸露线缆，避免生产过程中粉尘、水渍侵蚀线路，同时减少管线对产品输送路径的干扰。设计过程中优先考虑称重精度的稳定性，通过对称重段的独立支撑设计、输送皮带的防静电材质选型、机架整体的配重优化，将设备运行时的自身振动控制在传感器允许的误差范围内，可适配最高每分钟上百件的检测节拍，满足中高速生产线的检测需求。设备的输送宽度可根据被测产品的外形尺寸做适配调整，更换不同宽度的皮带与侧向导条即可兼容不同规格的产品检测，无需对整体机架做大规模改动，降低产线换型的改造成本。

　　安装时需保证设备整体水平度偏差在允许范围内，称重段与前后段输送线的衔接处预留微小间隙，避免硬接触传递振动，外接气源与电源接口均设置在设备侧方的集中接线区，方便现场快速布线对接，日常维护时可直接拆卸防护围挡与侧封板，对称重传感器、输送辊筒、剔除驱动组件做定期校准与清洁，无需拆解整体机架结构。
