铝型材框架式工业自动化检测作业设备

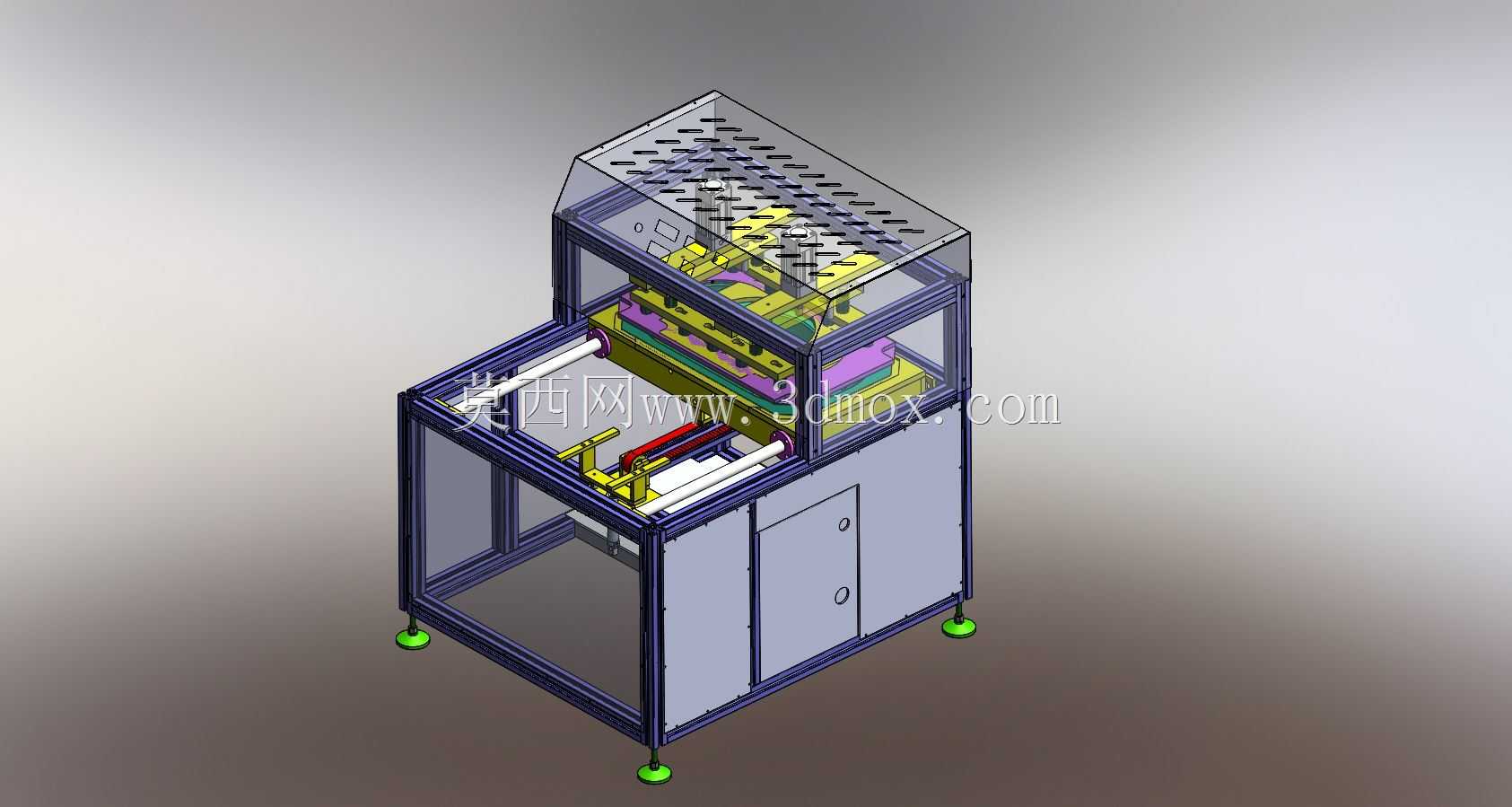

　　这款设备的整体框架采用标准工业铝型材搭建，这类型材的槽道设计可以灵活调整内部组件的安装位置，后期维护或者调整工位时不需要对主体框架做破坏性改动，适配电子制造、小五金件加工这类产线频繁换型的场景，通常布置在流水线中段，承接上游工序来料完成指定的检测或者压合、裁切类作业。设备底部配置了可调脚杯，安装时可以根据车间地面的平整度调整支撑高度，保证设备台面处于水平状态，避免内部运动组件因为设备倾斜出现卡滞、定位偏差的问题，脚杯的承重选型匹配设备整体自重加上作业时的动态载荷，预留了1.5倍以上的安全系数，避免长期运行出现支撑变形。设备上层设置了带格栅孔的透明防护外罩，这类格栅既可以保证作业区域的空气流通，避免内部电气元件运行积热，

　　又能在设备运行时阻挡操作人员的肢体误入作业危险区，透明材质选用耐冲击的聚碳酸酯板材，即使内部工装出现零件崩飞的情况也不会击穿外罩造成安全事故，外罩采用快拆式连接，日常清理内部工位或者更换工装治具时可以快速拆卸，不需要借助复杂工具。中部作业区域预留了辊筒输送通道，通道宽度适配常见的工装板尺寸，来料可以通过上游流水线直接送入作业位，不需要额外配置移栽机构，减少设备的整体占地面积，作业位内部设置了多组定位挡块，当工装板输送到指定位置后，挡块升起完成精准定位，保证作业机构的动作精度控制在±0.1mm以内，满足大部分精密组装或者检测工序的精度要求。设备下部设置了封闭式电气安装舱，舱门带锁扣设计，只有维护人员可以开启，内部预留了PLC、

　　伺服驱动器、开关电源等电气元件的安装导轨位置，布线槽沿着铝型材的内部槽道布置，强电弱电分开走线，避免信号干扰，舱体上预留了散热风扇的安装位，根据内部元件的总发热量可以选配对应风量的散热风扇，保证电气舱内温度维持在元件允许的工作范围内。从安装边界来看，设备的整体宽度控制在1.2米以内，长度不超过1.5米，高度含外罩约1.8米，可以直接适配标准车间的流水线布局，不需要对现有产线做大规模改造，设备侧面预留了气源接口和通讯接口，接入车间的压缩空气气源和产线通讯总线就可以快速投入使用，对接上游设备的来料信号和下游设备的出料信号，实现全流程的自动化作业，不需要专人值守操作。设计过程中优先考虑了设备的通用性，

　　内部的作业机构安装板采用标准化的孔位设计，不管是加装视觉检测组件、压合气缸还是裁切工装，都可以直接通过螺栓固定在安装板上，不需要重新打孔加工，缩短设备的改型周期，对于多品种小批量的生产场景来说，这类通用框架式设备可以大幅降低产线的投入成本，换型时只需要更换对应的作业治具，调整对应的动作参数就可以适配新的产品生产需求。框架的铝型材连接处采用高强度角件连接，连接螺栓的选型满足设备运行时的振动载荷要求，长期运行不会出现连接处松动的问题，设备的所有外露边角都做了倒角处理，避免操作人员在设备周边走动或者维护时被尖锐边角划伤，所有的气管、电线都隐藏在型材槽道内部，不会出现管线外露被剐蹭破损的隐患，整体设计兼顾了作业安全性、维护便捷性和功能扩展性，适合中小规模制造企业的产线自动化升级使用，不需要投入过高的改造成本就可以实现对应工序的自动化作业，减少人工操作的误差，提升工序的作业一致性。
