高精度角度测量用正弦条结构设计

　　在机械加工与精密检测环节，角度尺寸的精准控制直接决定零部件的装配精度与整机运行稳定性，正弦条作为角度间接测量的核心工装，广泛应用于铣床、磨床的工件装夹角度调整，以及计量室中对角度样板、斜度零件的精度校验场景。不同于直接读数的角度量具，正弦条依托直角三角形正弦函数原理实现角度的间接复现，通过在两端圆柱下垫入对应尺寸的量块组，即可构建出与理论角度偏差极小的倾斜基准面，这种测量方式规避了刻度盘读数的视差误差，在小角度高精度测量场景下的稳定性远优于普通角度尺。

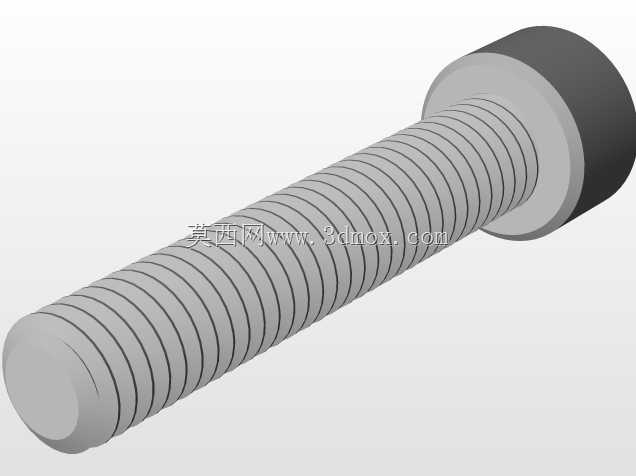

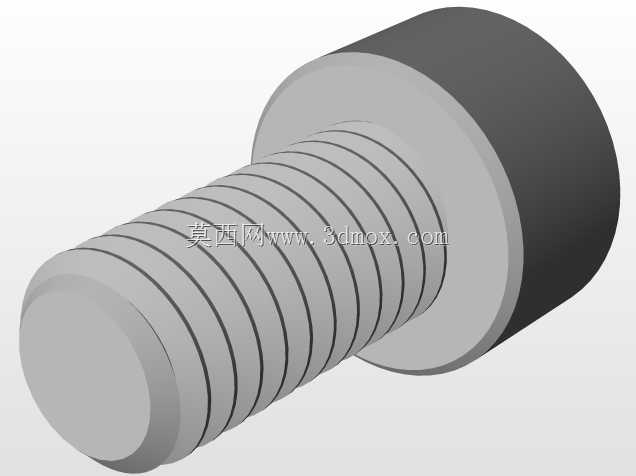

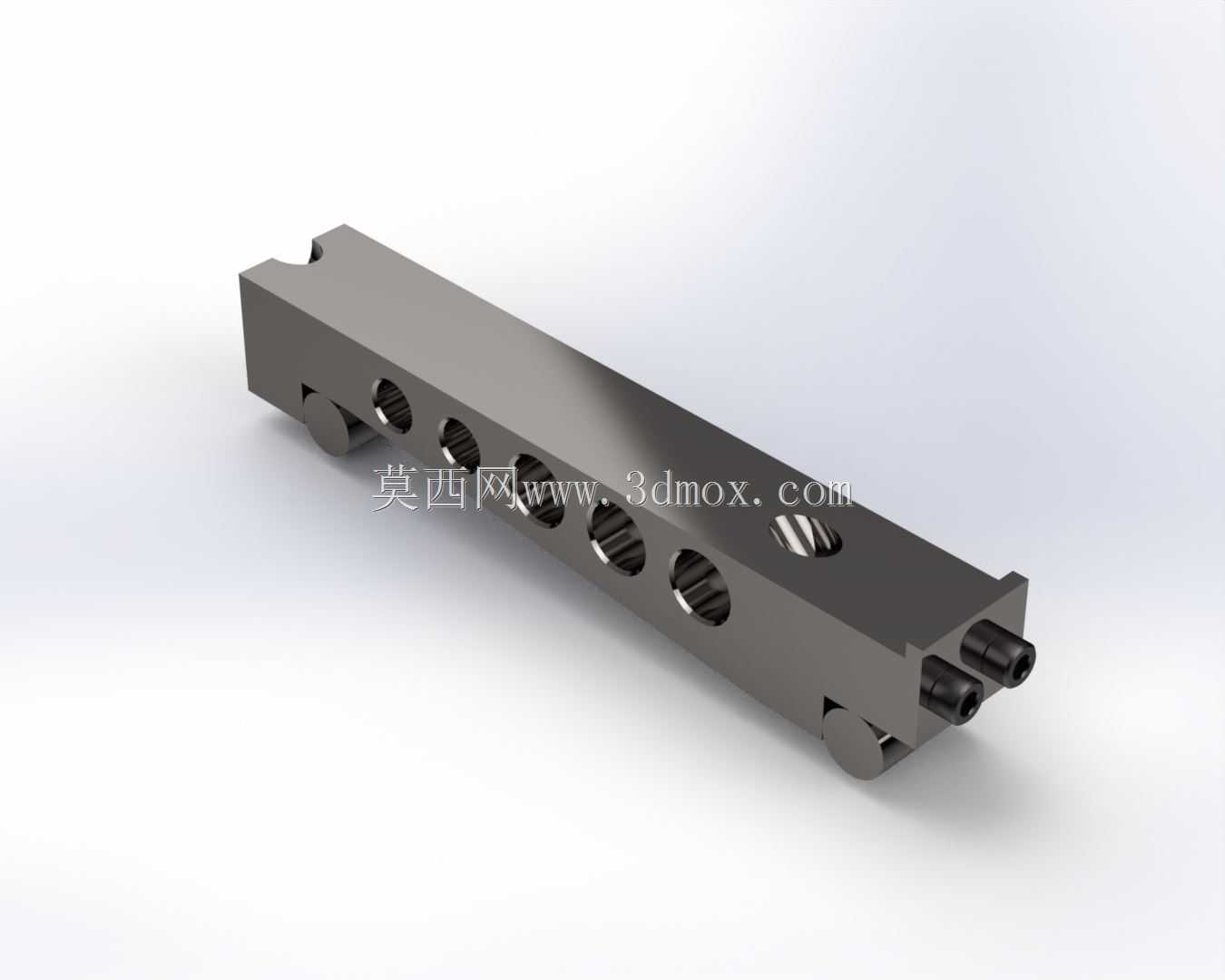

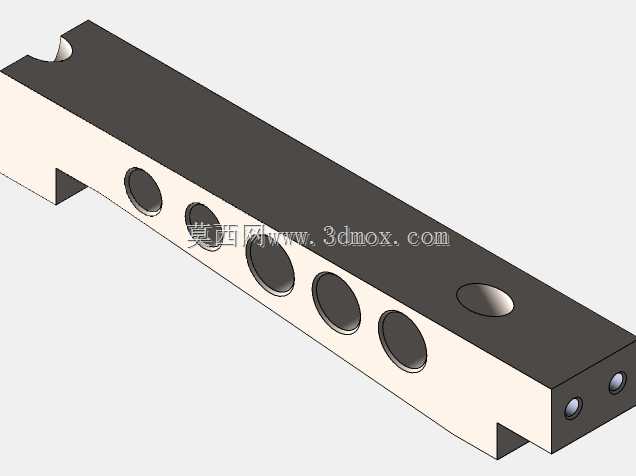

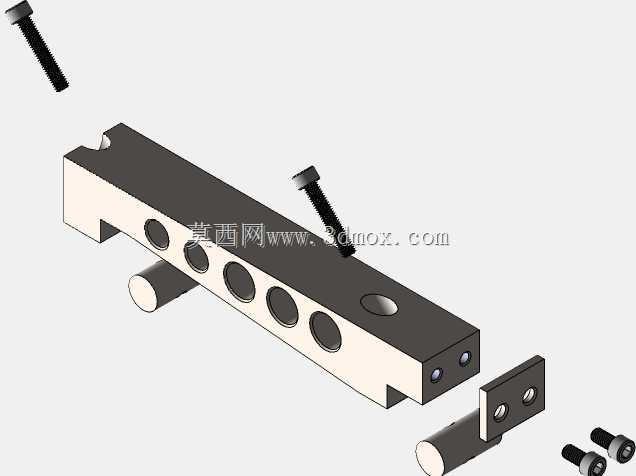

　　本次设计的正弦条采用整体式合金钢基体结构，主体为长条形矩形截面，两端对称设置高精度基准圆柱，圆柱与基体的安装孔采用H6/h5级小间隙配合装配后再进行整体磨削，确保两圆柱的轴线平行度误差控制在0.002mm以内，圆柱自身的圆柱度误差不超过0.001mm，从基准源上保障角度复现的精度。基体工作面上均匀分布多组螺纹安装孔与定位销孔，可直接配合压板实现被测工件的快速装夹，避免额外加装夹具带来的基准偏移；侧面设置的避让槽结构，既减轻了整体重量，又为磨床加工时的砂轮退刀预留了足够空间，防止加工过程中砂轮与基体发生干涉。

　　从安装边界来看，该正弦条的底面为全平面磨削基准，安装时需贴合0级以上精度的平板或机床工作台面，两基准圆柱的中心距经过严格的尺寸链计算，选取整数值作为中心距公称尺寸，方便量块组尺寸的快速换算，避免非整数中心距带来的计算误差与量块拼接误差。基体的厚度经过刚度校核，在最大承载重量下的挠度变形量不超过0.001mm，防止装夹重型工件时因基体变形导致角度偏差；两端圆柱的突出高度经过匹配设计，在0到45度常用测量角度范围内，垫入量块后圆柱不会与工作台面发生磕碰，同时量块组的堆叠层数控制在3块以内，减少量块拼接带来的累积误差。

　　在实际使用场景中，该正弦条可配合百分表实现工件斜面的直线度、平行度检测，也可直接装夹在磨床磁力工作台上，完成斜度零件的精密磨削加工。设计过程中充分考虑了车间实际使用的磨损问题，基准圆柱与基体工作面均采用淬硬处理，硬度达到HRC60以上，表面粗糙度Ra值不超过0.1μm，长期使用后仅需重新研磨工作面即可恢复精度，无需整体报废。基体上的安装孔采用等间距排布，适配不同尺寸工件的装夹需求，无需额外制作过渡连接板，减少了工装准备的辅助时间。不同于分体式正弦台，该正弦条结构紧凑，可直接放入精密量仪的测量空间内，完成小型复杂零件的角度尺寸检测，在模具制造、精密夹具生产、液压元件加工等对角度精度要求较高的行业中，能够有效降低角度测量的成本，提升加工与检测的效率。
