精密机加工直角定位角板结构设计

　　在精密机加工的工装装夹场景里，这类直角角板是车间里出镜率极高的辅助定位构件，不管是立式加工中心的工位拓展、磨床的工件垂直面定位，还是三坐标检测时的基准搭建，都能看到它的身影。不同于普通焊接拼接的直角靠山，这款角板采用整体式块料加工成型，两个互相垂直的安装面经过精磨处理，平面度与垂直度公差可以控制在微米级，完全规避了拼接结构长期受力后出现的应力变形、角度偏移问题，能为被加工工件提供稳定的90度定位基准。

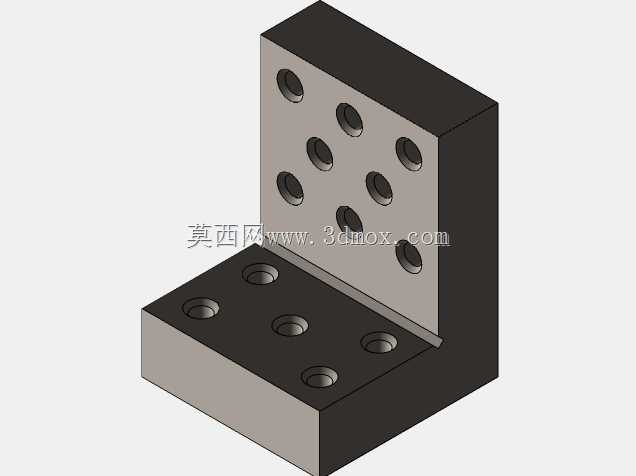

　　从结构设计逻辑来看，两个垂直工作面上的安装孔采用等距阵列排布，孔位经过坐标镗床精密加工，孔轴线与对应安装面保持严格垂直，孔口做了沉头倒角处理，既可以容纳内六角螺栓的头部避免突出干涉工件装夹，也能去除孔口毛刺防止安装时刮伤工件表面。这种多孔位的设计没有做固定的孔距限制，适配不同规格的压板、工件安装需求，操作人员可以根据待装夹工件的外形尺寸，灵活选择对应的孔位穿装螺栓固定，不用额外在工作台上打孔攻丝，大幅缩短工装调整的准备时间。

　　在实际使用场景中，这类角板常配合机床工作台的T型槽使用，底面的安装孔可以通过T型螺栓直接固定在机床工作台上，垂直面则用来装夹那些需要加工侧面、或者本身基准面为垂直状态的工件，比如小型箱体类零件、异形支架类零件，装夹时不需要反复打表找正垂直基准，只要将工件基准面贴紧角板的垂直工作面，配合压板锁紧就能直接开始加工，能有效减少单件工件的装夹找正时间，提升批量加工的一致性。

　　设计时特意将角板的两个垂直面做了等厚度处理，整体采用高刚性的金属材质，经过淬硬处理后工作面硬度可达HRC55以上，长期使用不会因为压板锁紧、工件碰撞出现凹坑或者磨损，能长期保持基准面的精度。角板的内侧直角棱边做了微小的避空倒角，避免工件的直角棱边与角板内棱发生干涉，保证工件的两个基准面能完全贴紧角板的两个工作面，不会因为棱边顶起出现装夹间隙，影响加工精度。

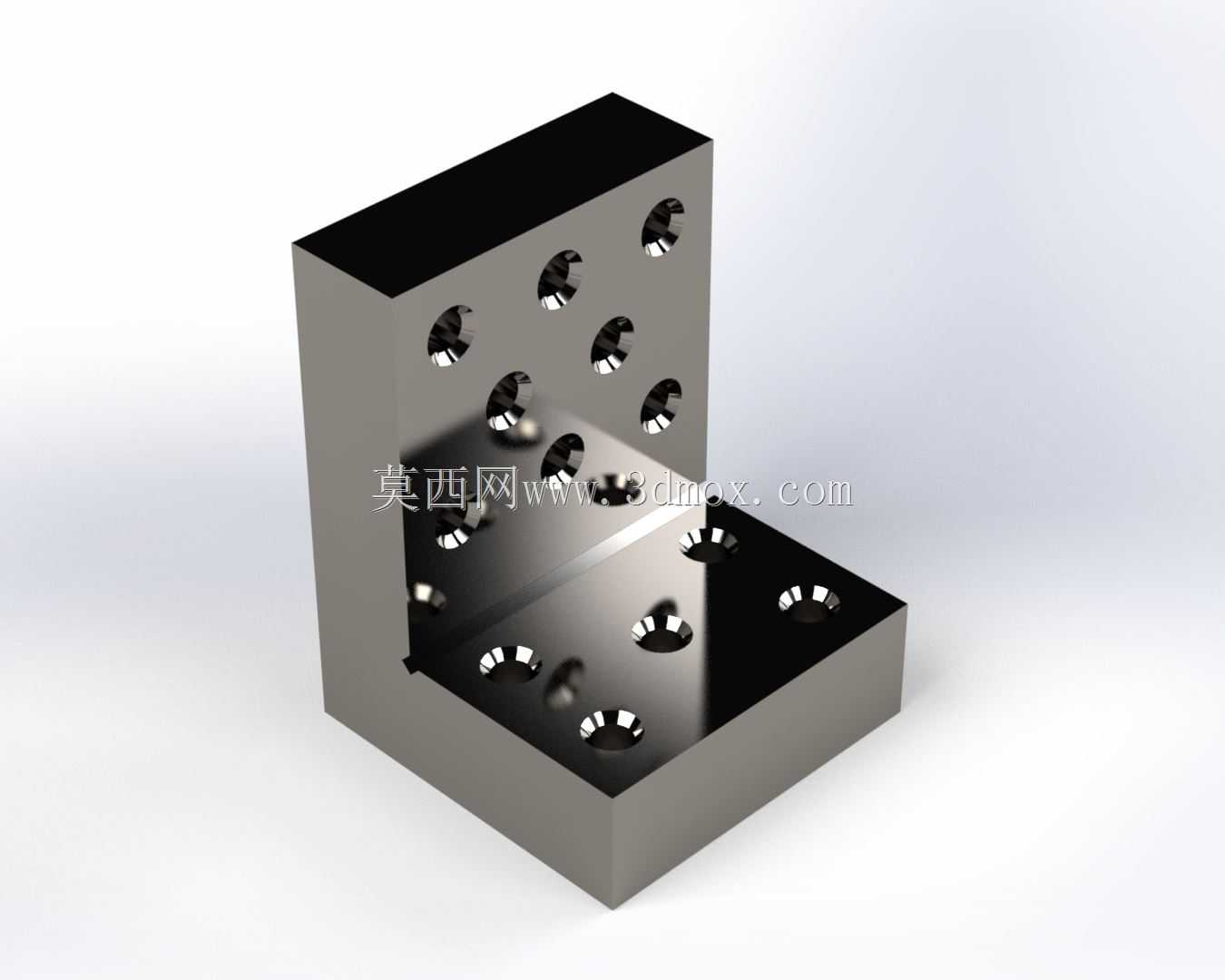

　　从安装边界来看，这款角板的整体外形为规整的L型块体，没有外凸的多余结构，安装时占用的工作台面空间很小，多个同规格角板可以并排组合使用，拓展出更长的垂直定位面，用来装夹长度较大的条形工件；也可以单个独立使用，装夹小型精密零件。两个工作面上的孔位深度经过精确计算，不会出现打通对面工作面的情况，保证每个安装孔都有足够的螺纹啮合长度，锁紧螺栓时不会出现滑牙、孔位变形的问题，即使反复拆装螺栓，孔位的精度也能长期保持。

　　不同于市面上常见的薄型折弯角板，这款角板的整体厚度足够大，装夹时即使承受较大的铣削力、磨削力，也不会出现颤振、变形的情况，加工过程中工件的位置稳定性更好，能有效提升加工面的表面质量与尺寸精度。在三坐标检测场景中，这类高精度角板还可以作为垂直基准块，用来支撑那些无法稳定平放的异形零件，搭建检测坐标系，保证测量数据的准确性，不需要专门定制复杂的检测工装，大幅降低检测环节的工装成本。日常使用中只要注意避免工作面被硬物磕碰、定期清理孔位内的切屑与切削液残留，这类角板的使用寿命可以长达十数年，是机加工车间里通用性极强、投入产出比极高的基础工装配件。
