在机加工装夹、工装搭建、精密装配的现场场景里,这类螺纹式水平支撑件的使用频率远高于很多通用工装,它不需要外接动力源,完全依靠手动操作就能完成小行程范围内的高度微调,解决加工或装配过程中工件悬空、支撑刚性不足的问题。很多人会把它和常规立式千斤顶混淆,实际上这类支撑件的核心作用不是大吨位举升,而是在工件完成初步定位后,对延伸出夹具定位面的悬伸部位做辅助承托,避免加工过程中因切削力作用导致工件振颤、让刀,最终影响加工面的形位公差与表面质量。

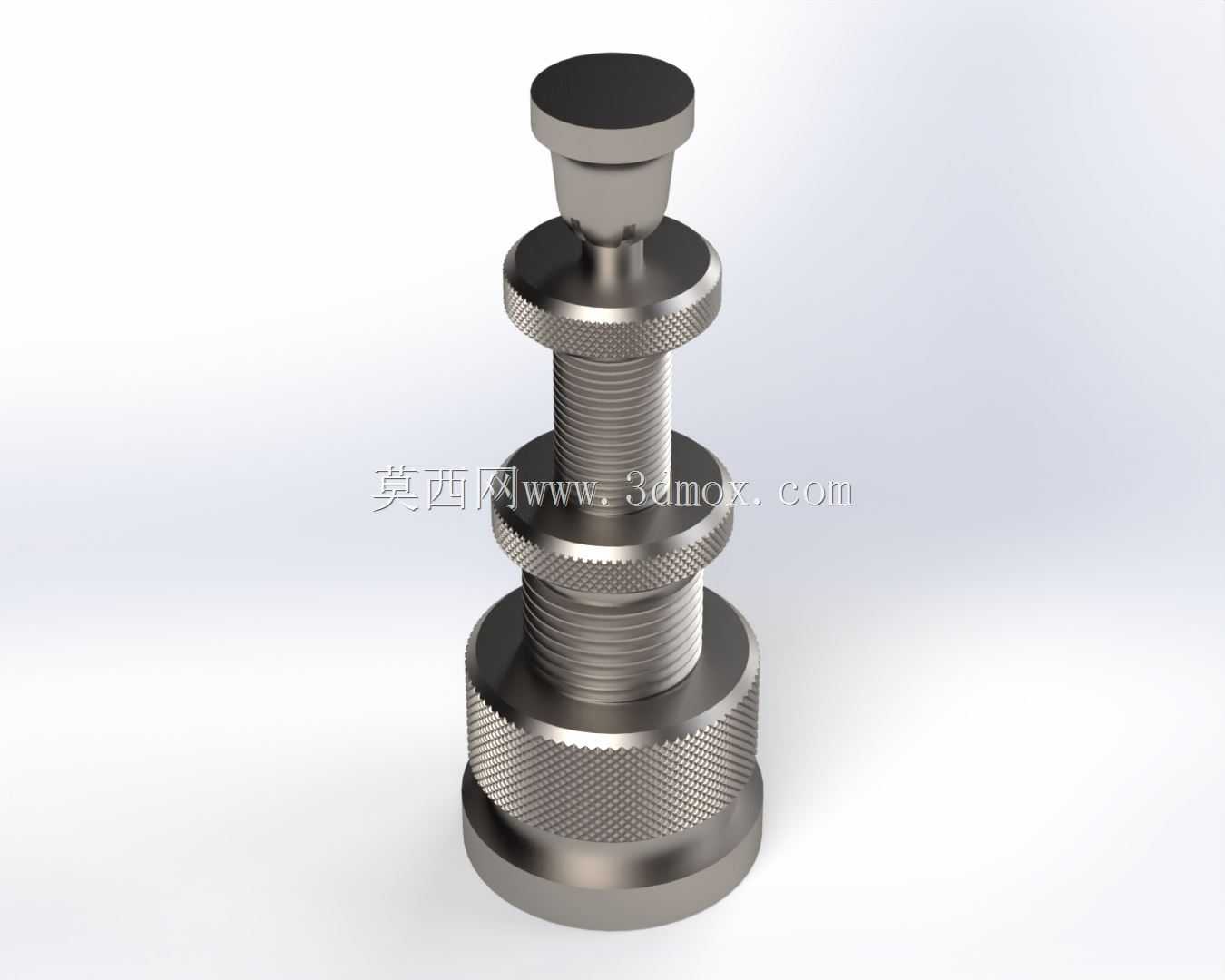

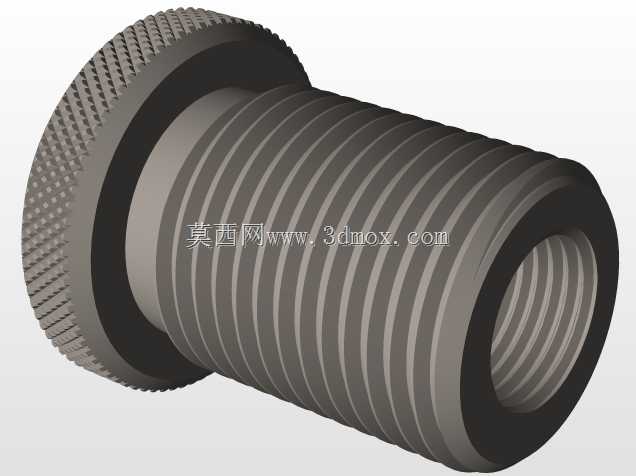

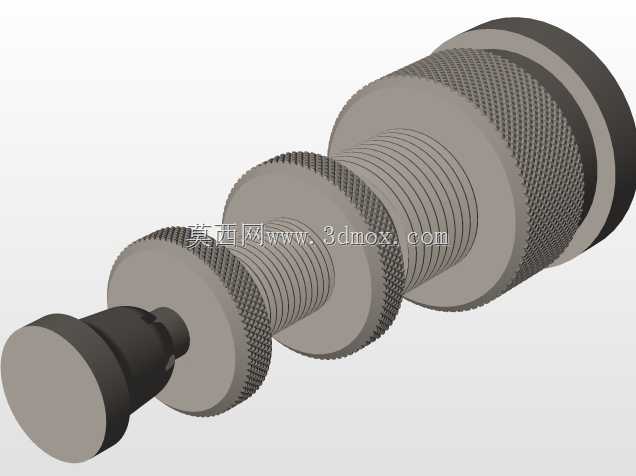

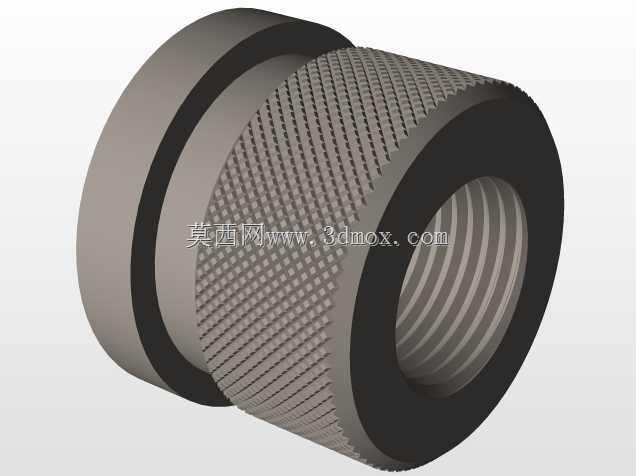

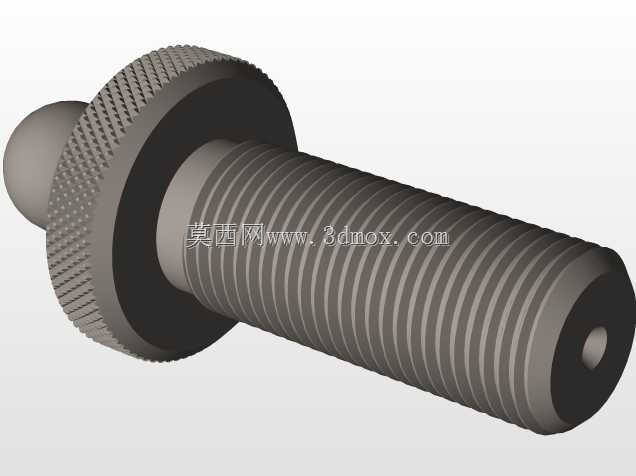

从结构设计逻辑来看,整个零件采用多级同轴螺纹副配合的方案,底部是直径最大的滚花底座,底座下端面做了平面度要求较高的贴合面,保证放置在工作台面或者夹具垫铁上时不会出现滑移、偏斜,底座外圆加工了网纹滚花,方便操作人员单手转动底座完成粗调高度。底座向上延伸的是大螺距外螺纹段,和中间的调节螺母配合,中间调节螺母同样做了外圆圆周滚花,转动这个螺母的时候,可以快速调整支撑的整体伸出高度,相比细牙螺纹,大螺距的设计能让粗调阶段的效率提升不少,不需要转动多圈就能完成大行程的高度变化。中间螺母向上是细牙螺纹段,和顶部的支撑顶头配合,细牙螺纹的螺距更小,自锁性能更好,在完成粗调之后,转动顶部的微调段,可以实现零点几毫米级别的高度精准调整,保证支撑顶面刚好和工件悬伸部位的下表面完全贴合,不会出现顶紧过度导致工件定位偏移,也不会因为间隙存在失去支撑作用。
顶部的支撑头采用了平头设计,顶面做了淬硬处理,避免长期和工件表面接触、承受切削载荷的时候出现压痕或者磨损,支撑头和细牙螺杆之间做了防转结构,保证调整高度的时候支撑头不会跟着螺杆一起转动,防止转动过程中刮伤工件的已加工表面。整个零件的所有螺纹配合面都做了间隙适配,既保证转动调节的时候手感顺滑没有卡滞,又能保证螺纹配合的自锁性,在承受径向切削力或者垂直方向的载荷时,不会出现螺纹自行回转、支撑高度下降的问题。
从安装边界和尺寸适配的角度来说,这类支撑件不需要额外的固定结构,直接放置在夹具工作台的T型槽间隙或者平台平面上即可使用,底座直径的设计保证了在常规支撑高度下,整个支撑的重心始终落在底座范围内,不会因为工件的侧向力出现倾覆。不同规格的该类支撑件,可调行程范围覆盖从十几毫米到几十毫米不等,单支的承载能力可以满足大部分中小型结构件、板类零件、轴类零件的辅助支撑需求,在铣削、钻孔、攻丝工序的装夹作业中,往往只需要在工件悬伸长度超过定位支撑点跨距三分之一的位置布置一个这样的可调支撑,就能大幅提升整个装夹系统的刚性,减少加工过程中的振动,让刀具的切削状态更稳定,不仅能提升加工表面质量,还能延长刀具的使用寿命。
在实际设计建模的时候,需要重点保证各段螺纹的同轴度公差,所有回转面的同轴度误差控制在合理范围内,避免调节过程中出现卡顿、偏心的问题;滚花的参数选择要兼顾防滑性能和操作手感,网纹滚花的节距不能过大也不能过小,过大容易硌手,过小则防滑效果不足;顶部支撑面的硬度要比被支撑工件的硬度略低或者做圆角过渡,避免顶伤工件表面,尤其是针对有色金属或者已完成精加工的工件表面,还可以在支撑顶面加装尼龙或者铜质的保护垫,不过基础款的金属支撑头主要面向毛坯面或者粗加工工序的支撑场景。另外,整个零件的所有棱边都做了倒角处理,没有尖锐的毛刺边,避免操作人员调整的时候划伤手部,也能避免装配过程中和其他工装零件发生干涉。这类支撑件除了在机加工装夹场景使用,在设备装配、模具调试、钣金件组焊的场景下也能发挥作用,用来临时支撑调整零件的水平度,配合水平仪完成小范围的高度校准,不需要复杂的操作,单人就能快速完成调整作业,是生产现场非常实用的一类小型工装支撑元件。
