改进型收割机离合器传动总成结构设计

　　在丘陵山地小地块收割作业场景中，传统小型收割机的离合器总成常因田间作业时的频繁离合操作、秸秆碎屑侵入摩擦副、负载波动冲击等问题，出现分离不彻底、结合打滑、操纵杆卡滞等故障，直接影响作业效率，甚至导致收割中途停机维修，耽误农时。这款改进型离合总成正是针对这类田间作业痛点完成的结构优化设计，核心围绕小型乘座式收割机的动力切断与结合需求展开，适配小马力段内燃机型收割设备的动力传输路径。

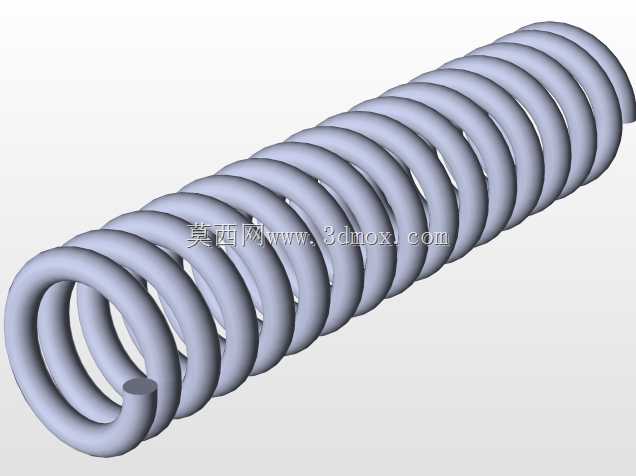

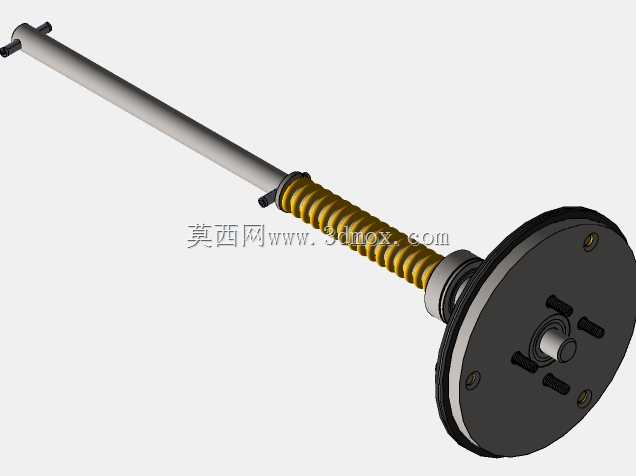

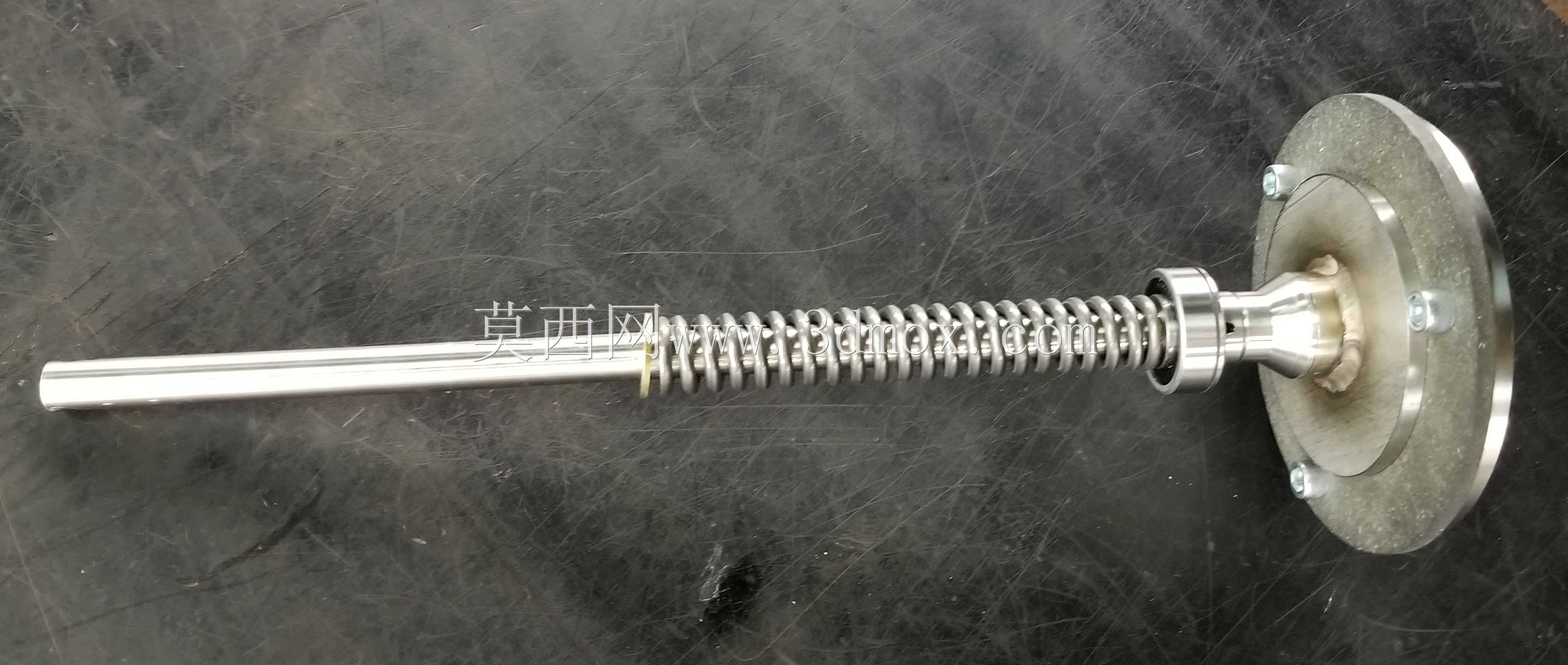

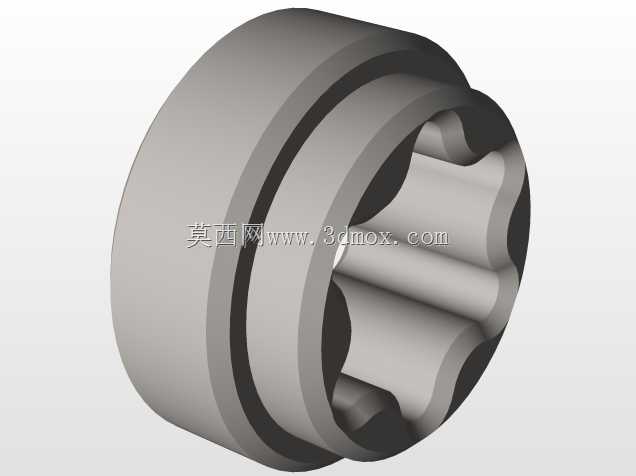

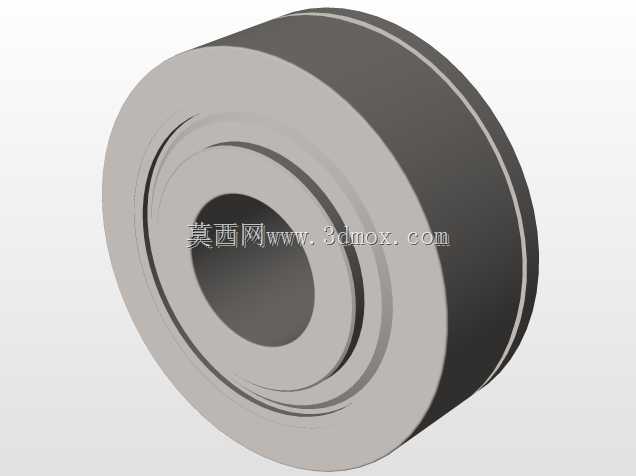

　　从结构功能来看，总成沿轴向依次布置操纵端连接叉、长行程推杆、复位弹簧组件、压盘、摩擦从动盘、壳体连接法兰与动力输出轴端，整套结构的操纵行程经过重新匹配，相比原机型的离合结构，推杆的有效工作行程增加了12%，能够保证摩擦片在磨损到极限厚度时，依然可以实现彻底分离，避免田间作业时挂挡打齿、半联动磨损加剧的问题。复位弹簧采用等节距圆柱螺旋压缩结构，弹簧刚度经过反复校核，既能够保证操纵时的踏板力处于操作人员舒适区间，不会因为刚度过大导致长时间操作疲劳，也能在松开操纵机构时快速推动压盘回位，保证摩擦副结合压力足够，传递额定扭矩时不出现打滑。

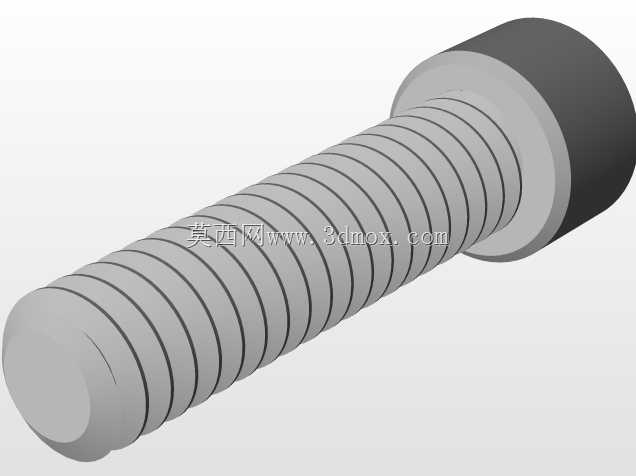

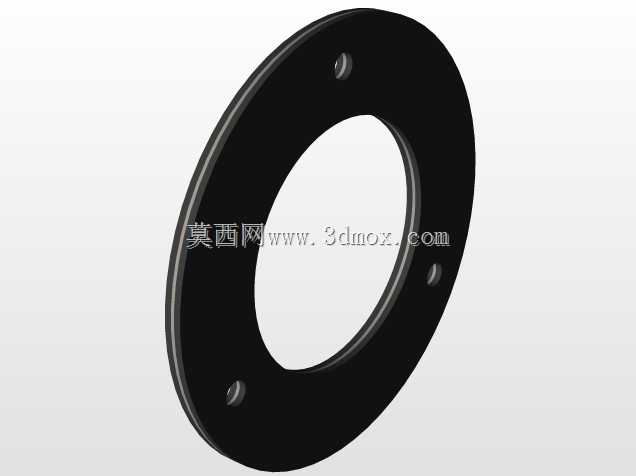

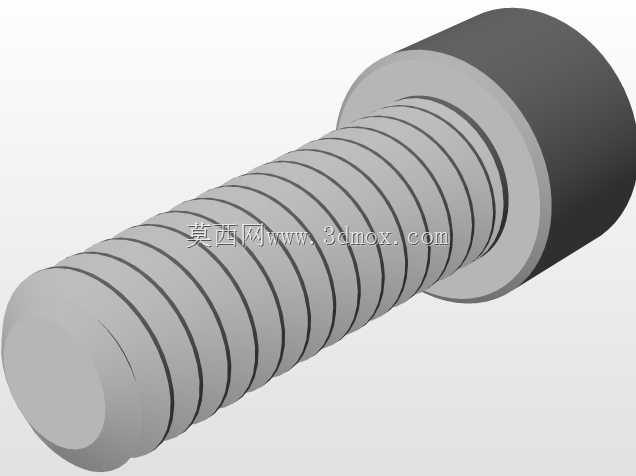

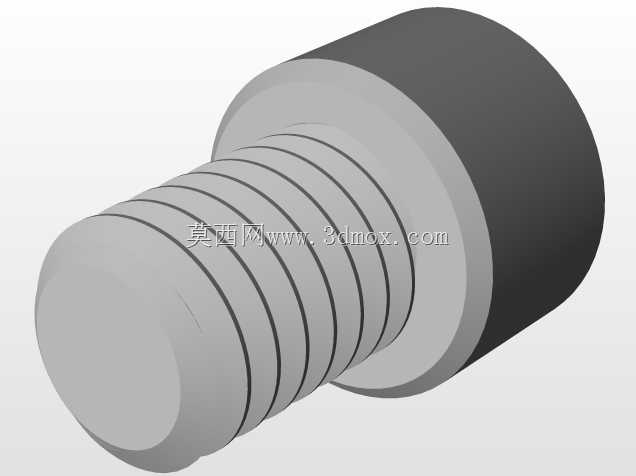

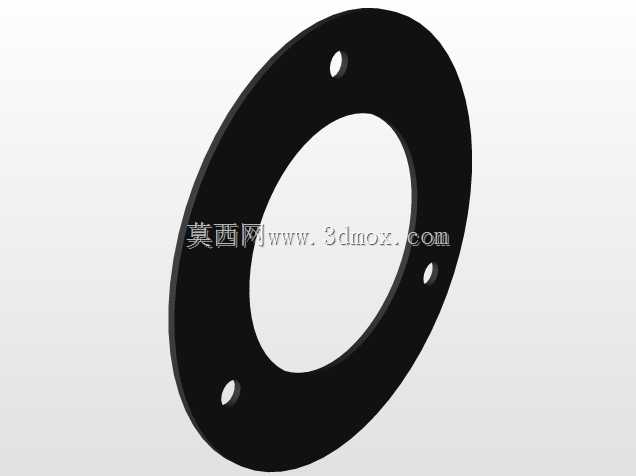

　　设计过程中优先考虑了田间作业的维护便利性，压盘与壳体的连接采用均布的可拆卸销柱结构，不需要专用工装就可以完成摩擦片的更换，适配农忙时节的快速维修需求。摩擦盘的外径尺寸控制在180mm区间，安装法兰的螺栓孔采用跨距140mm的四孔均布设计，能够直接替换原机型Cub Cadet 124的原装离合总成，不需要对收割机车架、动力输出端的连接结构做额外改动，降低用户的改造成本。长推杆部分采用表面硬化处理的圆钢加工，表面粗糙度控制在Ra1.6以内，配合导向套的间隙设置在0.1mm-0.15mm之间，既能够避免推杆卡滞，也能阻挡田间的泥沙、碎屑顺着推杆间隙进入离合器壳体内部，减少磨粒磨损带来的零件失效。

　　实际作业场景下，这套离合总成需要承担发动机到割台、行走系统的动力通断控制，在收割机转弯、过田埂、割台遇到障碍物堵转时，需要快速切断动力，避免传动系统过载打齿。针对这类工况，设计时特意强化了压盘的散热结构，在压盘外缘增加了三道径向通风槽，当离合器壳体随发动机转动时，能够带动内部空气流动，带走半联动结合时产生的摩擦热量，避免长时间高温导致摩擦片烧蚀、弹簧退火失效。操纵端的连接叉采用十字销铰接结构，能够补偿安装时的少量同轴度误差，避免车架振动带来的推杆别劲问题，即使在田间颠簸路面作业，操纵力也能保持平顺，不会出现忽轻忽重的卡滞感。

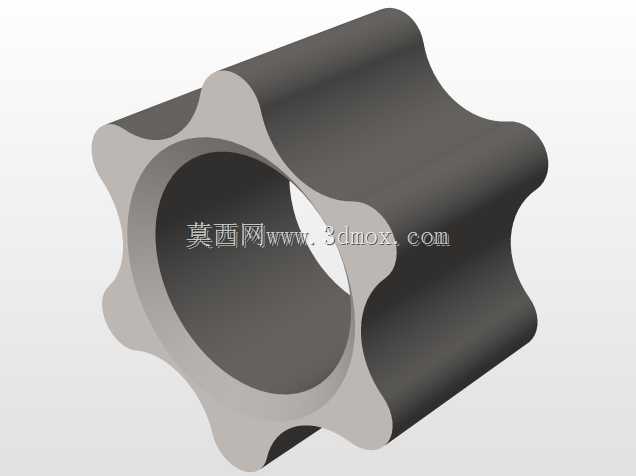

　　从安装边界来看，整套总成的轴向总长度控制在420mm，最大回转直径为190mm，安装时需要保证动力输入轴与推杆的同轴度误差不超过0.2mm，法兰连接面的平面度误差不超过0.05mm，避免安装偏斜导致的摩擦片偏磨。弹簧的预压缩量设置为15mm，安装完成后操纵端的自由行程预留20mm，保证摩擦片正常磨损过程中不需要频繁调整操纵机构间隙。从动盘的花键采用标准矩形花键结构，适配1英寸直径的动力输出轴，花键配合间隙控制在0.08mm-0.12mm，既能保证滑动顺畅，也不会因为间隙过大产生传动冲击。

　　不同于通用工业离合器的设计思路，这款农机用离合总成在结构上做了针对性的冗余设计，压盘的厚度比原机型增加了3mm，能够承受更大的瞬时冲击扭矩，即使在割台突然喂入过量作物导致负载骤增时，也不会出现压盘变形、碎裂的问题。壳体外缘设置了三道防尘密封槽，配合毛毡密封圈能够阻挡90%以上的田间粉尘与碎屑进入摩擦腔，大幅延长摩擦片的更换周期，减少农忙时节的维护频次。整套结构没有采用复杂的助力机构，全部依靠机械结构实现动力通断，故障率远低于液压助力式离合结构，适合农村地区的维修条件，普通农户经过简单指导就可以完成常规的调整与维护作业。
