实验室焊接工位万向柔性吸气臂结构

　　该结构面向焊接烟尘、打磨粉尘、实验废气和局部热烟气的就近捕集场景，常见于职业培训工位、小件焊接台、理化实验室、电子返修台以及机床旁的辅助抽排点。设备的核心价值不是形成大空间换气，而是在污染源刚产生的位置，通过可停留在任意姿态的吸口，把烟尘沿短路径抽走，减少烟气越过人员呼吸区后再扩散的概率。

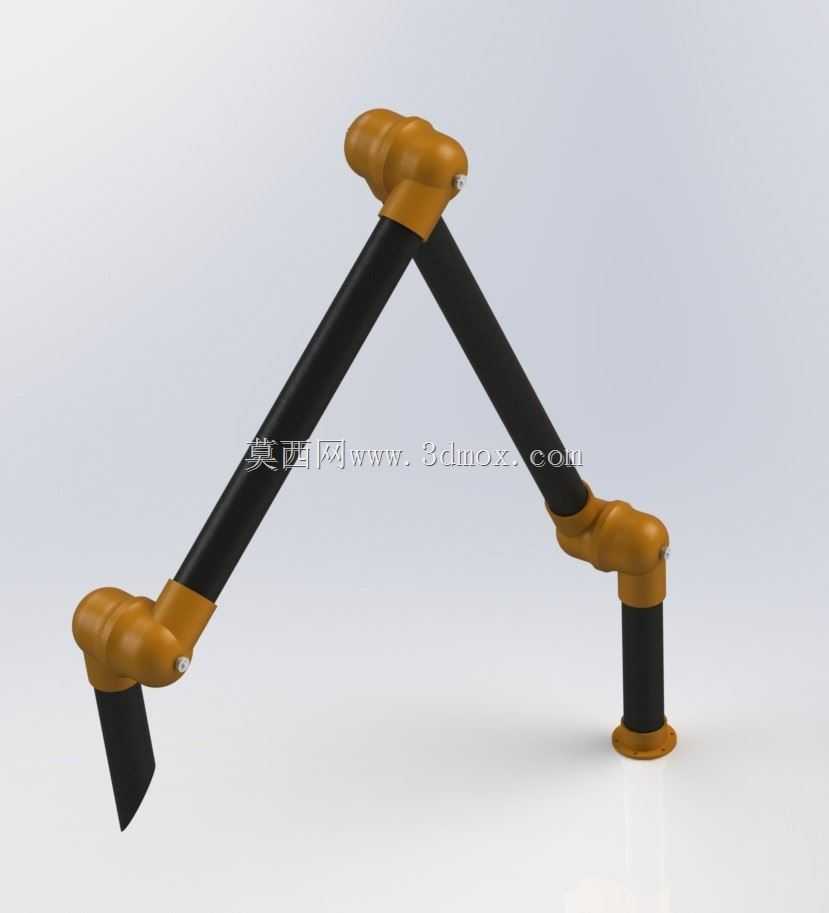

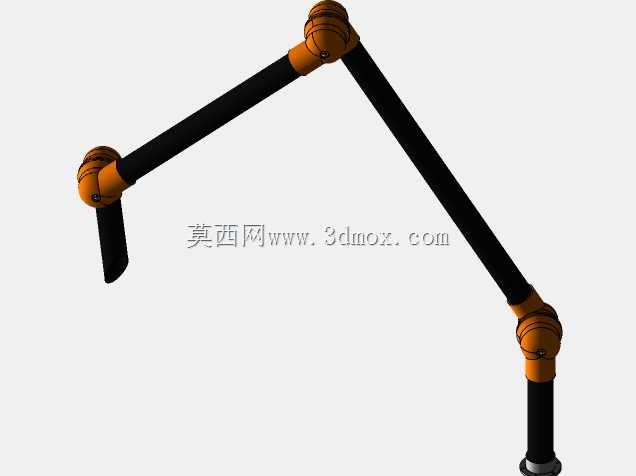

　　整体由吸口罩、两段黑色支撑管、三组橙色铰接关节、底部立柱和固定法兰组成。吸口端采用扁形罩口，罩口宽度大于圆管截面，能够在不紧贴工件的情况下覆盖一定范围的上升烟羽；罩体后部通过回转接头与第一段臂管连接，可单独调整朝向。两段臂管承担气流通路和结构支撑双重作用，管内空间作为抽风通道，外部不再布置独立软管，使外观简洁，也避免软管在反复弯折后下垂、缠绕或与工件干涉。

　　关节部分是该类吸气臂的设计重点。三处橙色关节分别位于吸口附近、两臂之间和立柱顶部，关节内部包含转轴、摩擦定位面、密封过渡段和限位结构。设计时需要同时满足两个看似矛盾的要求：操作人员单手拉动罩口即可改变位置，松手后臂体又不能因自重、风管反力或通风振动而回落。因此关节阻尼不能只按静态承重计算，还要考虑臂管展开到水平位置时的力矩峰值，以及罩口位于最远工作半径时的倾覆趋势。关节转角应覆盖俯仰和水平回转两个方向，中间关节负责折叠伸展，顶部关节负责整体扫掠，吸口端关节则用于微调罩口角度。

　　从安装边界看，底部立柱通过圆形法兰固定在工作台侧面、设备支架或墙面立柱上，法兰孔位需要承受臂体完全伸出时产生的弯矩，而不是仅承受竖直重量。选型和建模时应明确最低安装高度、最大伸展半径、罩口最低可达位置以及折叠后占用空间。臂体在工作台上方展开时，不应遮挡焊枪操作、夹具开合和工件吊装；收拢状态下，两段管可折向立柱侧方，给人员通行和大件工件摆放留出通道。若安装在焊接变位机或自动化专机旁，还需核对罩口运动包络与焊枪电缆、送丝软管、照明灯具之间的安全距离。

　　结构建模可按自底向上的方式处理：先建立底部法兰和立柱中心线，再依次搭建顶部回转关节、下段臂管、中间铰接关节、上段臂管和吸口罩。关节处不宜简单做成固定实体，应保留同轴回转关系和角度约束，便于在三维软件中拖动检查不同姿态。黑色臂管与橙色关节之间设置台阶配合面，既能表达装配止口，也能在工程图中区分承力件和包覆件。吸口罩与臂管的过渡区应做成圆滑变径，减少气流在弯头处的突扩和涡流；关节内部通道同样需要平滑过渡，避免直角台阶造成压损增加。

　　在实际使用中，吸气臂通常与风机、风管、过滤单元或集中排风系统连接。罩口风速、管道直径、关节密封性和弯头数量会直接影响抽排效果。臂管越长，关节阻尼和底部固定强度要求越高；若系统风量偏大，罩口可能出现吸带轻便物料的情况，若风量偏小，烟尘则会在罩口外逃逸。对于焊接教学工位，罩口需要快速移动到焊点上方；对于实验室通风场景，臂体又常需在试剂架、酒精灯和小型仪器之间避让，因此多自由度悬停能力比单纯的大吸力更关键。

　　外形上，黑色直管提供清晰的力线，橙色关节突出可调部位，操作人员能直观识别哪里可以转动。底部短立柱与法兰形成稳定基座，吸口端的扁罩则强调捕集功能。整体结构没有复杂传动件，维护重点集中在关节阻尼、密封垫和回转面磨损上。建模时将这些部位拆分为独立组件，有利于后续出工程图、核算运动范围，并在不同工位上按安装高度和臂长进行变型设计。
