可调式手动丝锥铰手结构三维设计

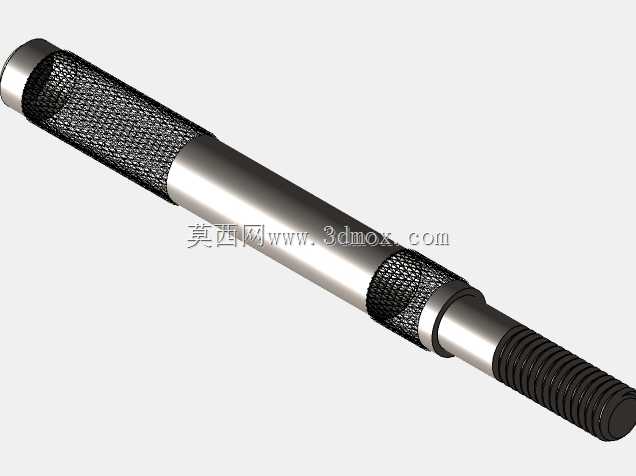

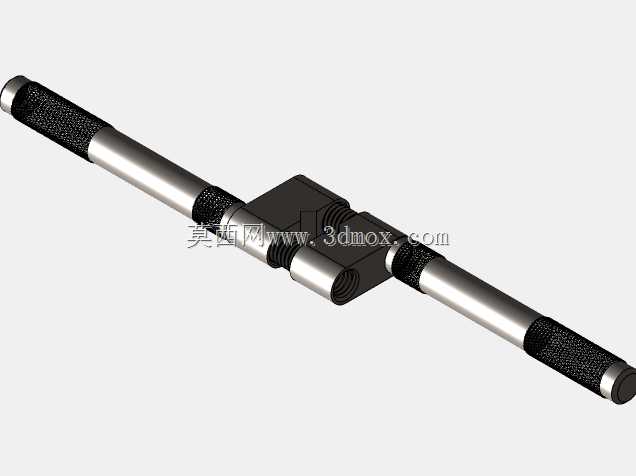

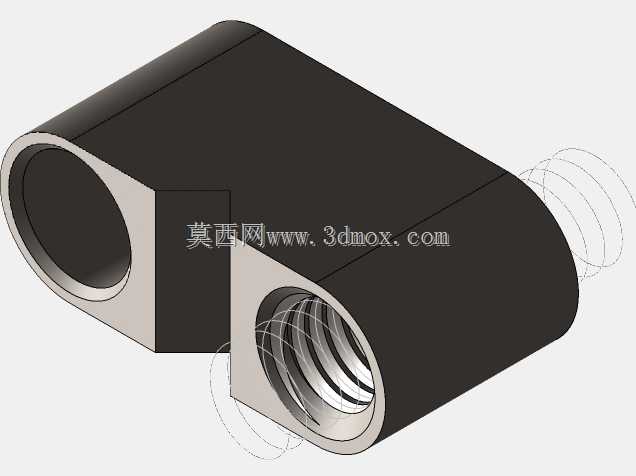

　　在单件小批量机械加工、设备现场维修、装配工位的手动攻丝作业场景里，丝锥扳手是配套手用丝锥完成内螺纹加工的核心夹持工具，区别于机用攻丝设备的动力驱动逻辑，这类手动工具完全依靠操作人员施加的扭矩完成螺纹切削，因此结构的夹持可靠性、操作力臂的合理性、不同规格丝锥的适配性，直接决定了攻丝作业的效率与螺纹成型质量。这款丝锥扳手采用对称式长杆结构设计，整体为横向贯通的杆式布局，中间的夹持主体为方形可调夹头结构，夹头内部设置对应丝锥方柄的定位卡槽，通过调节夹头的锁紧结构，可适配不同公称直径的手用丝锥方柄，夹持时依靠夹块的正压力抱紧丝锥方尾，避免攻丝过程中丝锥打滑、偏转，从根源上减少攻丝时丝锥折断、螺纹牙型歪斜的问题。操作杆部分采用分段式结构设计，

　　两端握持区域做滚花防滑处理，增大手部与杆身的静摩擦力，即便是沾有少量切削液、油污的作业环境下，操作人员也能稳定施加扭转力，不会出现脱手打滑的情况；中间光杆段为光滑圆柱面，可根据攻丝所需的扭矩大小，调整双手在杆身上的握持位置——加工小规格螺纹、需要精细控制进给扭矩时，可握持靠近中间夹头的位置，减小力臂长度，避免扭矩过大导致细牙丝锥折断；加工大规格螺纹、需要更大切削扭矩时，可握持杆身最外端，增大力臂长度，用更小的手部作用力获得足够的攻丝扭矩，降低操作人员的劳动强度。从安装边界来看，这款扳手的整体长度适配常规工位的操作空间，横向展开后不会与周边的工装、工件轮廓发生干涉，中间夹头的外形尺寸经过优化，在工件沉孔、狭窄安装位攻丝时，

　　夹头本体不会与工件孔口边缘发生碰撞，可深入常规深度的沉孔内部完成丝锥装夹与攻丝作业。结构设计上充分考虑了手动工具的受力特性，杆身采用高强度合金钢材质的等强度设计，在施加最大额定扭矩时不会出现杆身弯曲、扭转变形，夹头的锁紧机构采用梯形螺纹传动，锁紧力大且具备自锁特性，攻丝过程中不会因为切削反作用力导致夹头松脱，同时锁紧调节的操作手感顺畅，更换丝锥时无需额外辅助工具，徒手即可完成夹头的松脱与锁紧，适配维修、装配现场频繁更换丝锥规格的作业需求。不同于固定式丝锥扳手的单规格适配局限，这款可调式结构可覆盖常用的公制、英制手用丝锥规格，无需配备多把不同尺寸的扳手，减少了工具配置成本与工位工具存放空间。在实际使用场景中，

　　这类丝锥扳手不仅可用于常规金属材料的内螺纹加工，也可适配硬质塑料、有色金属等软质材料的手动攻丝作业，操作时可通过手部的触感直接感知切削阻力的变化，及时调整进给压力与扭转速度，避免盲孔攻丝时丝锥顶到孔底折断，这也是机用攻丝设备难以完全替代手动丝锥扳手的核心特点——针对小批量、特殊安装位置、盲孔螺纹的加工场景，手动操作的力反馈灵敏度远高于设备的扭矩反馈，可有效保障特殊工况下的螺纹加工合格率。夹头与杆身的连接采用滑动配合结构，杆身可在夹头的导向孔内横向滑动，进一步拓展了操作空间的适配性，当工件周边存在局部凸起障碍物时，可调整两侧杆身的伸出长度，让其中一侧杆身避开障碍物，依然可以完成连续的扭转攻丝动作，不会因为局部空间干涉导致无法完成整圈转动，大幅提升了复杂装配场景下的工具适用性。握持段的滚花纹路采用网纹滚花设计，相比直纹滚花的防滑性能更优，且滚花的深度经过合理设计，既不会因为纹路过深硌手导致长时间操作的手部不适，也不会因为纹路过浅导致防滑性能不足，兼顾了操作舒适性与实用性。整体结构无多余的复杂零部件，日常维护仅需定期在杆身滑动面、夹头锁紧螺纹处涂抹少量润滑脂即可，长期使用后若出现夹块磨损，也可单独更换夹块，无需整体报废工具，具备较好的经济性与耐用性，是机械加工、设备维修、装配工位必备的基础手动工装工具。
