通讯布线用623K电话插座结构设计

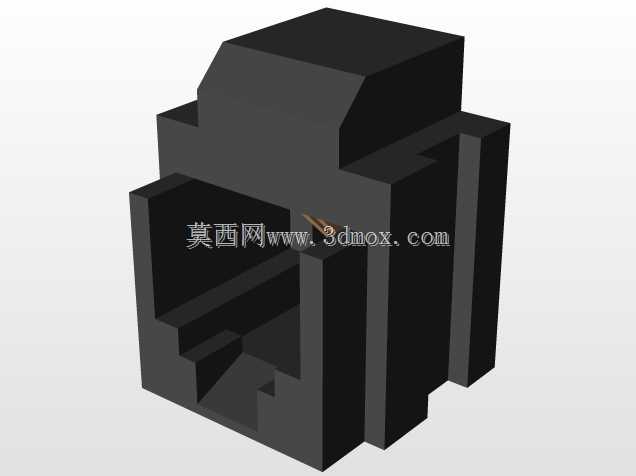

　　在楼宇弱电布线、桌面通讯终端接驳、工业控制柜内部通讯线路拓展场景中，这类电话插座是实现RJ类通讯插头快速插拔、线路稳定导通的核心接插部件，日常使用中需要承受数百次以上的插拔循环，同时要适配标准面板的安装卡位，避免在布线施工、后期维护中出现松脱、对位偏移的问题。从结构设计逻辑来看，这款插座的主体采用一体式塑壳结构，外壳的阶梯式造型并非随意设计，上部的斜切过渡结构是为了适配面板安装时的让位空间，避免与面板背部的加强筋产生干涉，两侧突出的竖向卡筋是核心的安装定位结构，卡筋的厚度、突出高度经过反复校核，刚好能卡入标准86型面板或者通讯配线架的对应卡槽内，安装时不需要额外打胶或者螺丝固定，依靠塑料本身的弹性变形就能卡紧到位，

　　大幅提升现场布线的施工效率。插座内部的空腔结构完全匹配标准电话水晶头的外形尺寸，空腔内部的挡边、卡位凸台的位置经过精准计算，水晶头插入时，弹片会刚好卡入对应的卡位槽内，不会出现插入过深导致内部金针变形、或者插入过浅导致接触不良的问题，空腔下部的阶梯让位结构，是为了给内部的金针组件、线路焊接端预留足够的装配空间，同时可以在塑壳注塑生产时减少壁厚不均导致的缩痕问题，提升塑件成型的良品率。从安装边界尺寸来看，这款插座的整体外形尺寸完全遵循通讯接插件的行业通用规范，主体宽度适配单口面板的安装位，深度方向的尺寸控制在常规面板背部的容线空间范围内，不会因为插座深度过大导致面板安装时挤压后部的电话线，造成线芯断裂的隐患。在实际使用场景中，

　　这类插座不仅会用在民用住宅、办公场所的墙面布线中，也会大量应用在工业现场的通讯配线架、设备控制柜的通讯扩展接口上，所以结构设计时也考虑了不同场景的适配性，外壳的棱角处都做了微小的圆角过渡，避免施工人员布线时被锐边划伤，同时塑壳的壁厚均匀性控制在合理范围内，既保证了整体结构强度，在插拔受力时不会出现壳体开裂的问题，也不会因为壁厚过大造成材料浪费。设计过程中，需要重点校核插拔力的数值范围，插拔力过小会导致插头容易受外力拉扯脱落，插拔力过大则会导致用户插拔时手感生涩，甚至损坏水晶头弹片，所以内部卡位凸台的高度、倾斜角度都需要结合塑料材质的弹性模量做反复调整，同时要考虑长期使用后的磨损余量，保证经过上千次插拔后，

　　卡位结构依然能提供足够的保持力。另外，插座后部的进线端结构也做了对应的导向设计，电话线穿入时可以顺着导向斜面进入接线端位置，不需要施工人员刻意对准孔位，降低现场接线的操作难度，接线端的卡位结构可以牢牢固定线芯，避免线路受拉扯时线芯从接线端子处脱落，提升线路连接的长期可靠性。不同于外露式的接插件，这类嵌入式安装的电话插座，其外轮廓的公差控制要求较高，尤其是两侧卡筋的位置度公差，如果卡筋位置偏移超过0.2mm，就会出现安装时卡不进面板卡槽、或者安装后松动歪斜的问题，所以建模过程中所有安装配合面的尺寸都需要严格按照公差要求做参数化设定，方便后续开模时调整模具尺寸，保证量产件的装配一致性。
