霍顿翼型参数化三维结构设计模型

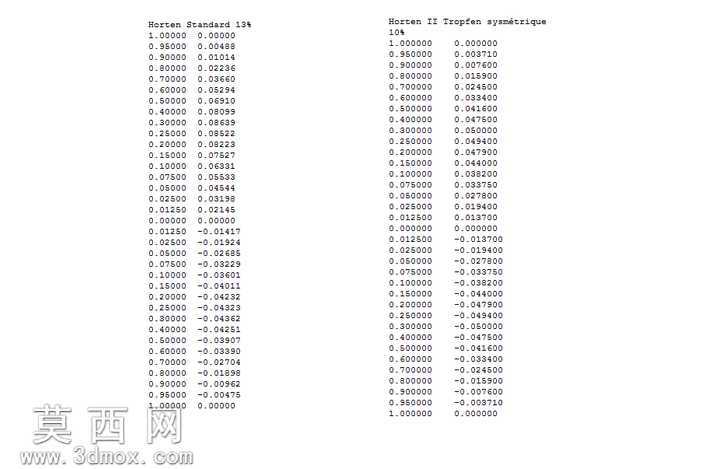

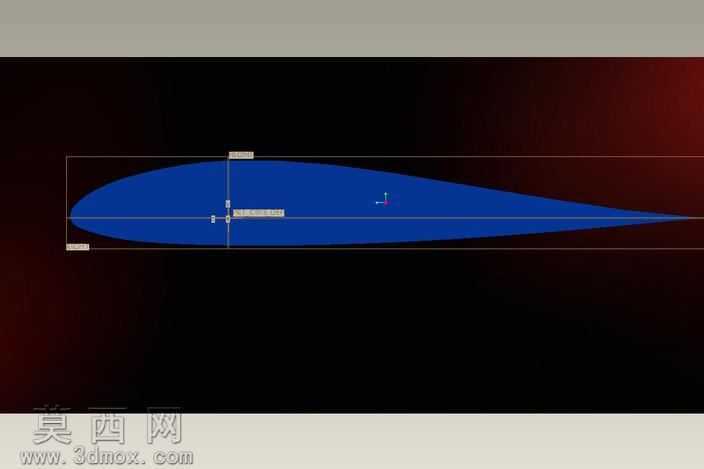

本模型为霍顿翼型的参数化三维建模成果，建模过程围绕翼型的气动外形特征展开，首先基于霍顿翼型的标准翼型坐标数据，在三维建模环境中完成翼型轮廓曲线的精准绘制，通过对翼型前缘钝度、后缘收窄角度、翼面上下弧线曲率的参数化约束，实现翼型外形的可调整性，能够适配不同的气动设计需求。建模阶段采用草图驱动的特征构建逻辑，先绘制翼型的基准截面轮廓，对轮廓上的各个控制点添加几何约束与尺寸约束，确保翼型的最大厚度位置、相对厚度、弯度值等核心气动参数符合霍顿翼型的设计规范，再通过拉伸特征生成基础翼型实体，过程中对翼型前缘的圆弧过渡、后缘的尖点收束做了精细化处理，避免出现曲面褶皱、曲率突变的问题，保证翼面的光滑连续性。材质设置上，针对翼型的展示需求，为翼面赋予了均匀的哑光蓝色材质，能够清晰呈现翼型的截面轮廓与曲面形态，背景采用深色渐变材质，突出翼型的外形特征，方便观察翼型的上下翼面曲率变化、前后缘形态差异。结构层面，模型完整还原了霍顿翼型的对称翼面结构特征，翼型的弦向长度、展向延伸比例都做了标准化设定，模型中添加的基准坐标系与尺寸标注，能够直观展示翼型的弦长、最大厚度位置等关键参数，方便后续的气动仿真、模型加工或者翼型组合设计使用。设计思路上，本模型以参数化可调为核心目标，所有控制翼型外形的尺寸都设置为可编辑参数，使用者可以根据实际使用需求，调整翼型的相对厚度、弯度、弦长等参数，快速生成不同规格的霍顿翼型模型，无需重新绘制轮廓曲线，大幅提升翼型设计的迭代效率。模型的曲面构建经过曲率检查，确保翼面的G2连续，能够满足后续流体力学仿真对模型曲面质量的要求，同时模型保留了清晰的特征树结构，方便使用者查看建模步骤、修改对应参数，适配不同的工程设计、教学演示、航空模型制作等场景的使用需求。
