明杆法兰式手动闸阀工业三维设计作品

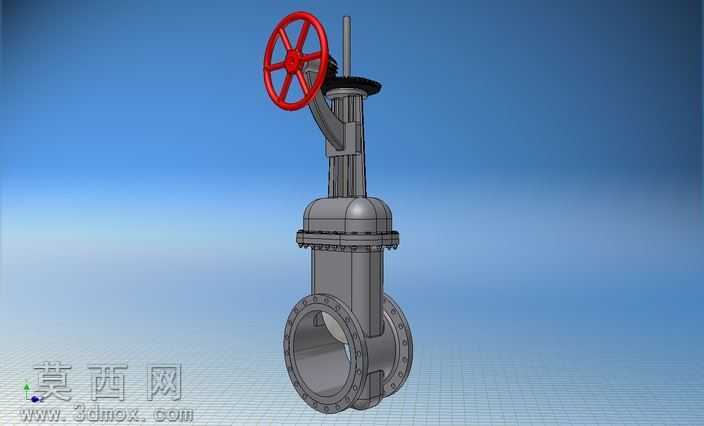

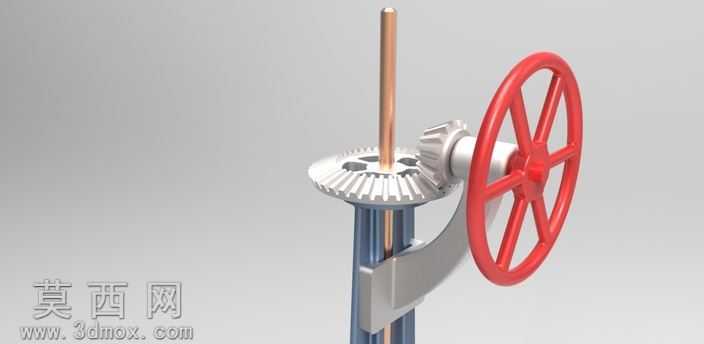

本作品为手动明杆法兰闸阀的三维建模设计成果，建模过程中严格遵循工业闸阀的通用设计规范，对阀门的各个组成部件进行了精细化的参数化构建。首先从整体结构拆解入手，将阀门划分为手轮操作机构、阀杆传动组件、阀盖密封结构、阀体腔体、闸板启闭件、法兰连接端六大核心模块，逐一完成各零件的特征建模：手轮部分采用轮辐式结构设计，还原了红色手轮的轮缘、轮辐与中心轮毂的曲面过渡，建模时通过旋转凸台与阵列特征完成轮辐的均匀排布，保证手轮的操作受力结构符合实际工程要求；阀杆部分采用明杆结构设计，精准还原了梯形传动螺纹的牙型参数，清晰呈现阀杆与阀杆螺母的配合关系，能够直观展示阀门启闭过程中阀杆的升降运动逻辑；阀盖部分构建了中法兰连接结构、填料密封腔的细节特征，还原了填料压盖、连接螺栓的装配关系，体现阀门的密封设计逻辑；阀体部分采用流线型腔体设计，两端法兰严格匹配对应公称通径的法兰连接尺寸标准，对法兰密封面、螺栓孔的位置与尺寸进行了精准参数化设定，阀体中部的导向筋结构也做了完整还原，保证闸板升降过程中的导向精度；闸板部分采用楔式密封结构，还原了密封面的角度参数与贴合结构。材质与渲染环节，针对不同部件匹配了对应的工业材质属性：手轮赋予红色哑光酚醛塑料材质，还原工业阀门手轮的真实质感；阀体、阀盖、阀杆等金属部件赋予铸钢与不锈钢材质，调整金属材质的粗糙度、反射率参数，呈现铸钢件的哑光磨砂质感与阀杆加工面的金属光泽；螺栓、螺母等标准件赋予发黑处理的金属材质，区分不同零件的材质差异。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟自然光从侧上方照射，突出阀门的结构轮廓与曲面细节，辅光源补光消除结构暗部的死黑区域，背景采用渐变蓝色工业展示背景，搭配网格地面增强空间感，最终呈现的渲染图清晰展示了阀门的整体外观与结构层次。设计过程中充分考虑了闸阀的实际工程应用逻辑，各部件的装配关系完全符合实际产品的装配顺序，能够直观展示手动法兰闸阀的结构组成与工作原理，可用于阀门产品的结构展示、教学演示、工程选型参考等场景，模型的结构比例协调，细节还原度高，完整呈现了工业明杆法兰闸阀的典型设计特征。
