双控式气动三通球阀三维结构设计

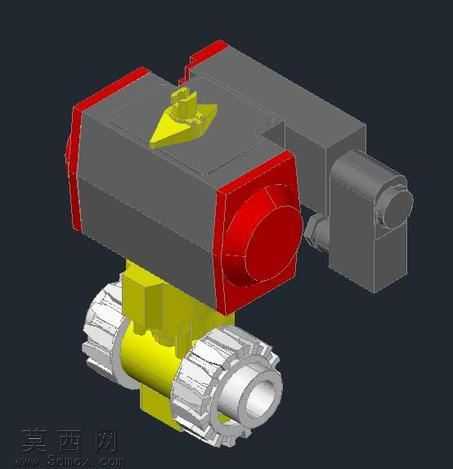

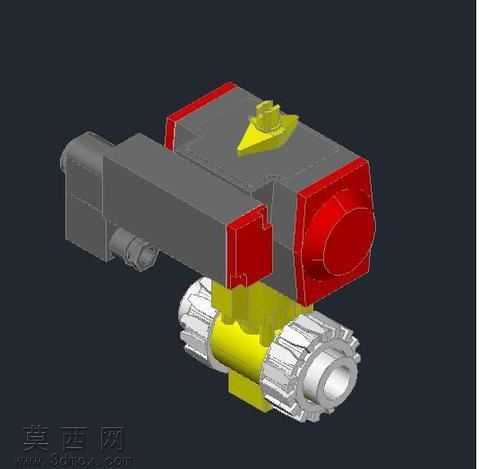

本作品为双控制方式气动阀门的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的装配设计思路，先完成整体功能布局规划，再拆分执行机构、阀体、连接端三大模块逐一建模，最终完成全零件的装配约束与干涉检查。模型渲染阶段采用工业产品写实渲染方案，执行器外壳部分赋予哑光深灰工程塑料材质，端盖与指示部件采用高饱和红、黄警示色硬质塑料材质，阀体流道部分做亮黄色金属漆面处理，两端螺纹连接接头赋予银灰色金属拉丝材质，通过不同材质的色彩与质感区分，清晰展现产品各功能分区的结构边界。结构设计上，上部为气动执行单元，集成了电磁控制模块与手动应急操作结构，顶部黄色箭头状部件为阀位状态指示件，可直观反馈阀门通断状态；执行器侧方延伸的灰色模块为电磁控制组件，可实现电信号驱动的气路切换，满足自动化管路控制需求；下部为三通式球阀阀体，两端采用外螺纹快接结构，可适配不同规格的工业流体管路，阀体与执行器之间通过标准连接支架固定，保证传动结构的同轴度与运行稳定性。建模过程中对所有零件做了等比例还原，螺纹结构、密封槽位、安装孔位均按照行业通用标准尺寸绘制，装配体保留了完整的运动自由度约束，可直接用于运动仿真演示，验证阀门开关过程中的部件运动轨迹是否存在干涉，同时模型可直接导出工程图纸用于生产加工参考。设计过程充分考虑了气动阀门的实际使用场景，兼顾电控自动化操作与手动应急操作的双重需求，三通结构可实现管路流体的流向切换，适用于压缩空气、低压流体等多种介质的管路控制场景，整体结构紧凑，安装适配性强，外观配色符合工业阀门的安全标识规范，各部件的连接结构均做了工艺合理性优化，避免出现难以加工的异形结构，保证模型从虚拟设计到实际生产的可落地性。
