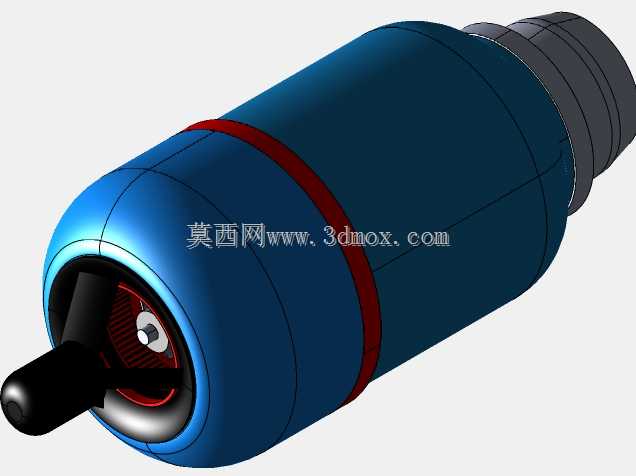

轴流式喷气发动机剖面结构三维数模

项目分类:发动机 发布时间:2021-11-08 ID:374678
  • 轴流式喷气发动机剖面结构三维数模
  • 轴流式喷气发动机剖面结构三维数模
  • 轴流式喷气发动机剖面结构三维数模

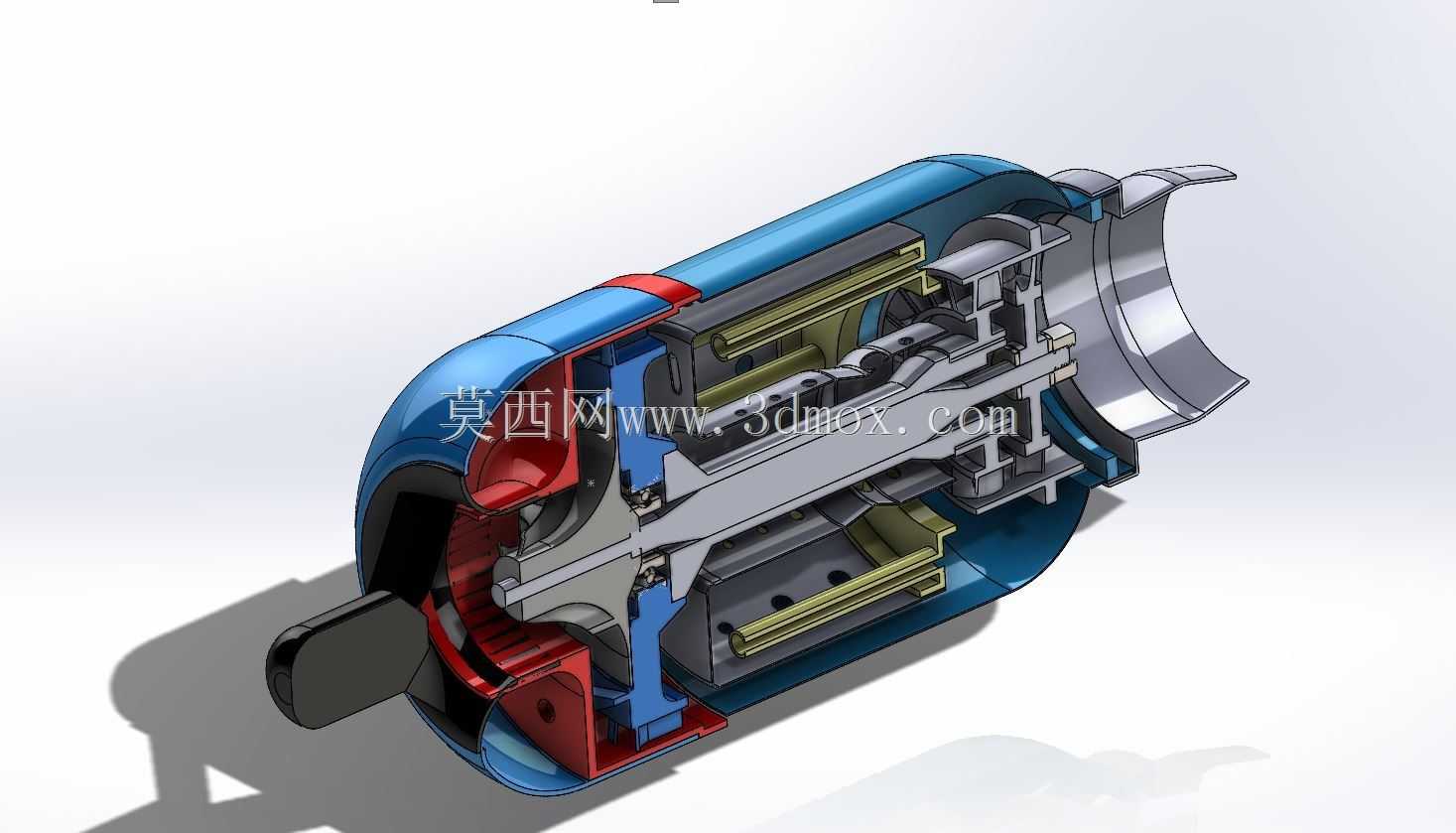

  这款轴流式喷气发动机的剖视结构数模,完整还原了单转子涡喷发动机的核心流道与支撑结构,在航空类教学演示、小型航发改装设计、动力系统原理验证场景中都能直接作为结构参考使用。从实际工程落地的角度看,该结构的核心用途是通过多级压气机压缩来流空气,在燃烧室与燃油混合燃烧后,高温高压燃气驱动涡轮做功,最终从尾喷管高速喷出产生推力,可适配小型无人靶机、实验类飞行器、航改小型动力单元的动力选型参考。数模采用全剖视的表达形式,将压气机段、燃烧室段、涡轮段、尾喷管段、转子支撑系统的内部配合关系完全展露,没有做多余的外观蒙皮遮挡,方便结构设计人员直接观察各级叶片的排布逻辑、转子轴的支撑跨度、燃烧室的喷油嘴安装位置、静子叶片与机匣的连接方式。

  设计思路上完全遵循传统轴流涡喷的成熟构型,压气机段采用多级轴流叶片布局,每级转子叶片与静子叶片的叶型角度沿气流方向逐级调整,保证空气在压缩过程中流速均匀降低、压力稳步提升,避免出现气流分离导致的喘振问题;燃烧室采用环形腔室结构,火焰筒壁面设计有多排冷却气孔,既可以保证燃油与空气充分掺混燃烧,也能通过气膜冷却降低火焰筒壁面的工作温度,延长高温部件的使用寿命;涡轮段与压气机转子同轴连接,涡轮叶片采用空心气冷结构的简化表达,能够直观看到高温燃气冲击涡轮叶片带动转子旋转的动力传递路径;机匣部分采用分段式连接设计,不同功能段的机匣通过法兰边配合螺栓紧固,方便后期维护时对内部部件进行拆解检查,不需要整体更换整个机匣组件。从安装边界来看,

  该数模的进气端采用圆形法兰接口,可直接对接进气道的安装边,法兰上的螺栓孔沿圆周均布,能够保证连接受力均匀;尾喷管段采用收敛型构型,出口直径小于涡轮段出口直径,能够提升燃气喷出速度,尾喷管外壁预留有安装支架的连接凸台,可直接固定在飞行器的发动机安装架上,安装凸台的位置经过重心配平计算,保证发动机工作时的振动不会对飞行器飞行姿态造成额外干扰;转子系统的前后支撑分别采用深沟球轴承与角接触轴承搭配的布局,前轴承承受压气机端的径向载荷,后轴承同时承受涡轮端的径向与轴向载荷,轴承座与机匣之间设计有减震衬套的安装位,能够降低转子高速旋转时的振动传递到机匣上。数模中所有运动部件的配合间隙都按照实际工程公差预留,

  压气机叶片与机匣之间的叶尖间隙控制在合理范围,既避免叶片旋转时与机匣发生刮蹭,也能减少叶尖漏气损失提升压气机效率;燃烧室的喷油嘴安装座采用偏心设计,能够让燃油喷入方向与气流方向形成合适的夹角,提升燃油雾化效果;涡轮导向器的叶片角度经过调整,能够让燃气以最优角度冲击涡轮叶片,提升涡轮的做功效率。在实际选型参考过程中,设计人员可以直接基于该数模调整各级叶片的叶型参数、改变燃烧室的容积大小、调整尾喷管的收敛角度,来适配不同推力等级的动力需求,也可以在该结构基础上增加加力燃烧室段、更换为双转子结构,拓展成不同构型的喷气动力装置,不需要从零开始搭建基础流道结构,能够大幅缩短前期方案设计的周期。
