票据打印设备微打出口结构件

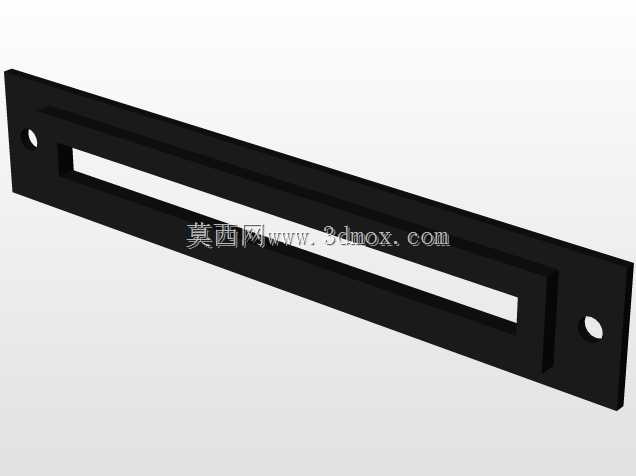

　　这款微打出口结构件，是嵌入式热敏打印单元的前端出纸导向承载部件，常见于自助终端、商用收银设备、工业小票打印模组的前端出纸位置，主要作用是约束打印完成的票据走纸路径，避免纸张卷曲、卡滞，同时作为打印模组与设备外壳的衔接安装件，遮盖模组内部的传动、热敏头组件，兼顾结构防护与外观齐平的作用。从结构设计来看，整体采用长条形板式结构，主体为一体化折弯成型的钣金结构，中间开设贯通式长槽作为出纸通道，槽体宽度匹配常用58mm、80mm幅宽热敏打印纸的输出尺寸，槽边做了小圆弧倒角处理，避免纸张输出时被锐边刮蹭产生毛边、卡纸问题。两端的安装耳位预留了沉头安装孔，孔位间距匹配主流嵌入式打印模组的前端安装孔距，

　　安装后可保证出纸槽与设备外壳的出纸开口完全对齐，不会出现偏位蹭纸的情况。设计过程中优先考虑了走纸的顺畅性，出纸槽的内侧壁做了微小的拔模斜度，从热敏头出纸端到外侧出口端槽宽略微放大，减少纸张与槽壁的接触摩擦，即使纸张因为温湿度变化出现轻微翘曲，也能顺利导出不会卡在槽内。结构的折弯边高度经过匹配计算，刚好贴合打印模组前端的出纸辊位置，出纸辊输出的纸张可以直接进入导槽，不会出现纸张下垂、弯折的情况，同时折弯边的厚度控制在合理范围，不会占用设备内部过多的安装空间，适配紧凑结构的自助终端内部布局。安装边界方面，整体长度根据对应打印模组的前端面宽度设计，两端安装孔的中心距严格匹配模组预装支架的孔位，安装时直接采用沉头螺丝固定即可，

　　不需要额外调整位置，安装后结构件表面与设备外壳表面的高度差控制在0.5mm以内，保证外观的平整性。结构件的材质选用常规冷轧钢板，表面做黑色喷塑处理，一方面提升防锈耐磨性能，另一方面与多数商用设备的黑色外壳色调匹配，不会出现明显的色差。在实际设备装配场景中，这个部件属于打印模组的前端配套结构件，不需要额外做二次加工，直接对位锁付即可完成安装，后期维护时拆卸螺丝就能取下，方便清理出纸槽内积存的纸屑、灰尘，避免长期使用后纸屑堆积导致的走纸不畅问题。针对不同的打印幅面需求，这个结构的出纸槽长度可以做对应调整，但两端的安装孔位保持通用尺寸，能够兼容同系列不同幅宽的打印模组，减少配套结构件的开模种类，降低生产装配的物料管理成本。

　　在走纸路径的设计上，出纸槽的下平面与打印辊的出纸切线保持齐平，纸张从辊轴输出后可以沿着槽体平面平直送出，不会出现向上或向下的弯折，保证输出的票据平整，方便用户直接取用撕断，槽体的上边缘距离下平面的高度预留了足够空间，即使是双层的压感打印纸也能顺利通过，不会因为纸厚增加出现卡滞。结构件的折弯圆角控制在R1以内，既保证折弯处的结构强度，不会因为长期拆装出现变形，也不会因为圆角过大导致与设备外壳的安装缝隙过宽，影响外观一致性。安装孔采用沉头设计，螺丝锁付后螺丝头完全沉入孔内，不会突出结构件表面，避免刮蹭输出的票据，也保证了外观的平整。在实际使用场景中，这类微打出口结构件还需要承受用户撕纸时的外力，因此板材厚度选用1.5mm的冷轧钢板，保证足够的结构刚性，用户撕取票据时不会出现结构变形、松动的情况，长期使用也不会因为反复受力导致安装孔位滑牙、结构移位。
