U型折弯式带孔把手安装固定支架

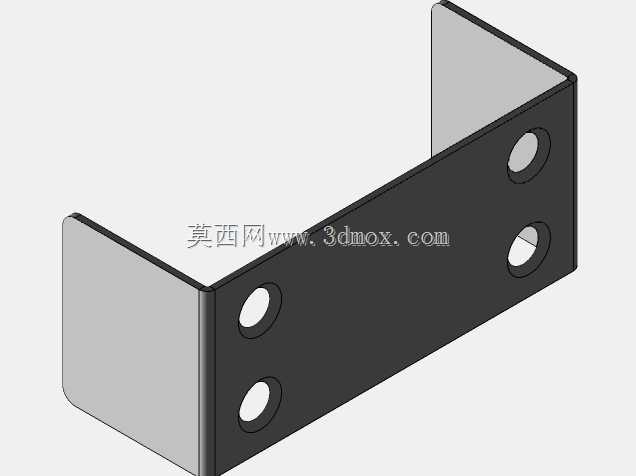

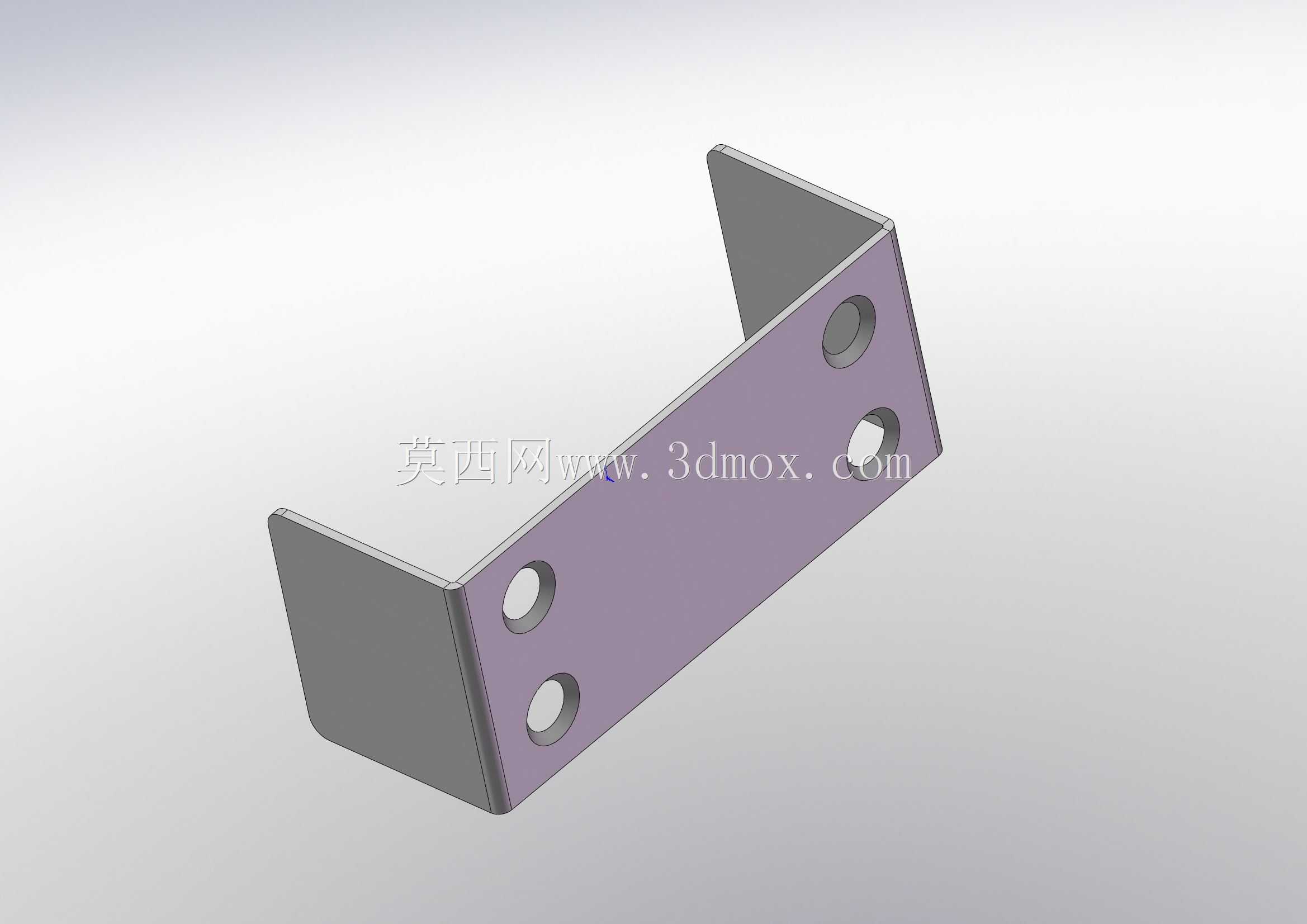

　　这款U型结构的固定支架，主要用于各类工业设备、柜体、操作工位的操作把手安装定位，在车间操作工位、设备检修门、小型工装夹具、仓储物流器具上都有广泛应用，核心作用是为外置操作把手提供稳定的安装基准，避免把手直接固定在薄壁钣金或非金属面板上出现的连接松动、受力变形问题。从结构设计来看，主体采用单块钣金折弯成型，没有额外的焊接拼接工序，生产过程中可以通过数控冲床完成孔位加工后，直接通过折弯机一次成型，加工工序少，批量生产时的一致性容易控制，也避免了焊接带来的变形、焊疤打磨等后续处理成本。中间的竖直安装面设置了四个通孔，其中两个孔位用于和把手本体进行连接，另外两个孔位用于将整个支架固定在设备基体上，孔位的排布经过受力校核，

　　当操作人员拉动把手施加横向或纵向载荷时，四个孔位的受力可以均匀分散到支架的整个安装面上，不会出现局部应力集中导致的支架变形或连接失效。两侧的折弯翻边呈90度垂直于主安装面，翻边的高度经过匹配设计，既可以在支架安装后为主安装面提供足够的结构支撑，提升整个零件的抗扭刚度，避免在频繁拉动把手的过程中主安装面出现翘曲变形，同时翻边的边缘做了圆角处理，不会在安装和使用过程中划伤操作人员的手部，也不会对相邻的线缆、密封胶条等周边部件造成剐蹭损伤。从安装边界来看，支架的整体宽度适配市面上常见的多款小型操作把手的安装孔距，不需要对现有标准把手进行二次改孔就可以直接适配安装，安装时可以根据基体的材质选择螺栓连接或者拉铆连接，当基体是薄壁钣金时，

　　支架的两个翻边可以贴合在基体的内侧，进一步分散安装点的压应力，避免薄壁基体被螺栓压溃。在实际设备应用场景中，这类支架往往被安装在设备防护门的开启侧、小型移动工装的推拉侧、电气控制柜的操作侧，相比直接把把手固定在门板上，增加这个支架后，把手的承重能力可以提升三倍以上，即使操作人员佩戴劳保手套用力拉动，也不会出现把手脱落、门板变形的问题。设计过程中特意将连接把手的孔位和连接基体的孔位设置在同一竖直平面内，这样当拉力作用在把手上时，力的传递路径是直线传递到基体安装点，不会产生额外的扭矩作用在支架上，大幅降低了支架的受力负荷，延长了零件的使用寿命。折弯处的内R角匹配所选钣金材料的折弯工艺要求，不会因为折弯半径过小导致板材外侧出现裂纹，

　　也不会因为半径过大导致折弯角度出现回弹，批量生产时可以保证每个支架的折弯角度稳定在90度±0.5度的公差范围内，安装后不会出现和基体贴合不严的问题。支架的表面可以根据使用场景做不同的表面处理，在普通室内车间使用时可以做喷塑处理提升耐锈蚀能力，在有油污、潮湿的工况下可以做镀锌或者电泳处理，满足不同工况的使用需求。在进行三维建模时，这类钣金件需要提前预留折弯扣除量，保证展开后的下料尺寸准确，孔位在折弯后不会出现位置偏移，同时建模时需要考虑安装时的工具操作空间，保证螺栓穿过孔位后，有足够的空间放置套筒或者扳手完成锁紧操作，不会因为支架和周边结构的间隙过小导致安装困难。
