工程运输用自卸式货厢结构设计

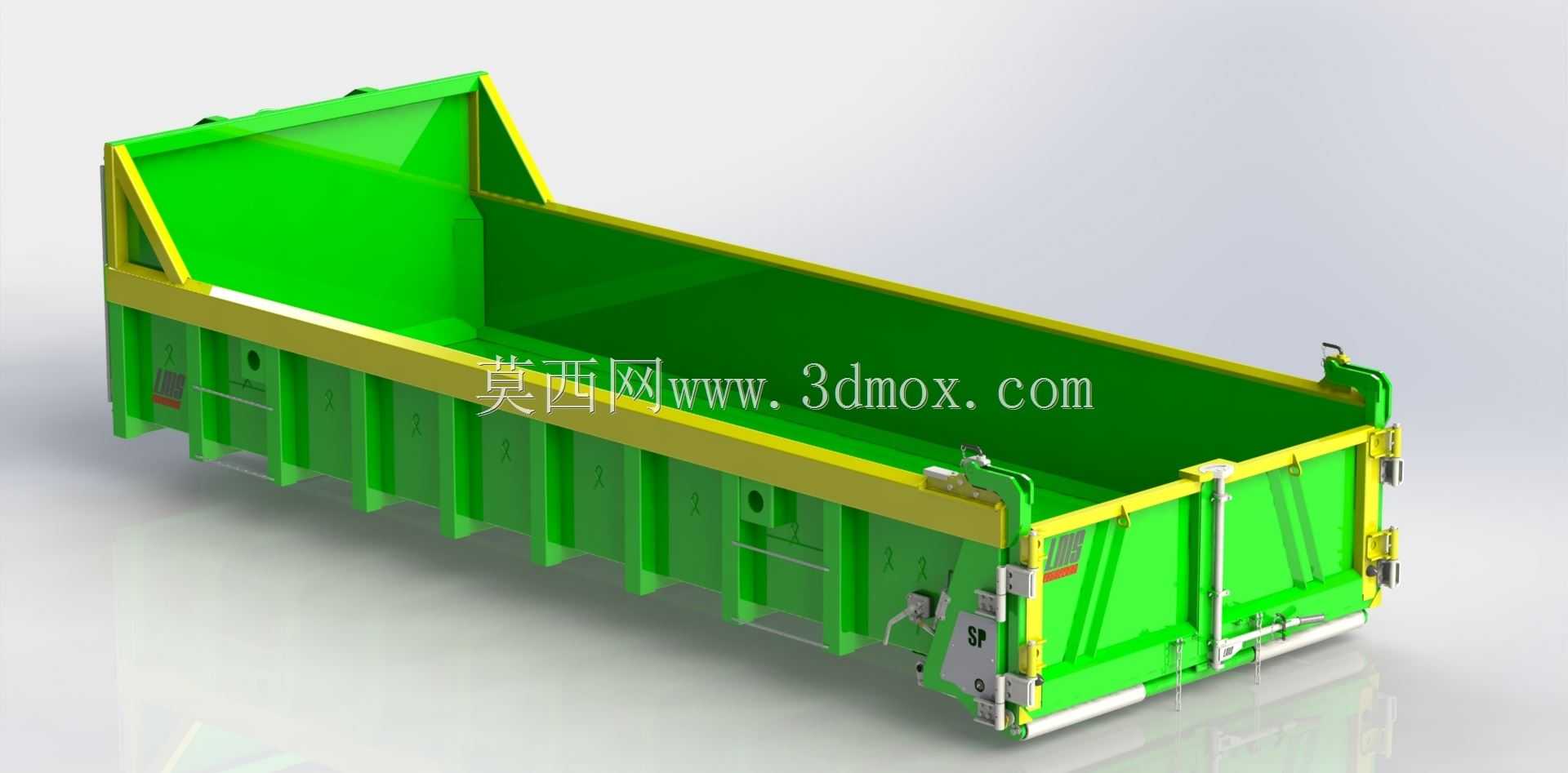

　　在工程散料转运、市政建筑垃圾清运、矿山短途物料接驳的场景里，这类带自卸料功能的货厢是核心承载部件，不同于普通货运栏板货厢，它的结构设计完全围绕重载工况下的举升卸料稳定性、物料残留控制、长期抗冲击疲劳性能展开。从三维模型的结构细节来看，货厢主体采用大圆角过渡的U型截面设计，而非传统的直角矩形厢体，这种设计首先解决了散料卸料时的边角残留问题，像砂石、渣土、破碎建筑垃圾这类流动性一般的物料，举升时能顺着光滑的弧面完全滑出，不会在厢体边角堆积残留，减少人工清理的工作量；同时U型截面的结构刚度比同板厚的矩形厢体高30%以上，在承受大块物料冲击、满载颠簸工况时，厢壁的变形量更小，不需要额外加过多的加强筋就能满足强度要求，能有效控制整厢自重。

　　厢体外侧分布的竖向加强肋，不是等间距均匀排布的，而是对应举升机构的铰接点、厢体底板的受力集中区做了疏密调整，在举升油缸连接的支座位置，加强肋的密度更高，同时肋板和厢壁、底板的连接采用满焊过渡结构，避免应力集中导致的焊缝开裂。货厢尾部的锁止机构采用双向凸轮式锁钩，和车架尾部的挂座配合时，能自动补偿长期使用后的磨损间隙，不会出现行驶过程中尾门意外开启漏料的问题，锁钩的开启动作和举升油缸的动作做了联动设计，举升初期尾门会自动解锁，不需要人工手动操作，卸料完成后货厢回落时锁钩会自动复位锁止，整套动作不需要额外的液压回路控制，靠机械结构的行程配合就能实现，降低了液压系统的复杂度，也减少了故障点。

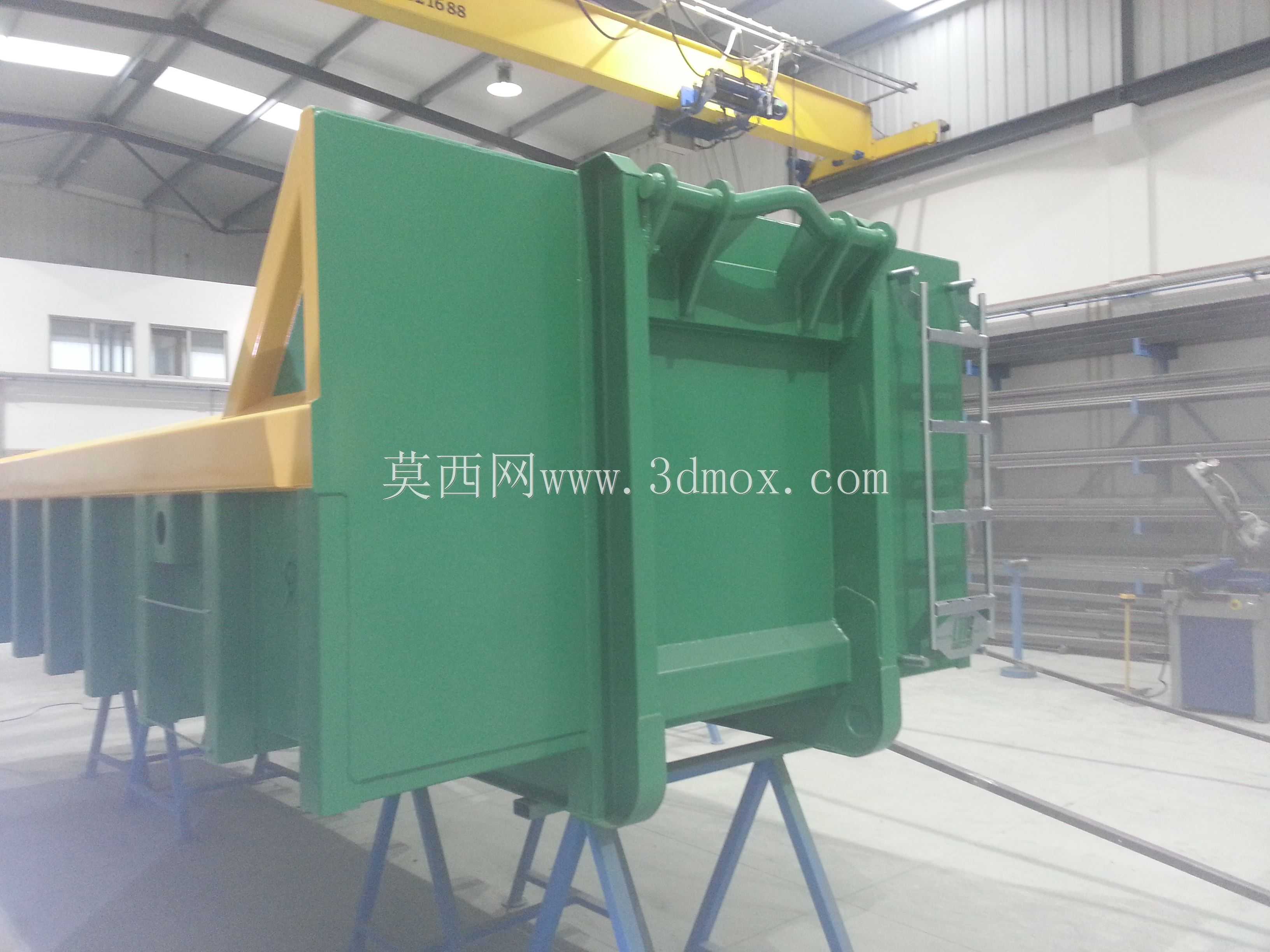

　　厢体顶部的前挡板做了上翘的延伸设计，高度超过驾驶室后围的上沿，一方面是在车辆急刹车时，防止厢内的散装物料向前滑移冲击驾驶室，起到安全防护的作用，另一方面上翘的导料边在装载挖掘机、装载机上料时，能避免物料洒落到驾驶室顶部，减少日常清理的麻烦。厢体边缘的黄色防护边，采用耐磨的高强度钢材质，既是结构加强件，也是人员在货厢周边作业时的视觉警示标识，同时在货厢举升到位时，能作为限位缓冲的接触边，避免厢体和副车架直接刚性碰撞。

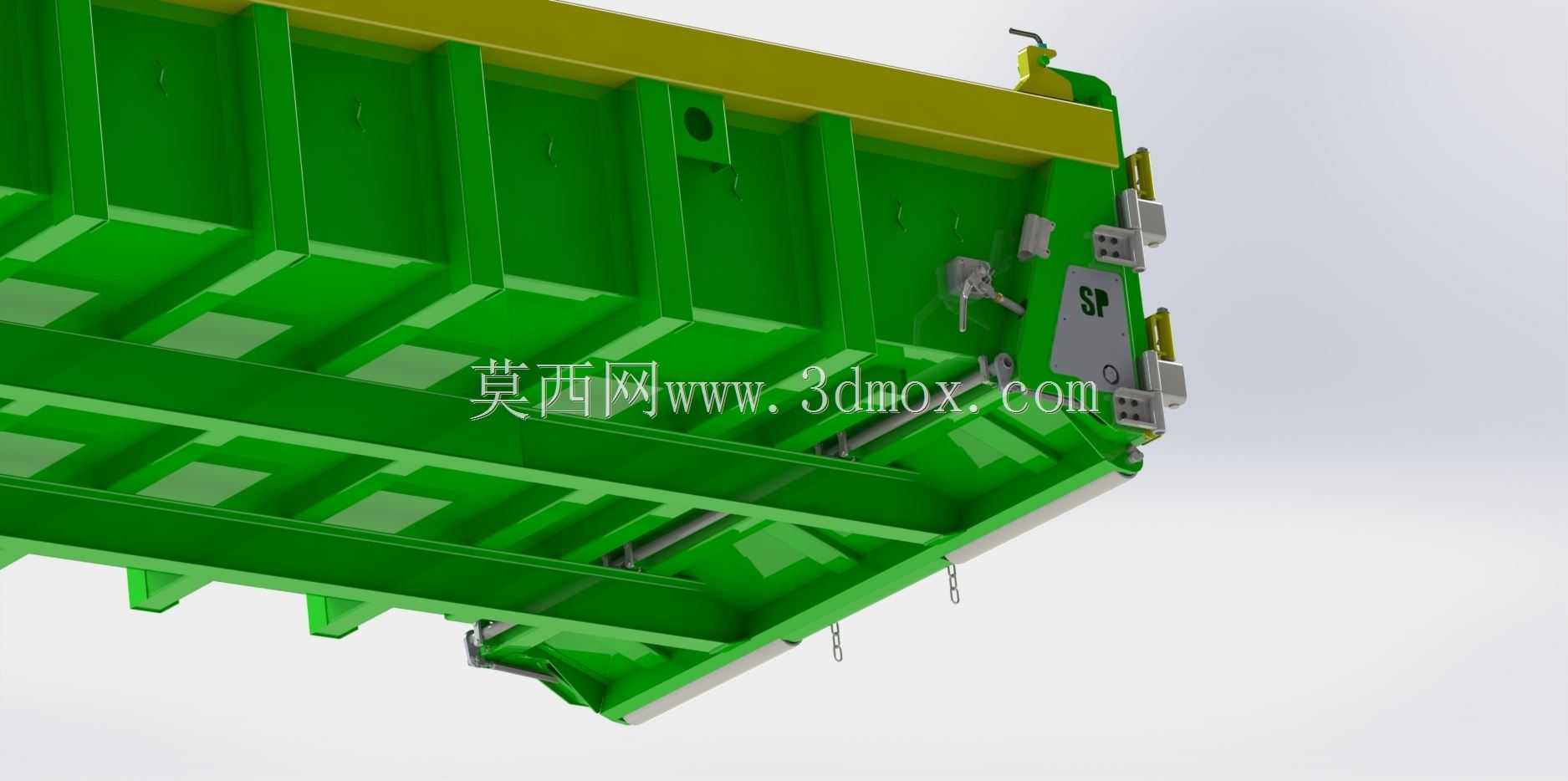

　　从安装边界来看，这套货厢的底部预留了和副车架连接的标准安装孔位，孔位的间距匹配主流工程自卸车、农用自卸三轮车的副车架尺寸，不需要额外打孔改装就能直接适配；举升支座的铰接点位置经过重心匹配计算，满载举升时的油缸推力处于最优区间，不会出现举升初期负载过大导致的油缸憋压、举升抖动问题。底板的厚度比厢壁厚2mm，因为底板长期承受物料的砸击、摩擦，尤其是装载大块矿石、混凝土块的时候，底板的磨损速度最快，加厚设计配合耐磨钢材质，能把整厢的使用寿命提升40%以上。厢体内部的所有焊缝都做了打磨平滑处理，没有突出的焊瘤、棱角，避免卸料时物料被焊缝勾挂残留，同时也减少了焊缝位置的应力集中，在反复举升卸料的交变载荷下，焊缝的疲劳寿命更长。

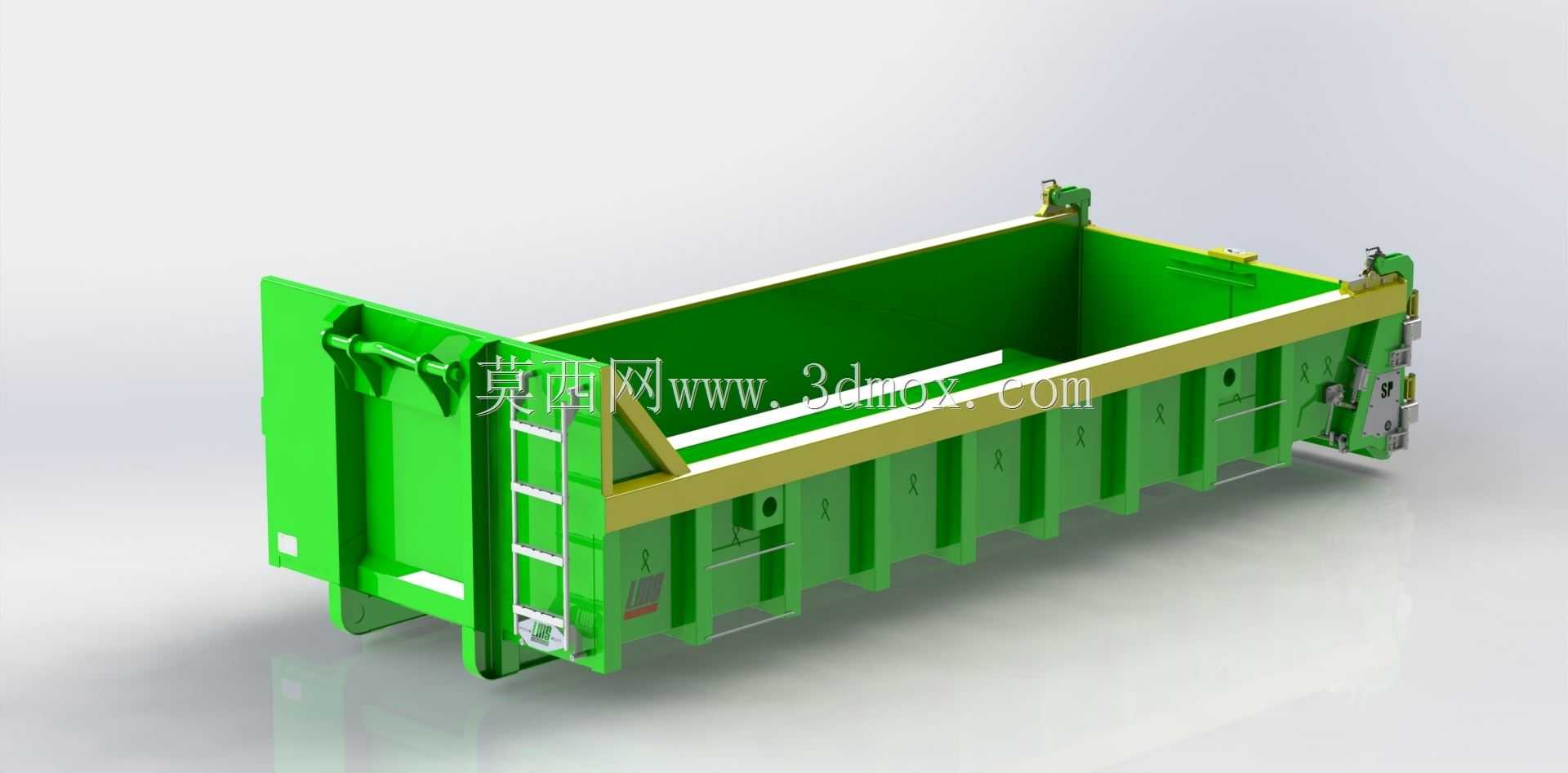

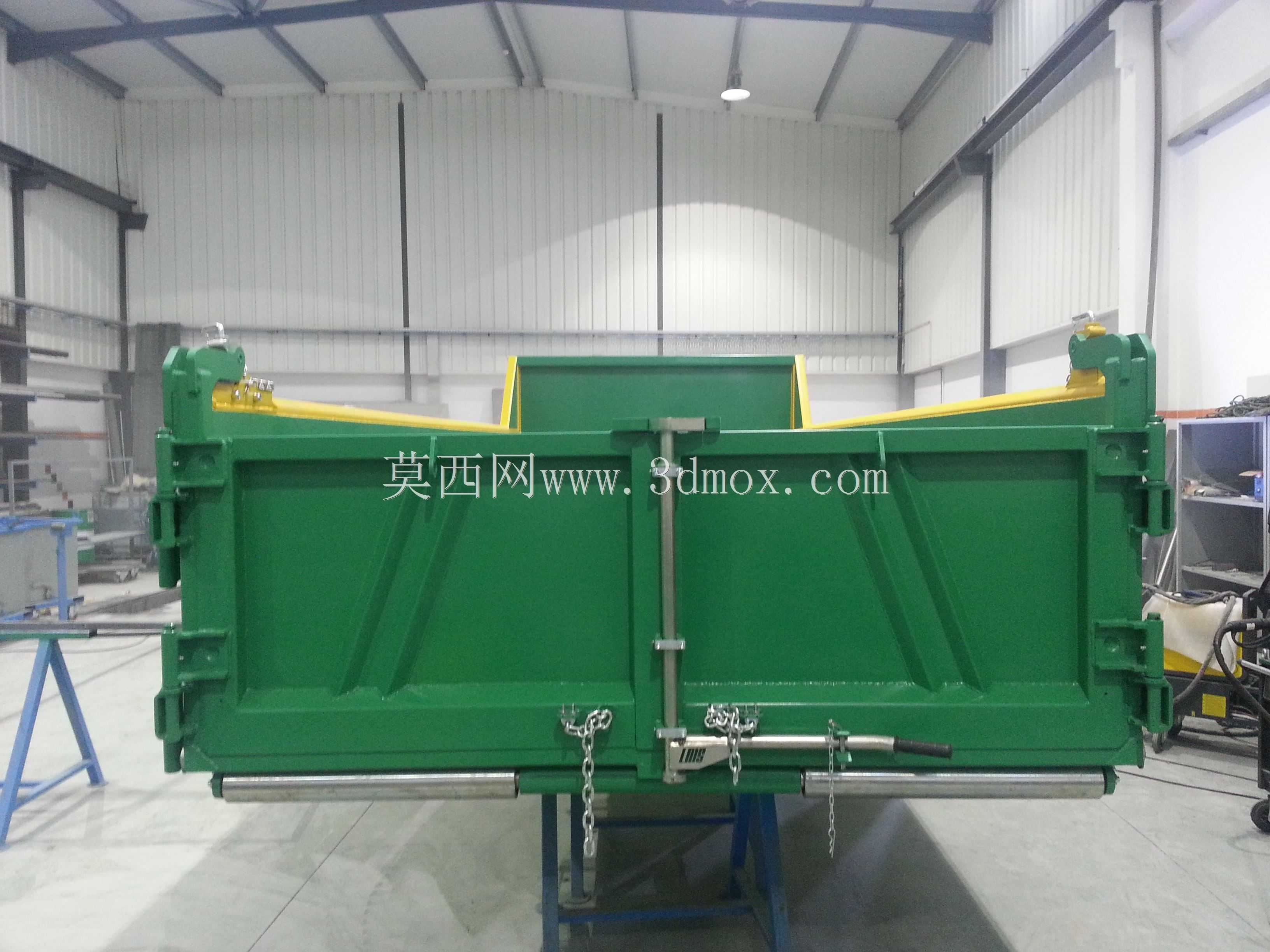

　　在实际使用场景里，这类货厢不仅可以配套在轮式运输车辆上，也能固定在厂区的固定卸料工位，作为中转料仓使用，配合底部的升降机构实现定点卸料，适配不同高度的受料设备。尾门的密封结构采用可更换的耐磨橡胶条，橡胶条嵌在尾门的安装槽内，磨损后只需要抽出旧胶条更换新件即可，不需要整体更换尾门，降低了后期维护成本。厢体侧面的爬梯小扶手，方便人员攀爬进入厢体内部清理、检修，扶手的位置做了内凹设计，不会超出货厢的整体外廓尺寸，避免车辆行驶过程中刮碰到周边障碍物。整套结构的设计没有冗余的部件，所有的结构特征都对应实际工况的使用需求，从材料选型到结构布局，都平衡了自重、强度、维护成本三者的关系，能覆盖从市政环卫到矿山重载的多类散料运输需求。
