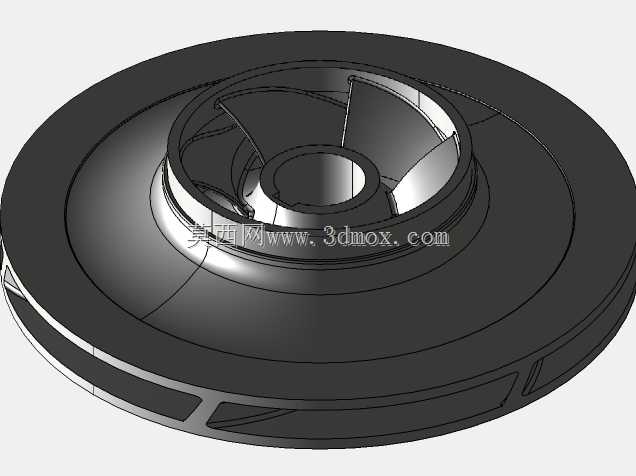

离心泵闭式叶轮结构三维建模

　　作为流体输送系统的核心做功部件，这款离心泵叶轮的三维结构完全围绕离心式流体增压的工作逻辑搭建，日常在市政供水、工业循环水输送、化工介质输送、暖通空调水循环等场景中，都是直接决定泵组运行效率与运行稳定性的核心零件。实际运行过程中，叶轮随泵轴高速旋转，叶片间的流体受离心力作用被持续甩向叶轮外缘，在蜗壳流道内完成动能到压力能的转换，叶轮中心位置形成的负压区会持续吸入待输送介质，完成连续的流体输送过程。

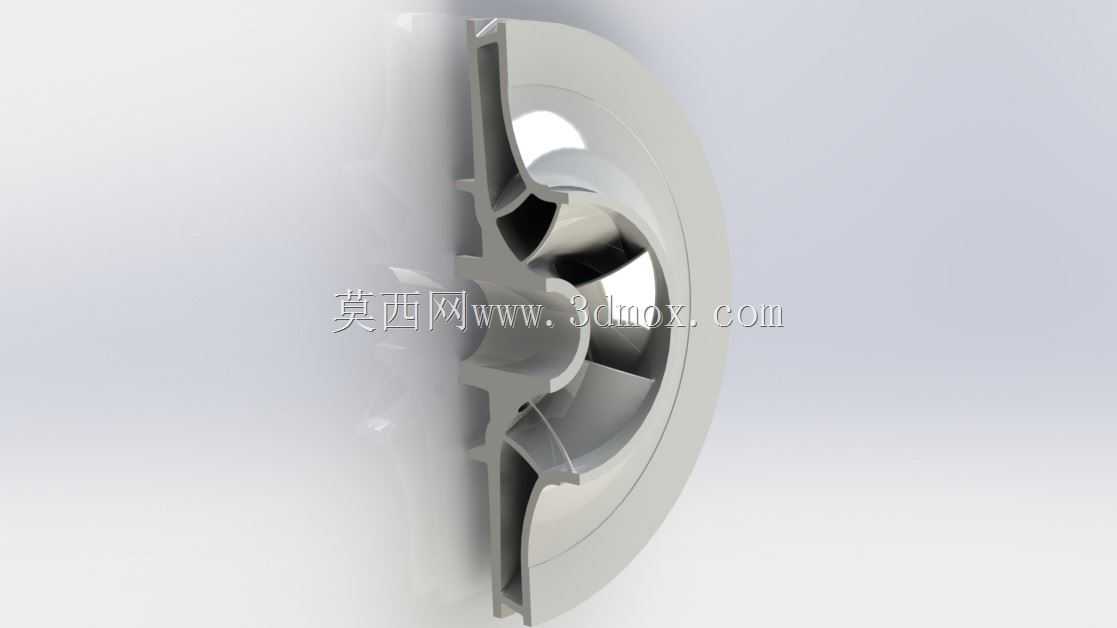

　　从结构设计逻辑来看，这款叶轮采用闭式叶轮结构，前后盖板与扭曲叶片一体成型，相比开式、半开式叶轮，这种结构的叶轮流道封闭性更好，容积效率更高，适合输送不含大颗粒杂质的清洁流体，运行过程中可以减少流体在叶片间隙的回流损失，长期运行的效率衰减幅度更小。叶片采用空间扭曲型面设计，型线完全贴合流体在叶轮内的流动轨迹，能够有效降低流体进入叶片流道时的冲击损失，减少流道内的涡流、脱流现象，不仅能提升泵组的整体运行效率，还能降低流体脉动带来的振动与噪声，提升泵组运行的平稳性。叶轮前盖板的流道入口处做了圆滑过渡的圆弧修型，能够引导流体平顺进入叶轮流道，避免入口处出现局部低压区，降低泵组发生气蚀的风险，延长叶轮本身与泵腔其他过流部件的使用寿命。

　　在安装配合的边界设计上，叶轮中心的轮毂孔与泵轴采用过渡配合，配合面的加工精度直接决定叶轮的动平衡表现，建模过程中严格控制轮毂孔与叶轮整体旋转中心的同轴度，避免高速旋转时出现偏心带来的径向振动。叶轮后盖板侧设置了密封环配合面，与泵体上的密封环形成微小间隙配合，这个间隙的设计值需要平衡泄漏量与摩擦风险，间隙过大会导致容积效率下降，间隙过小则容易在运行过程中出现摩擦抱死。轮毂端部设置了叶轮锁紧结构的配合位，用于安装叶轮螺母或者轴端挡圈，确保泵组启停、变工况运行时叶轮不会发生轴向窜动，与泵轴保持可靠的轴向固定。

　　建模过程中，所有曲面的连续性都做了严格控制，叶片与前后盖板的相接位置做了圆角过渡处理，避免应力集中，同时减少流体在转角位置的流动死区。叶轮的整体外形尺寸完全匹配对应规格离心泵的泵腔安装空间，叶轮外径与蜗壳流道的间隙符合离心泵设计的常规取值范围，既保证流体可以顺畅从叶轮外缘进入蜗壳流道，又不会因为间隙过大造成过多的能量损失。对于需要做铸造加工的场景，模型上预留了合理的拔模斜度，所有壁厚保持均匀过渡，避免铸造过程中出现缩孔、浇不足等缺陷，同时也兼顾了做数控加工时的工艺可行性，关键配合面的加工余量在建模阶段就做了预留，方便后续出工程图时直接标注加工要求。

　　在实际选型匹配过程中，这款叶轮的水力参数完全对应常规单级单吸离心泵的性能区间，能够适配常见的管路输送压力与流量需求，结构上的对称设计也让后续做动平衡校正时更容易达到精度要求，减少现场运行时的轴承磨损、机械密封泄漏等常见故障。对于结构设计从业者来说，这个模型完整还原了闭式离心泵叶轮的所有关键结构特征，从叶片型面到安装配合位，再到密封配合面，都可以作为同类型产品设计、建模的参考，也可以用于泵组装配仿真、流场仿真分析的基础模型使用。
