齿轮箱用通气阀结构设计方案

　　这款通气阀主要配套闭式齿轮传动箱体使用，在工业减速机、工程机械传动箱、机床主轴箱等需要维持内部气压平衡的密闭腔体场景中承担核心的气液平衡作用。闭式齿轮箱在连续运行过程中，箱体内的齿轮副啮合摩擦、轴承运转都会持续产生热量，导致箱内空气受热膨胀，若没有通畅的通气路径，内部压力会持续升高，轻则冲破箱体结合面的密封垫造成润滑油渗漏，重则挤压油封导致密封件提前失效，引发润滑油泄漏、外界杂质侵入的连锁故障；而当设备停机冷却后，箱内空气收缩又会形成负压，容易将外界的粉尘、水汽吸入箱内，污染润滑油、加速齿轮与轴承的磨损失效，这款通气阀就是针对这一实际工况痛点设计的配套功能部件。

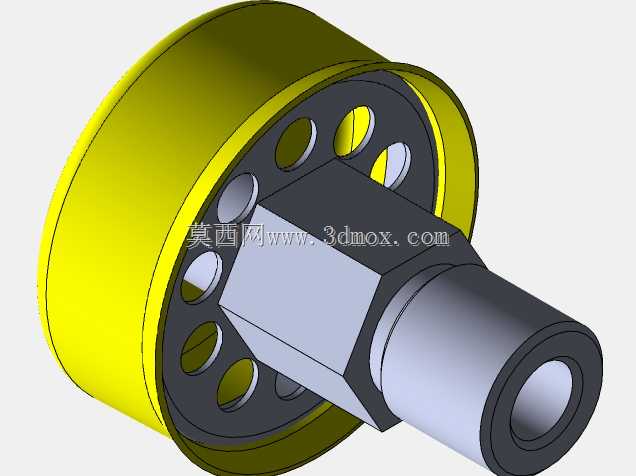

　　从结构设计逻辑来看，这款通气阀采用了分体式组合结构，一端为外螺纹连接段，中间设置六角拧动台，另一端为带多孔防护的透气端。外螺纹连接段的尺寸匹配常规齿轮箱的预留安装螺纹孔，安装时可直接通过六角台用普通扳手拧紧，不需要额外设计专用工装，安装效率高，且六角台的对边尺寸符合常规紧固件的尺寸规范，现场维护时不需要配备特殊工具即可完成拆装更换。连接段的中心设置轴向通孔，作为箱体内外气体交换的核心通道，孔径经过测算，既可以保证足够的通气量，满足大功率齿轮箱在温升最快的启动阶段快速泄压的需求，又能避免孔径过大导致外界大颗粒杂质直接进入箱体内部。

　　透气端的多孔防护结构是设计的核心细节，端盖采用碗状包覆结构，将透气通道的出口完全罩在内部，端盖圆周方向均匀分布多个径向通孔，气体可以从多个方向顺畅流通，同时这种侧向开孔的结构可以避免设备运行过程中飞溅的润滑油直接从通气孔喷出，当箱体内飞溅的油滴碰到端盖内壁时，会顺着内壁回流到箱体内部，有效减少运行过程中的润滑油耗损。端盖与阀体之间采用过盈压装配合，不需要额外的紧固件连接，结构紧凑，整体径向尺寸控制在较小范围内，不会与齿轮箱周边的管路、护板等部件产生安装干涉，适合在安装空间紧凑的小型齿轮箱上使用。

　　在安装边界方面，这款通气阀的轴向总长度经过优化，拧入箱体后突出箱体表面的高度较低，不会因为突出过长被现场的其他物件磕碰损坏，同时六角台的端面可以作为安装定位面，拧紧后六角台与箱体表面贴合，配合螺纹段的密封胶带或者密封垫圈，就可以实现安装位置的密封，不会出现结合面漏油的问题。在实际选型匹配时，只需要确认齿轮箱预留的安装螺纹规格、箱体运行时的最大温升速率、安装位置的周边空间尺寸，就可以判断这款通气阀是否适配，不需要对箱体结构做额外的改造，替换原有老旧通气阀时也可以直接互换，通用性较强。

　　从功能实现的角度，这款通气阀没有设置复杂的阀芯结构，属于常开式通气装置，结构简单可靠，不存在运动部件卡滞的风险，适合在长期连续运行的工业设备上使用，日常维护只需要定期清理端盖通孔上附着的粉尘、油泥即可，不需要拆解更换内部零件，维护成本极低。相比市面上常见的简易弯管通气塞，这款带多孔防护端盖的通气阀防喷油、防杂质侵入的能力更强，在齿轮箱运行时油位较高、飞溅剧烈的工况下，也能稳定维持箱体内外的气压平衡，不会出现喷油、堵塞等常见故障，能够有效延长齿轮箱密封件的使用寿命，减少润滑油的非正常损耗，降低设备的日常维护频次。
