蒸汽阀用变螺距螺旋传动长轴结构

　　做蒸汽管路系统的阀件结构设计时，这类带连续螺旋槽的长轴是核心的运动转换部件，它的作用不是普通的阀杆直线升降，而是把输入端的回转运动，通过螺旋副的啮合转化为阀芯的精准直线位移，同时兼顾蒸汽工况下的行程控制精度与动作稳定性。从实际应用场景来看，这类轴件多用于中压饱和蒸汽管路上的流量调节阀、截止阀内部，在化工集中供热管线、食品加工蒸汽灭菌系统、印染设备蒸汽输送回路里都能见到同结构的传动件，它的螺旋槽型线直接决定了阀门的流量调节特性——等距螺旋段对应阀门的快开快闭区间，变距螺旋段对应小流量精准调节区间，设计时需要根据阀门的流量特性曲线反推螺旋槽的导程变化率，避免调节过程中出现流量突变导致的管路水击。

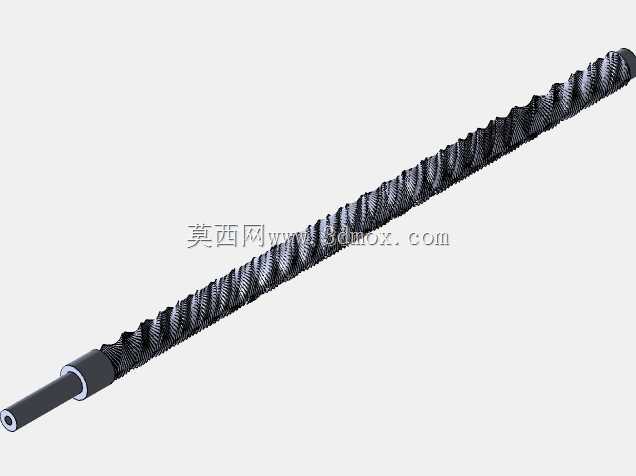

　　从结构设计思路上看，轴的左端是光杆安装段，做了中空内孔设计，这部分不是为了减重，而是为了在轴端安装位置反馈磁环时，给信号线留出穿线空间，同时中空结构能减少高温蒸汽沿轴件的热传导量，降低轴端密封件的工作温度，延长密封填料的使用寿命。光杆段和螺旋段衔接的位置做了轴肩定位，这个轴肩的直径公差要控制在h6级，安装时和阀体内的导向铜套配合，既承担螺旋传动产生的径向载荷，又限制轴件的轴向窜动量，保证螺旋副的啮合间隙稳定在0.02-0.05mm之间，避免动作卡滞。螺旋段的齿形采用的是矩形截面对称设计，齿侧间隙留0.03mm，齿面粗糙度要求达到Ra1.6，因为蒸汽阀的动作频率不高，但长期处于高温潮湿环境，齿面如果粗糙度过大，容易在停机时产生锈蚀咬合，导致下次动作时卡涩。

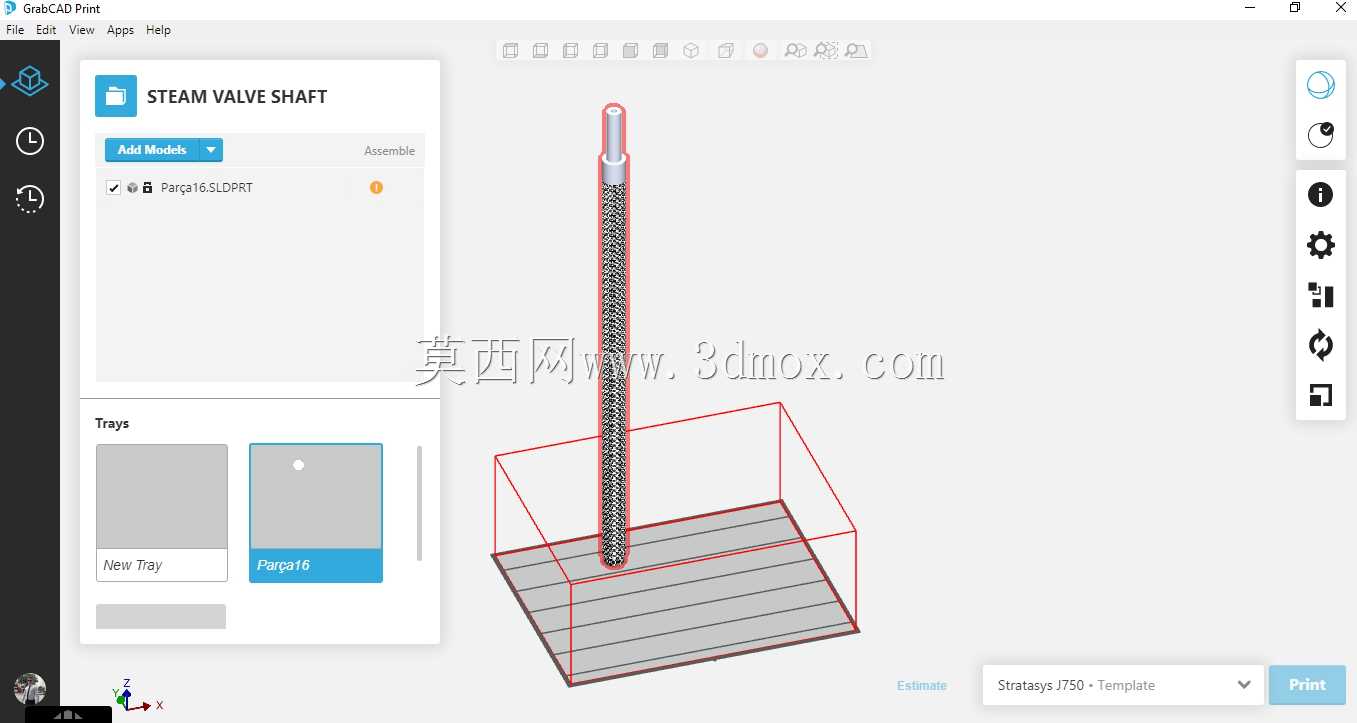

　　关于安装边界尺寸，整根轴的长径比接近25:1，属于细长轴类零件，建模时要重点考虑加工工艺性：螺旋段的外圆要做0.1mm的锥度修正，因为细长轴在车削螺旋槽时会出现让刀变形，中间部位的实际直径会比两端偏小，设计时提前给出反向锥度补偿，能保证装配后整段螺旋和配合的螺母套啮合均匀，不会出现两端磨损快、中间啮合虚的问题。轴的右端没有做额外的连接结构，是因为这端直接和手动操作手轮或者电动执行器的输出轴套配合，靠平键传递扭矩，轴端的倒角是C2，方便装配时快速导入执行器轴套，不会刮伤配合面。

　　实际选型时要注意，这类螺旋轴的材质不能用普通45号钢，必须选用38CrMoAl做渗氮处理，渗层深度0.3-0.5mm，表面硬度达到HV700以上，才能抵抗蒸汽带水产生的冲蚀和微动磨损，而且轴的螺旋槽根部要做R0.5的圆角过渡，不能清角，避免长期受交变扭矩作用时在槽根产生应力集中，导致轴件断裂。另外，轴上的光杆密封段要做抛光处理，粗糙度Ra0.8，和填料函里的石墨盘根配合，保证密封性能的同时减少盘根的磨损量，日常维护时不用频繁更换密封填料。建模过程中要把螺旋槽的导程变化点做平滑过渡，不能出现导程突变的台阶，否则实际动作时会出现操作力矩突增，手动操作时手感卡顿，电动执行器也会出现电流过载报警。
