田宫国王重卡三速线性齿轮箱

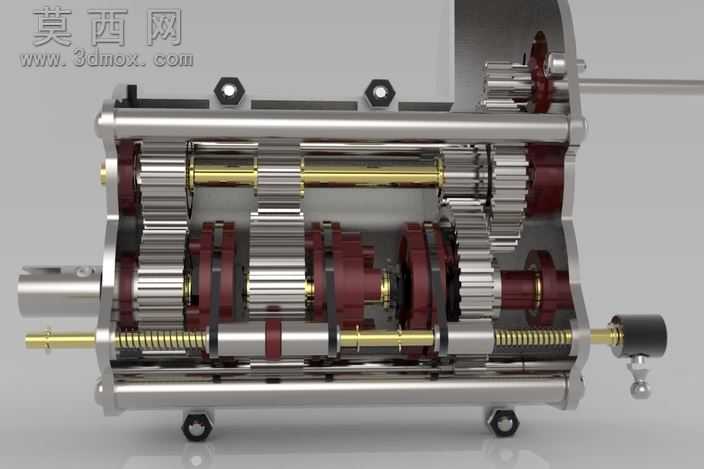

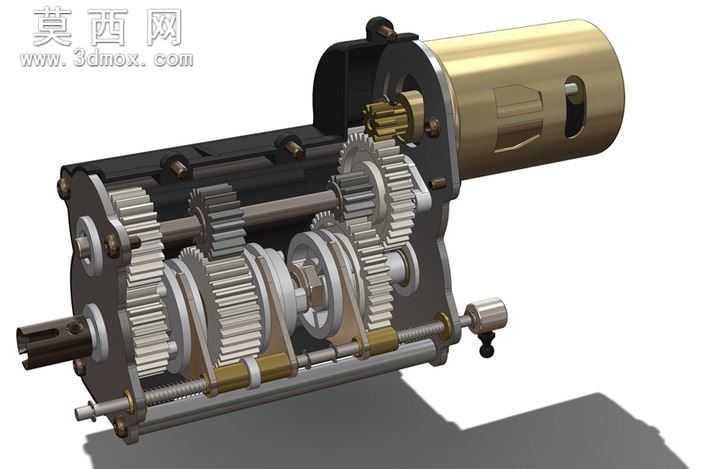

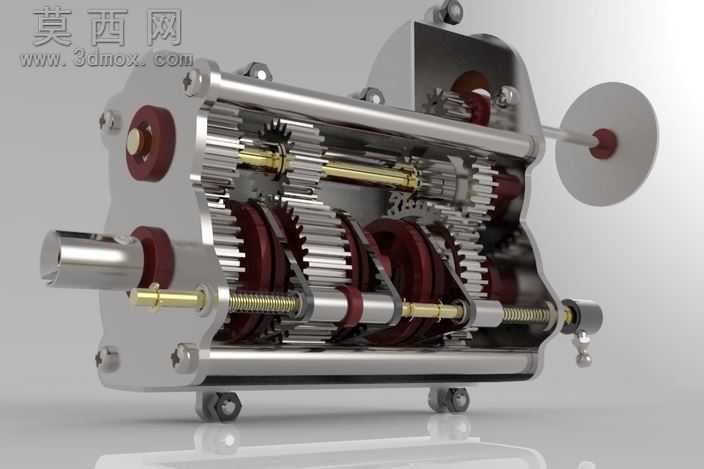

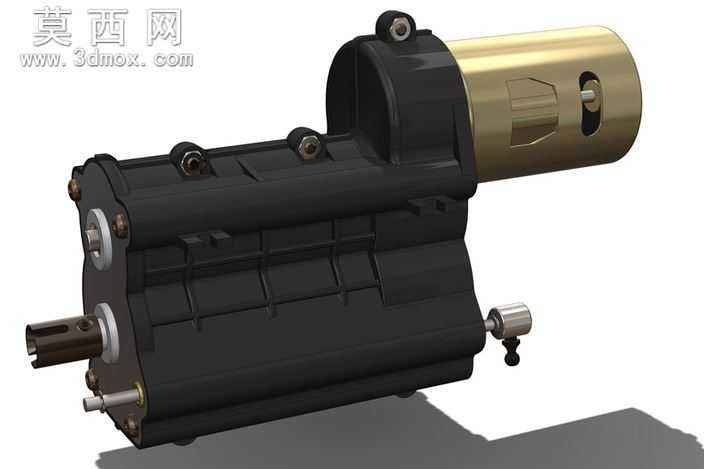

本模型为适配田宫国王系列重型遥控卡车的三速线性齿轮箱，采用三维建模软件完成全参数化结构设计，完整还原了实体齿轮箱的内部传动逻辑与装配关系。建模过程中严格遵循遥控模型车的传动尺寸规范，对每一级传动齿轮的模数、齿宽、压力角均做了参数化定义，确保齿轮啮合间隙处于合理区间，既避免传动卡滞也能减少运转过程中的齿轮打齿风险。模型对输入轴、中间传动轴、输出轴的同轴度做了装配约束校验，同步还原了换挡拨叉、滑动齿套、轴承定位结构、箱体连接螺栓、动力输入连接端的细节特征，所有零件均可独立拆解查看结构。渲染阶段针对不同零件赋予了对应材质：传动齿轮采用合金钢材质表现金属切削质感，箱体外壳做了哑光黑色硬质涂层质感处理，动力连接端的铜套做了黄铜金属光泽渲染，换挡拨杆做了镀铬亮面材质表现，输出轴做了发黑处理的金属质感，通过光影渲染清晰展现内部齿轮的层级排布与传动路径。该齿轮箱采用三档变速的线性传动设计，通过滑动齿套与不同齿数的从动齿轮啮合实现传动比切换，能够为重型遥控卡车提供低速大扭矩、中速均衡、高速巡航三档动力输出，适配大重量遥控模型车的行驶动力需求。设计过程中充分考虑了模型装配的合理性，所有轴承位、轴肩定位、齿轮限位结构均参照真实车用齿轮箱的设计逻辑，既保证传动结构的可靠性，也预留了与遥控车底盘、驱动电机的安装接口，可直接用于遥控模型车的结构设计参考、传动原理教学演示，也可作为3D打印制作实体模型齿轮箱的数字参考依据，完整展现了小型车用变速齿轮箱的紧凑布局与多级齿轮传动的设计思路。
