立式方形金属颗粒储料存储罐设计

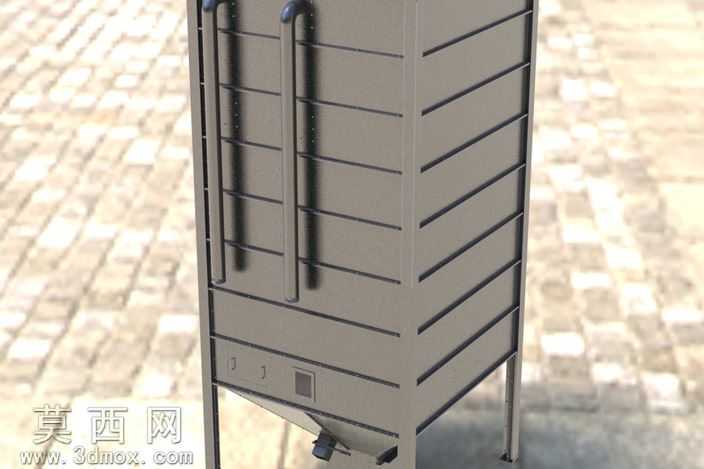

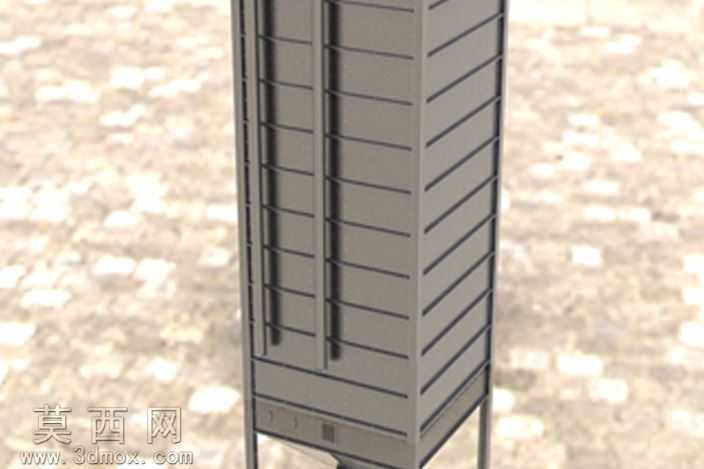

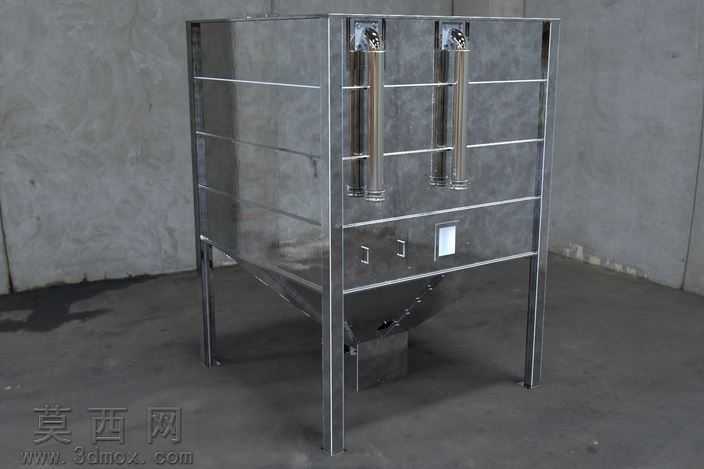

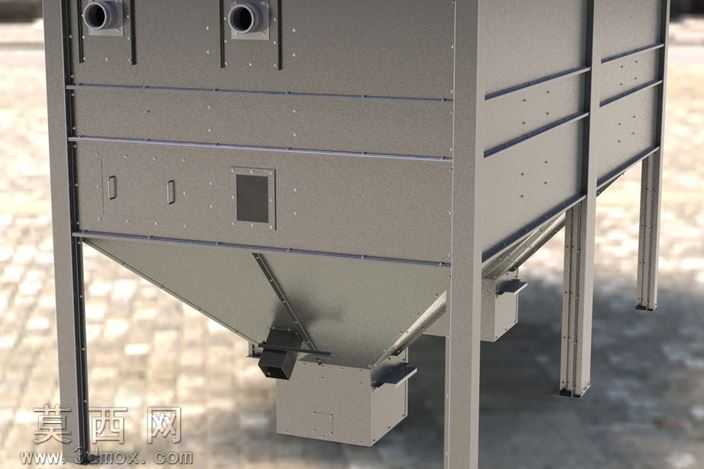

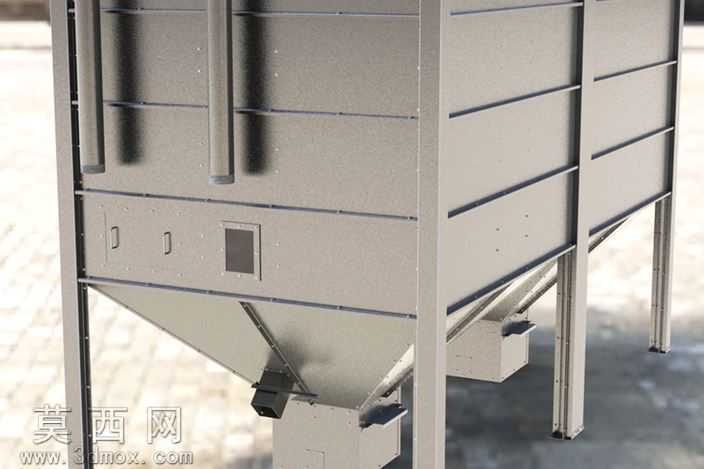

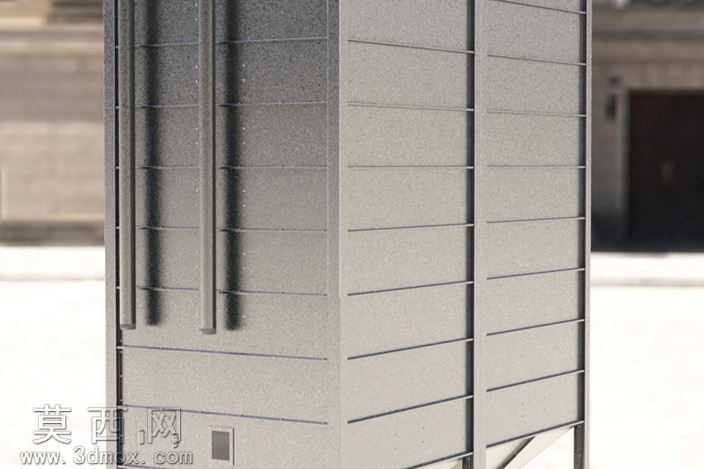

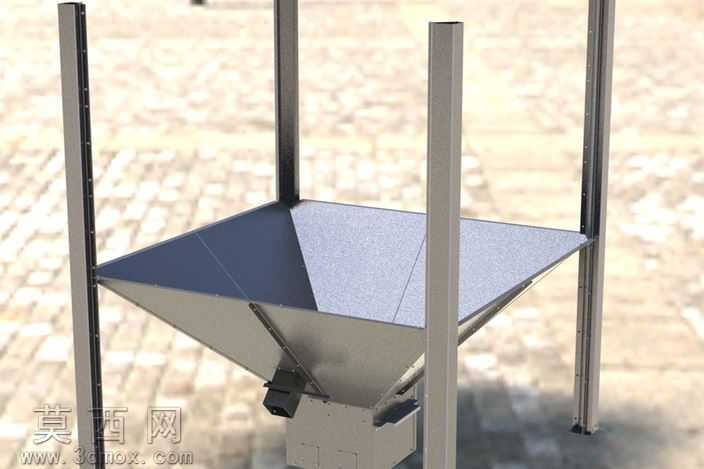

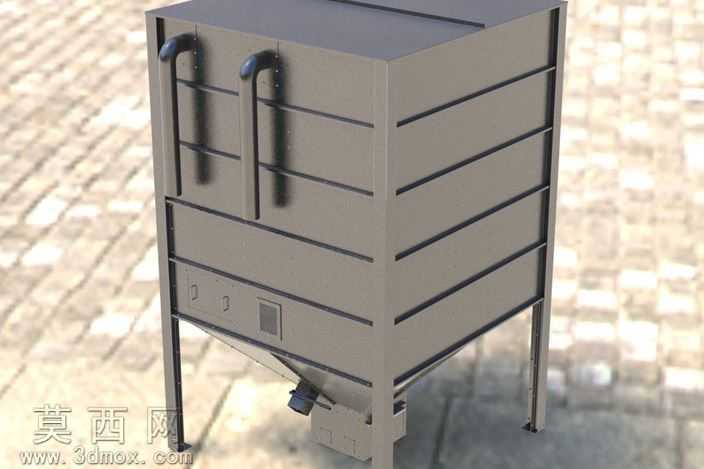

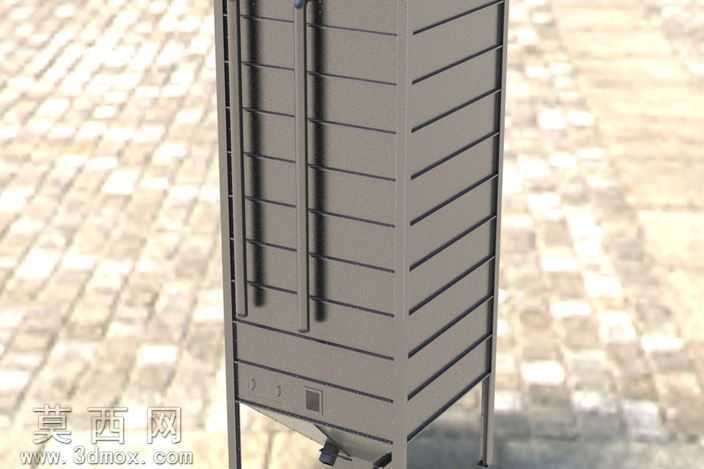

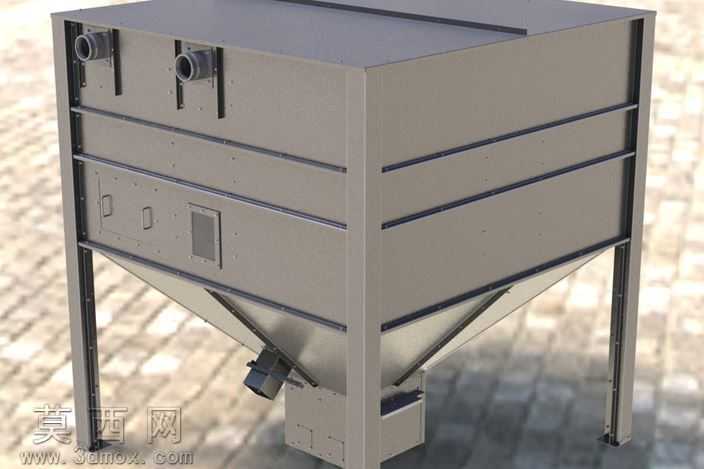

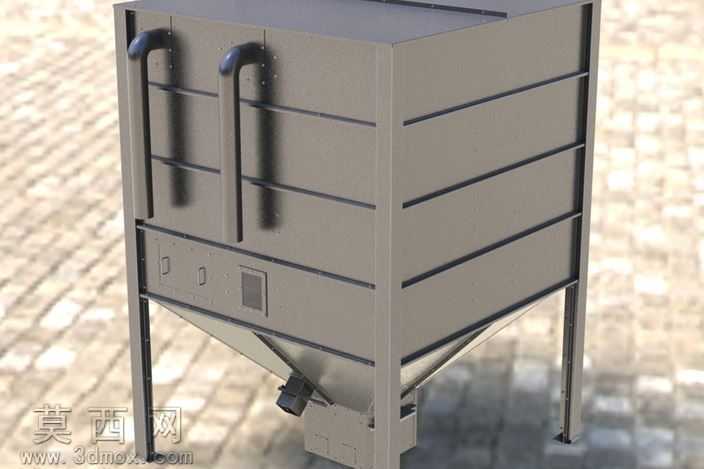

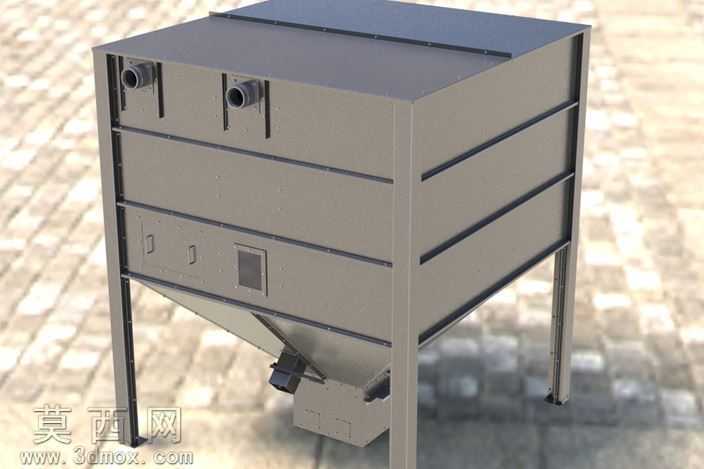

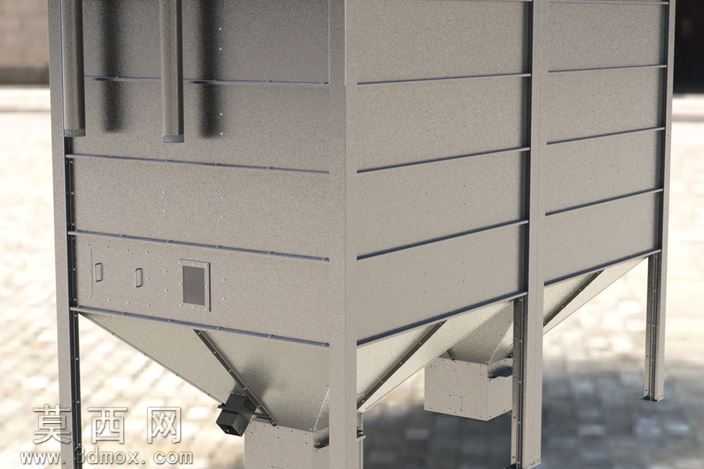

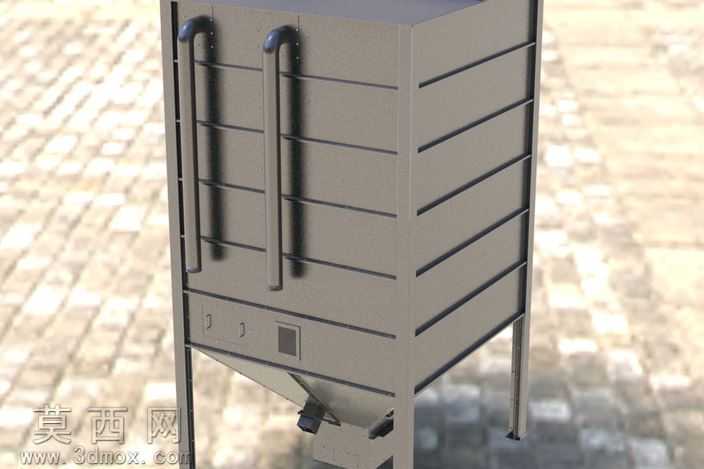

本作品为立式方形金属颗粒存储罐三维模型，整体采用模块化设计思路，建模阶段以工业实际储料需求为核心基准，先完成整体轮廓的参数化草绘，确定方形储料仓的长宽高比例，再通过拉伸、抽壳、阵列等特征操作完成主体仓体的建模，仓体外部设置多道横向加强筋结构，通过等距阵列的方式均匀分布在仓壁外侧，有效提升金属薄板仓体的结构强度，避免满料状态下仓壁出现形变。模型的支腿部分采用等边角钢样式建模，四根支腿对称分布在仓体底部四角，通过焊接约束特征模拟实际生产中的焊接连接效果，保证支撑结构的稳定性。仓体正面设置两根竖向的气动敲击锤安装位，建模时精准还原了敲击锤的安装接口、固定卡扣结构，对应仓壁位置预留了振动传导的贴合面，用于实际使用中通过敲击破除颗粒物料的架桥、堵料问题。仓体下部采用渐缩式方锥料斗结构，通过放样特征完成锥面的平滑过渡，锥度参数参考颗粒物料的安息角设定，保证物料能够依靠自重顺利向底部出料口汇集，出料口位置设置了插板阀安装法兰，预留了阀门的安装固定孔位，可适配不同规格的出料控制阀门。仓体正面还预留了观察窗、料位计安装位，通过切除、凸台特征还原了安装位的卡槽、密封槽结构，方便后续加装观测与料位监测部件。渲染阶段采用Keyshot完成材质与场景搭建，主体仓体赋予拉丝不锈钢材质，调整金属粗糙度、反射参数还原真实不锈钢的哑光金属质感，加强筋、支腿部分采用同系列金属材质并做细微的色差区分，模拟实际焊接生产中不同部件的表面处理差异；场景采用工业水泥地面与素色水泥背景，添加柔和的环境光与局部补光，突出罐体的金属质感与结构轮廓，阴影参数调整为软阴影，还原真实车间内的光照效果，清晰展现罐体的各部分结构细节。整个模型的结构设计完全贴合工业颗粒物料存储的实际使用需求，各部件的连接关系、安装位预留均符合实际生产加工的工艺要求，可直接用于储料设备的方案展示、结构校核与生产参考。
