带铜芯散热模组的NvidiaM64显卡三维设计

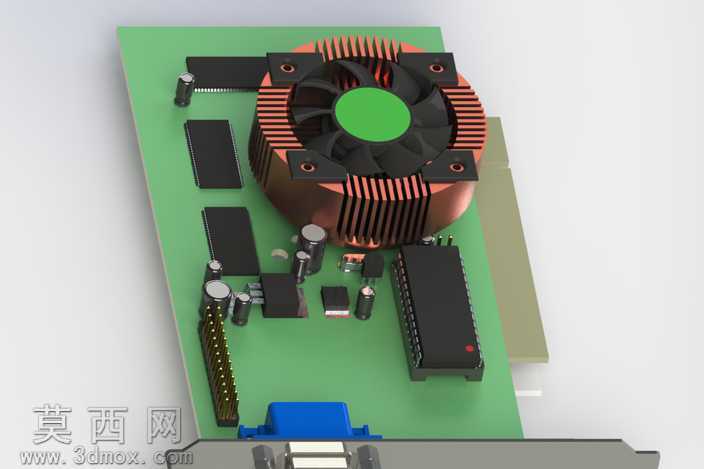

本作品为NvidiaM64显卡的三维建模设计，完整还原了早期独立显卡的硬件结构与外观特征，建模过程严格参照实体硬件的尺寸比例与布局逻辑，对PCB基板、散热模组、板载电子元件等核心部件进行了精细化的结构还原。建模阶段首先搭建绿色PCB基板的基础轮廓，精准定位AGP接口金手指、VGA输出接口的安装位置，按照板卡电路布局逻辑排布各类元件：包含多颗长条形显存芯片、直插式电解电容、陶瓷电容、双列直插封装的控制芯片、金手指排针等元件，每类元件都还原了真实的外形特征与安装角度，电容的引脚、芯片的引脚排布、接口的卡扣结构都做了细节刻画，保证整体布局与真实显卡的元件排布一致。散热模组是本次建模的重点部分，还原了铜质散热底座与放射状散热鳍片的组合结构，鳍片的开槽间距、底座的固定孔位都参照真实散热片的结构设计，上方搭配轴流散热风扇，风扇的扇叶弧度、中心绿色轴盖、四角的固定螺丝都做了精细化建模，还原了散热模组通过螺丝固定在PCB基板上的装配关系，同时还原了散热模组与核心芯片的贴合结构。材质与渲染阶段，为PCB基板赋予哑光绿色阻焊层材质，还原板卡表面的哑光质感；铜质散热鳍片与底座赋予金属铜材质，调整金属粗糙度参数还原铜质散热片的半哑光金属质感，呈现出使用后的轻微氧化质感；散热风扇的扇叶采用黑色哑光塑料材质，中心轴盖使用亮绿色塑料材质，固定螺丝赋予金属镍的亮面金属质感；板载的电解电容分别还原黑色塑壳与银色铝壳的不同材质特征，显存芯片使用黑色哑光塑封材质搭配白色标识区域，金手指部分赋予镀金金属材质，还原接口的亮面金属质感。渲染阶段采用柔和的侧上方打光，突出散热鳍片的层叠结构与板载元件的立体层次，通过光影效果呈现不同材质的质感差异，清晰展现显卡各部件的装配关系与结构细节。设计过程中参考了原始Nvidia卡参的设计逻辑，还原了加装散热片后的显卡结构，还原了自定义铜芯散热模组的结构特征，整体模型装配关系准确，各部件无干涉错位，完整呈现了早期独立显卡的硬件结构特点，可用于硬件结构展示、复古数码产品科普、三维场景素材搭建等场景。
