轮式滑移山猫装载机整机结构设计

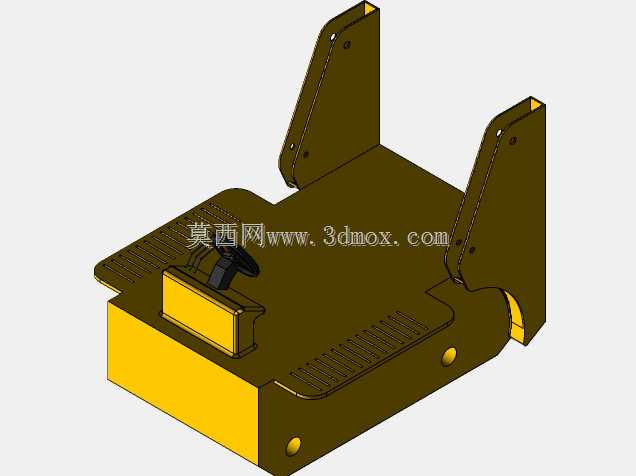

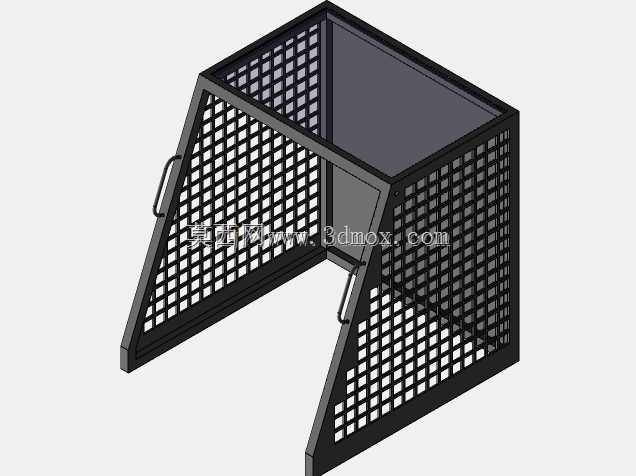

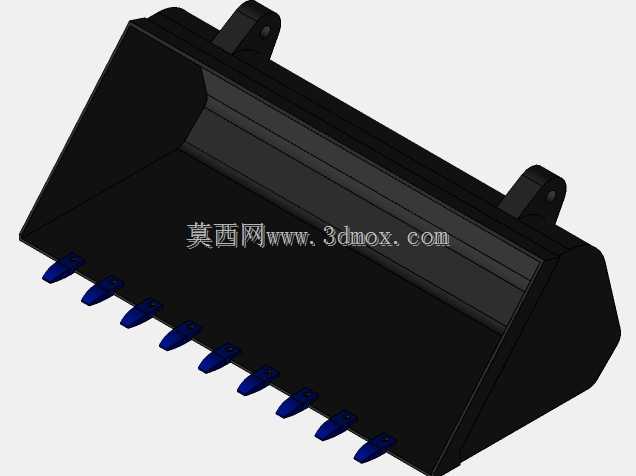

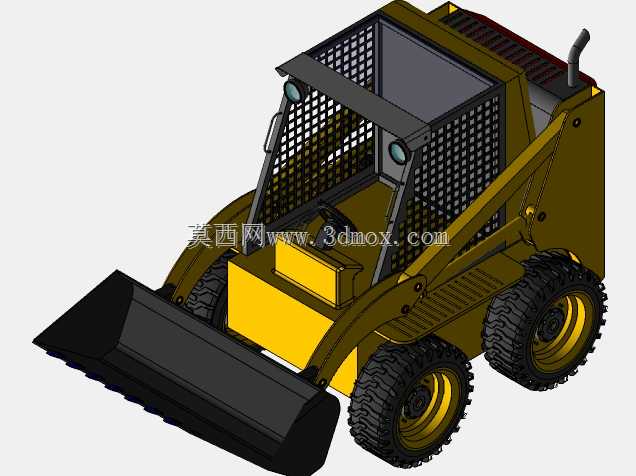

　　这款轮式滑移装载机的三维结构设计，核心围绕狭小场地内的灵活作业需求展开，区别于常规铰接转向的装载设备，其采用左右轮独立驱动差速转向的结构逻辑，整机外形尺寸控制紧凑，安装边界预留了足够的周边安全间隙，可在常规设备无法进入的狭窄巷道、厂房内部、市政管线作业面等场景完成物料转运、场地清理、土方整平等作业。从结构布局来看，整机采用刚性车架设计，驾驶室设置在整机中部靠上位置，四周加装网格状防护结构，既保证驾驶员作业视野，又能避免作业过程中飞溅物料侵入驾驶区域，防护网格的栅格间距经过受力校核，可抵御常规粒径碎石的冲击，同时不会过度遮挡视线。前部工作装置采用Z型连杆反转六杆机构，铲斗铰接点的运动轨迹经过反复优化，举升过程中铲斗收斗角度保持稳定，

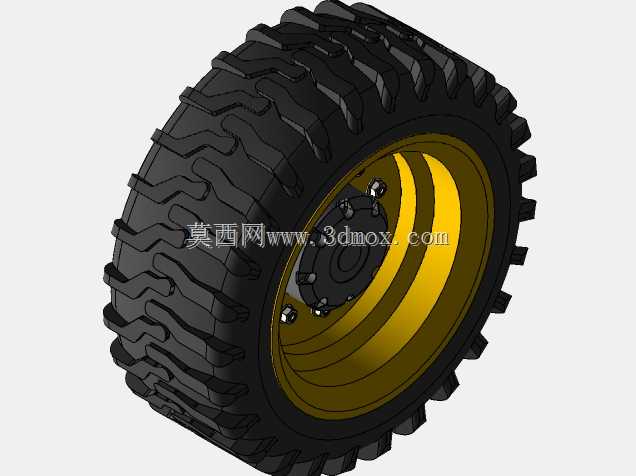

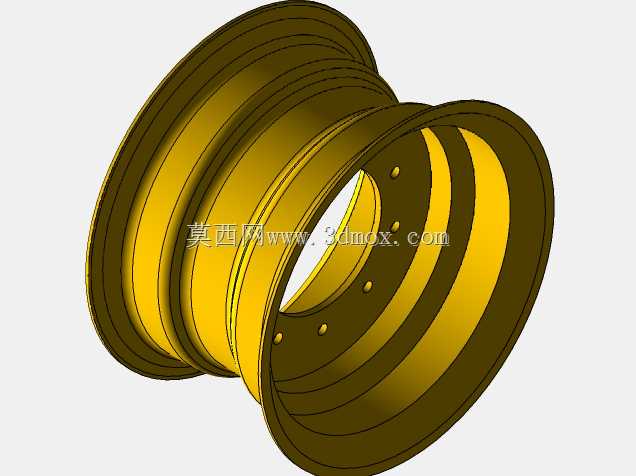

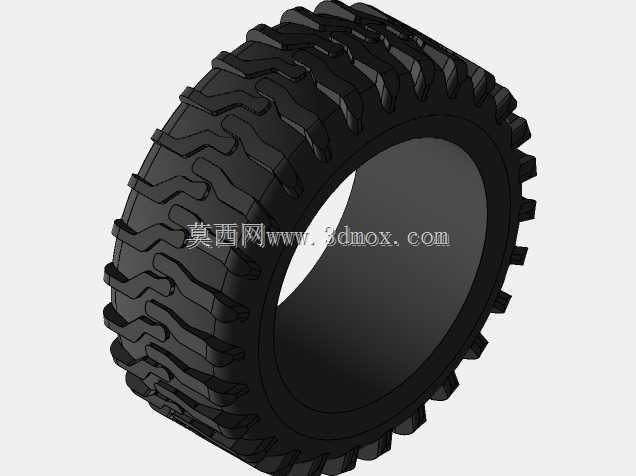

　　不会出现物料撒漏的情况，动臂根部铰接在车架两侧的加强支座上，支座位置通过有限元分析做了应力分散处理，重载举升时车架局部应力集中系数控制在许用范围内。动力舱布置在整机后部，采用后置后驱的布局形式，配重与动力总成集成布置，平衡前部工作装置重载时的整机重心，避免翘头风险，排气系统沿右侧车架向上延伸，排气口朝向斜上方，避免作业时扬尘被气流卷回进气侧。行走系统采用宽基越野轮胎，轮辋为分体式结构便于维护更换，轮胎接地比压经过匹配计算，在松软砂石路面作业时不会出现过度陷车的问题，左右轮的驱动管路独立布置，可实现原地转向，最小转弯半径控制在自身长度范围内，适配狭小空间的转向需求。液压系统采用分路供油逻辑，工作装置与行走系统的液压回路独立设置，

　　避免复合动作时出现流量干涉，操作手柄采用人机工程布局，驾驶员在坐姿状态下可轻松完成所有动作操作，驾驶室内部预留了安全带安装点与操纵机构的调节余量，适配不同体型操作人员的使用需求。整机的维护保养点均设置在可快速开启的舱门位置，空滤、液压油滤芯、燃油滤芯的更换无需拆解大面积覆盖件，日常点检的油位观察口直接外露，可快速掌握设备油液状态。前部工作装置的快换接口采用通用标准尺寸，可适配破碎锤、货叉、扫雪辊、四合一铲斗等多种属具，拓展设备的作业场景，快换机构的锁止结构采用机械+液压双重锁止，避免属具作业过程中意外脱落。车架主体采用箱型焊接结构，关键受力位置加装加强筋板，焊接坡口形式按照重载设备的焊接工艺要求设计，焊后整体去应力处理，减少长期重载作业下的结构变形。整机的离地间隙经过校核，在坑洼路面通行时不会出现底部托底的情况，后部动力舱的散热系统采用迎风布局，作业时散热气流可顺畅通过散热器，避免长时间重载作业出现过热问题。
