M6标准外螺纹真实尺寸三维建模作品

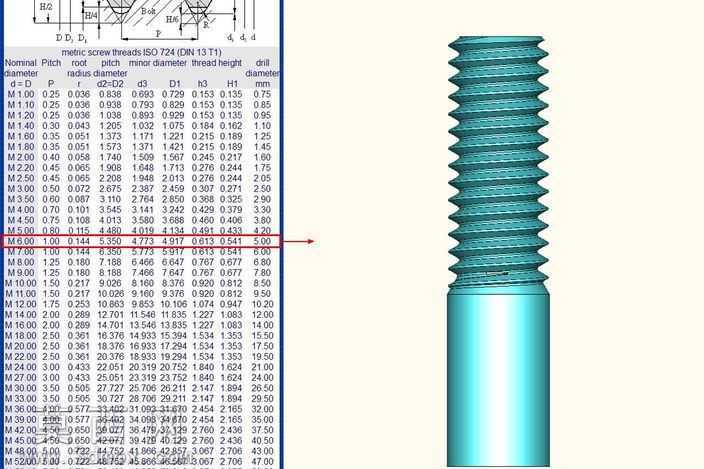

本次建模围绕公称直径6mm的普通公制外螺纹展开，严格遵循ISO724公制螺纹标准完成全参数化构建，全程依托三维建模软件的参数化设计逻辑，先梳理M6粗牙螺纹的核心参数：公称直径d=6mm，标准螺距P=1mm，螺纹大径基本尺寸6mm，中径基本尺寸5.350mm，小径基本尺寸4.917mm，牙型角为60°等边三角形，同时匹配对应的牙顶间隙、牙高参数，确保所有尺寸完全符合真实生产的公差要求。建模初期先绘制螺纹光杆基体，以圆柱体特征构建无螺纹的杆身部分，设置合理的杆身长度匹配常规M6螺纹紧固件的通用规格，保证杆身圆柱面的同轴度、圆柱度公差符合建模精度要求。螺纹牙型构建阶段，先在过杆身轴线的基准面上绘制符合标准的螺纹牙型截面轮廓，精准绘制牙顶、牙侧、牙底的轮廓线，确保牙型角角度准确，牙高尺寸匹配标准值，随后通过螺旋线特征生成与螺距完全匹配的螺旋引导路径，设置螺旋线的直径与螺纹大径一致，圈数匹配设计的螺纹有效长度，螺旋升角完全符合M6螺纹的真实角度。完成引导路径后采用扫描切除特征，沿螺旋线路径对牙型截面进行扫描切除，逐步生成连续的螺纹牙结构，过程中反复核对牙型的连续性，避免出现牙型错位、断面失真的问题，同时对螺纹起始端和收尾端进行合理的过渡处理，模拟真实螺纹加工时的收尾倒角结构，还原实际螺纹的端部形态。材质与渲染环节，为模型赋予金属材质，调整材质的金属度、粗糙度参数，模拟钢制紧固件的哑光金属质感，添加合适的环境光照，通过多角度光源凸显螺纹牙型的起伏结构，让螺纹的牙顶、牙侧、牙底的轮廓清晰呈现，方便直观查看螺纹的结构细节。建模过程中同步对照公制螺纹参数表逐一核对所有尺寸，确保大径、中径、小径、螺距、牙型角等核心参数完全符合标准要求，没有出现尺寸偏差，模型整体结构完整，既还原了M6螺纹的真实尺寸规格，也清晰展现了外螺纹的结构特征，可用于机械设计教学、紧固件结构演示、装配模拟等场景，帮助使用者直观理解标准螺纹的参数构成与形态特点，也可作为机械装配设计中螺纹连接部分的参考模型，为相关设计工作提供准确的结构参照。
