卧式多级离心泵工业级结构设计

　　在工业流体输送场景中，这类卧式多级离心泵的应用覆盖范围极广，从高层楼宇的供水增压、工业锅炉给水，到化工流程中的腐蚀性介质输送、矿山井下的排水作业，都能见到这类设备的身影。区别于单级离心泵，多级结构通过叶轮的串联布置，能够在相同叶轮直径、相同转速的条件下，实现更高的输出扬程，满足长距离、高阻力管路的流体输送需求。

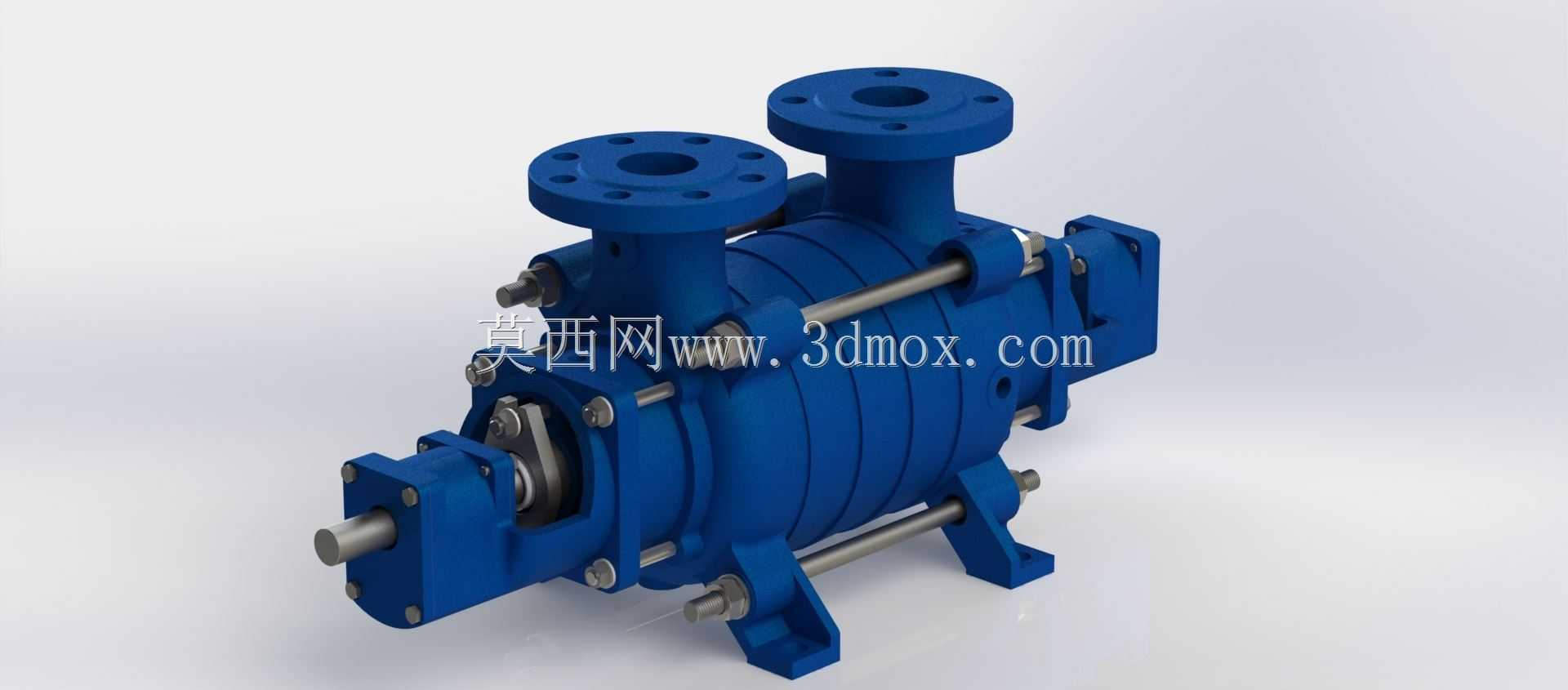

　　从实际功能特性来看，该泵体采用分段式筒体结构，各级叶轮沿主轴轴向依次排布，每一级叶轮出口对应设置导叶结构，将流体的动压能高效转化为静压能，逐级提升流体压力，避免单级叶轮高转速下容易出现的气蚀、效率衰减问题。泵体两端的轴承支撑结构采用对称布置，能够平衡叶轮高速旋转产生的轴向力，降低主轴运行过程中的挠度，延长密封件与轴承的使用寿命。进出口法兰采用垂直向上的布置方式，既能够适配水平敷设的管路安装需求，也能减少泵体启停过程中管路应力对泵壳的拉扯，降低安装对位的难度。

　　设计过程中首先要考虑的是安装边界的适配性，泵体底部的铸造支脚设置了长圆形安装孔，能够适配不同规格的混凝土基础或钢制机架安装，允许安装过程中存在小范围的位置偏差，降低现场施工的对位精度要求。主轴伸出端采用标准轴伸尺寸，能够直接匹配标准规格的联轴器，与Y系列三相异步电机直连安装，无需额外定制过渡连接件，减少现场安装的配件准备工作。泵体两端的密封腔预留了足够的安装空间，既可以安装填料密封实现低成本的密封方案，也可以换装机械密封满足无泄漏输送的要求，适配不同工况的密封需求。

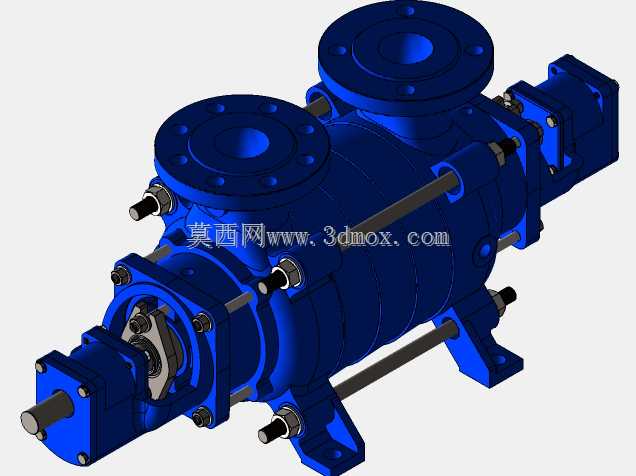

　　从结构细节来看，各级泵壳之间通过穿杠螺栓拉紧密封，相邻泵壳结合面采用止口定位，保证各级流道的同轴度，避免流道错位造成的流体阻力损失、效率下降问题。叶轮采用闭式结构设计，前后盖板设置有密封环，能够减少叶轮出口高压流体向进口侧的回流，提升泵的容积效率，密封环作为易损件采用可拆卸结构，磨损后可单独更换，无需更换整个叶轮，降低设备后期维护成本。泵体顶部设置有排气螺塞，首次启动前可拧开螺塞排净泵腔内的空气，避免气缚现象导致的泵无法正常吸液；底部设置有放水螺塞，长期停机或冬季低温环境下可排净泵腔内残留液体，避免冻裂泵壳或积液腐蚀流道。

　　在选型适配过程中，这类多级泵的结构设计需要兼顾不同工况的通用性，流道的水力模型经过优化，在宽广的流量区间内都能保持较高的运行效率，避免工况点偏移时效率大幅下降。轴承部位预留了注油孔，可定期补充润滑脂，保证轴承在高速运转下的润滑状态，减少运转过程中的温升与磨损。整体结构的拆装逻辑清晰，检修时只需拆开端盖与穿杠螺栓，即可依次取出各级叶轮、导叶与主轴，无需整体拆卸进出口管路，大幅缩短现场检修的停机时间，适配连续生产场景下的快速维护需求。对于结构设计从业者而言，该模型完整还原了多级泵的内部流道、支撑结构、密封位置与连接细节，可作为同类型泵体结构设计的参考范本，也可用于泵站管路布置的干涉检查、安装空间校核工作，帮助设计人员在方案阶段就提前预判安装、维护过程中可能出现的空间冲突问题，减少后期现场施工的变更成本。
