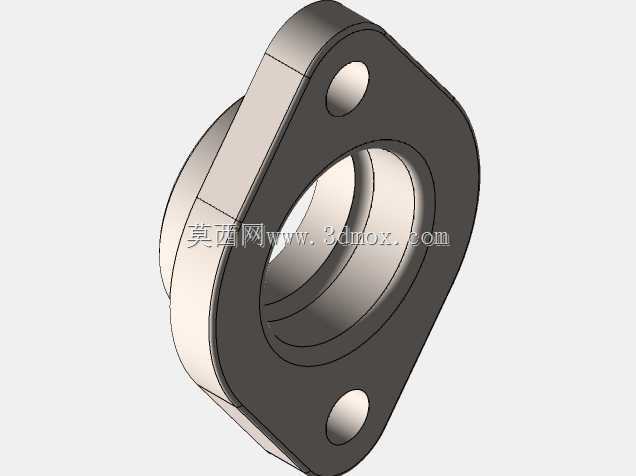

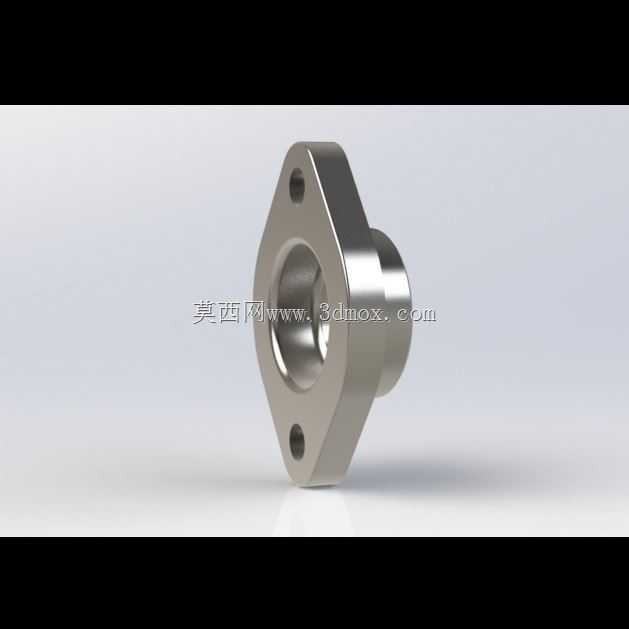

泵用菱形法兰安装式密封压盖结构

　　在离心泵、转子泵等各类工业泵的腔体密封结构中，密封压盖是承担轴向定位、密封副压紧、介质防泄漏功能的核心承载零件，本次呈现的菱形法兰式密封压盖，是针对中小口径泵腔密封场景优化的成熟结构方案。从实际装机场景来看，这类压盖多用于泵体端盖外侧的机械密封或填料密封部位，压盖的凸台止口会嵌入泵体对应的密封腔台阶孔内，实现径向定位，避免密封组件在泵轴高速运转过程中出现偏心偏磨，而菱形法兰的两个安装孔则穿过螺栓与泵体端面锁合，提供稳定的轴向压紧力，保证密封件与轴套、泵体端面的贴合压力处于设计区间内，既不会因压力过大导致密封件过早磨损，也不会因压力不足出现介质沿轴向外泄的问题。

　　从结构设计逻辑来看，这款压盖采用菱形切边法兰而非整圆法兰，核心考量是在满足安装强度与压紧力覆盖要求的前提下，尽可能压缩零件的外轮廓尺寸，适配泵体端侧安装空间局促的场景——很多工业泵的端侧会布置轴承座、管路接口或者外接传感器，整圆法兰的外圆容易和周边部件产生安装干涉，切去两个非安装边的多余材料后，法兰的最大宽度尺寸可以缩小近三分之一，同时两个安装孔的中心距保持与泵体原有安装螺孔完全匹配，不需要对泵体端盖做额外改造就能直接替换安装，大幅降低现场运维的改造成本。压盖中心的通孔与泵轴之间预留了合理的径向间隙，这个间隙值经过反复校核，既要保证轴运转时不会和压盖内孔发生刮蹭，也要控制间隙大小避免外界粉尘、水汽进入密封腔污染密封面，同时通孔内侧预留了倒角，方便安装时引导密封组件的静环部分顺利就位，避免装配时切伤密封件的橡胶包覆层。

　　从安装边界尺寸来看，这款压盖的凸台外径与泵体密封腔的止口孔采用H7/h6的间隙配合，装配时不需要大力敲击就能顺利推入，同时配合间隙控制在0.02mm以内，能有效限制密封静环的径向窜动；法兰端面的两个安装孔为光孔设计，孔位公差控制在±0.1mm范围内，保证现场安装时螺栓能顺利穿入，不会出现孔位错位需要重新铰孔的问题；压盖的总厚度经过强度校核，在螺栓达到规定拧紧力矩时，法兰面的最大变形量不超过0.01mm，不会因为法兰变形导致密封面压力分布不均出现局部泄漏。压盖的法兰背面与凸台衔接处做了R2的过渡圆角，避免应力集中导致零件在长期受交变载荷、介质腐蚀的工况下出现开裂，尤其是输送带有一定腐蚀性的工业介质时，过渡圆角的设计能减少介质残留堆积，降低局部腐蚀的风险。

　　在实际功能表现上，这款压盖的压紧面采用了精车加工，表面粗糙度达到Ra1.6，能和密封静环的背面完全贴合，保证压紧力均匀传递到整个密封端面，避免出现局部压力过大导致密封环碎裂，或者局部压力不足导致密封面开启泄漏。和普通的整圆压盖相比，菱形结构的压盖在拆装时也更具优势，现场运维时不需要拆除周边的管路或者相邻部件，只要松开两个固定螺栓就能将压盖沿轴向抽出，更换密封件的作业时间能缩短40%以上，对于需要定期更换密封易损件的泵类设备来说，这种结构能大幅降低设备停机维护的时间成本。在建模过程中，所有的配合尺寸、形位公差都完全按照泵类密封件的安装规范设定，止口的同轴度、安装孔的位置度、压紧面的平面度都符合行业通用的技术要求，既可以直接用于现有设备的备件替换建模参考，也可以作为同类型密封结构设计的基础原型，根据不同的泵腔尺寸、密封规格调整对应参数即可快速衍生出适配不同工况的压盖结构。
