带键槽阶梯式传动机械轴结构设计

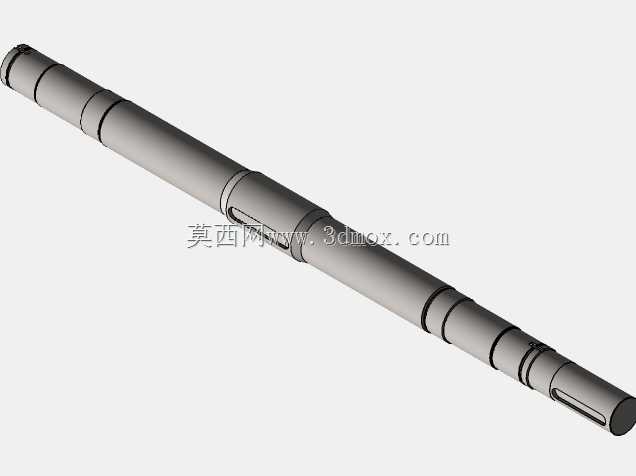

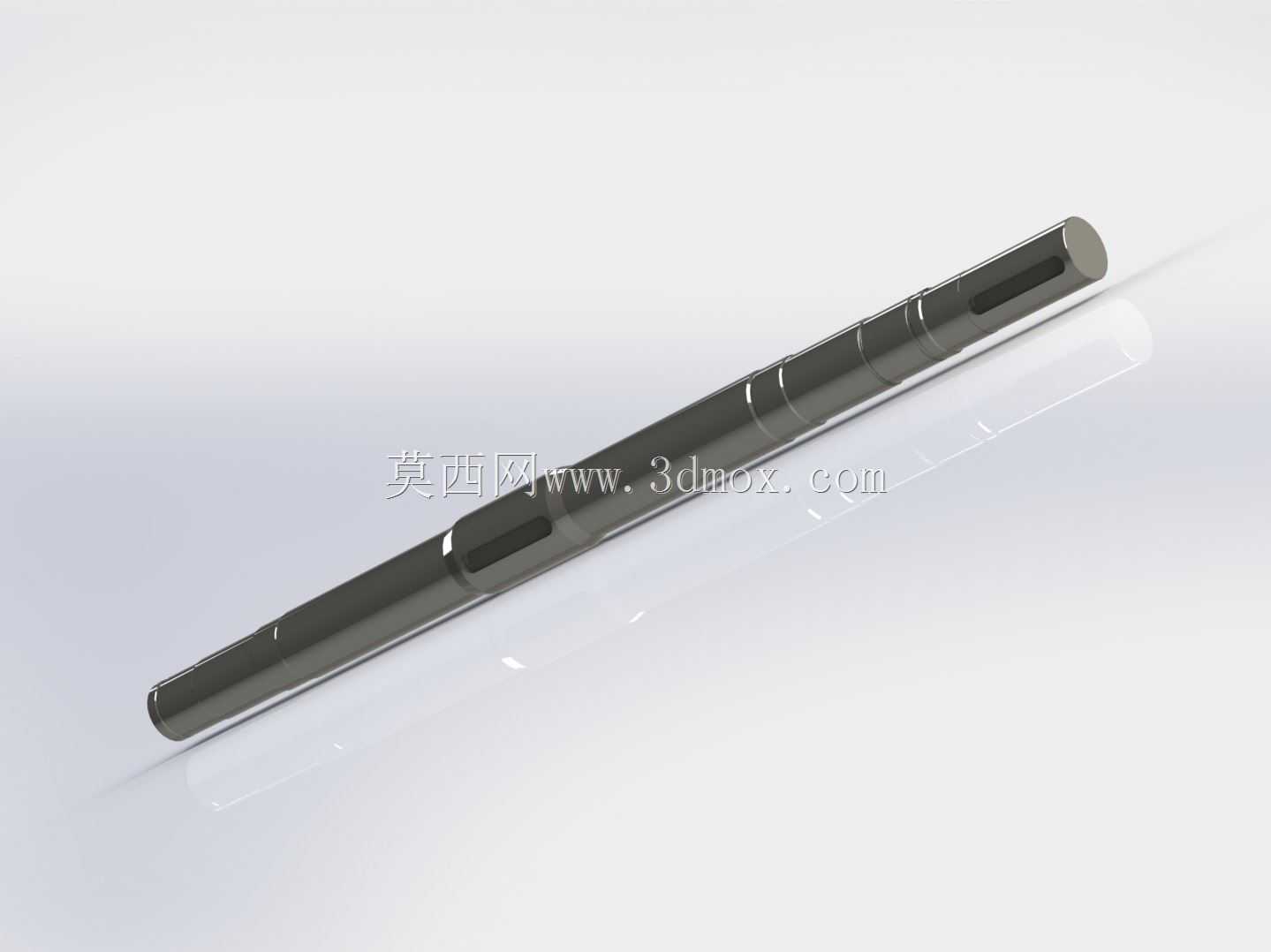

　　在各类旋转传动设备中，轴类零件是连接动力输出端与执行端的核心承载构件，这款阶梯式带键槽的机械轴，主要适配中低载荷的常规传动场景，常见于小型输送机驱动端、普通机床进给机构、农用机械传动箱、轻工包装设备的动力传递单元中，承担扭矩传递、支撑旋转零件的核心作用。从结构设计逻辑来看，这款轴采用多段阶梯式布局，并非等径光轴结构，不同轴段的直径差是为了满足轴上零件的装配定位需求：装配时轴承、传动轮、隔套等零件可以顺着轴端小直径段推入，抵达对应轴肩位置时自然形成轴向定位，不需要额外增加过多的定位套结构，既简化了装配流程，也能减少轴上零件的累计装配误差。轴身上加工的两处平键槽，分别对应不同轴段的传动零件安装位，键槽的宽度、深度匹配标准平键的尺寸公差，

　　装配时通过平键实现轴与轮毂的周向固定，保证扭矩传递过程中不会出现轴与轮毂的相对转动，避免传动失效。轴的两端做了倒角处理，并非直角端面，这一细节设计是为了装配时引导零件顺利套入轴段，同时避免装配过程中尖锐棱边划伤操作人员、刮伤配合零件的内孔表面。从安装边界来看，这款轴的各段轴径公差按照过渡配合要求设计，适配标准深沟球轴承的内孔配合公差，安装时轴承内圈与轴段过盈配合，外圈与设备箱体的轴承座孔过渡配合，轴的轴向窜动通过轴肩与轴承端盖共同限制，不需要额外设计复杂的轴向锁紧结构。轴的表面粗糙度根据不同功能段做了区分：与轴承、轮毂配合的轴段表面粗糙度要求更高，非配合的轴段表面粗糙度要求适当放宽，在保证配合精度的前提下控制加工成本。在实际工况中，

　　这款轴主要承受扭矩载荷与少量的弯曲载荷，因为轴上支撑的旋转零件重量不大，传动过程中的径向载荷较小，所以轴的直径梯度设计没有做过大的变径，避免轴肩位置出现应力集中，长期运转过程中减少轴肩处的疲劳断裂风险。设计过程中，键槽的位置特意避开了轴肩的应力集中区域，键槽的端部做了圆角过渡，避免键槽端部出现应力集中导致的裂纹萌生。轴的整体同轴度公差按照7级精度设计，保证装配后轴的旋转跳动量在允许范围内，减少运转过程中的振动与噪音，延长配套轴承的使用寿命。在设备维护场景中，这种阶梯轴的拆卸也比较便捷，因为各轴段的直径差形成了天然的拆卸受力点，可以用拉马顶住轴端，勾住对应零件的端面顺利拆卸，不会出现等径光轴上零件拆卸时无处施力的问题。

　　对于传动系统的选型来说，这类轴的适配性较强，只要对应传动扭矩、安装跨距、配合零件的内孔尺寸匹配，就可以替换使用，不需要对设备的安装箱体做额外改造。轴的材料选用常规的45号钢调质处理即可满足使用要求，调质后的硬度在HB220-250区间，既有足够的强度承受扭矩载荷，也有较好的韧性抵抗冲击载荷，不需要采用价格更高的合金钢材料，兼顾使用性能与加工成本。在三维建模过程中，这类轴的建模需要重点注意各轴段的同轴度约束，键槽的对称度约束，倒角、圆角的尺寸匹配，避免建模时出现轴段不同心、键槽偏移导致的工程图标注错误，后续生成加工图纸时可以直接提取模型的尺寸参数，减少绘图的重复工作量。
