铸铁材质卧式单级离心泵结构设计

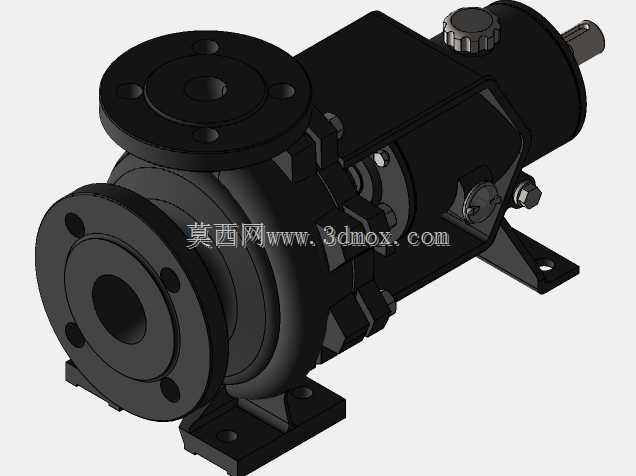

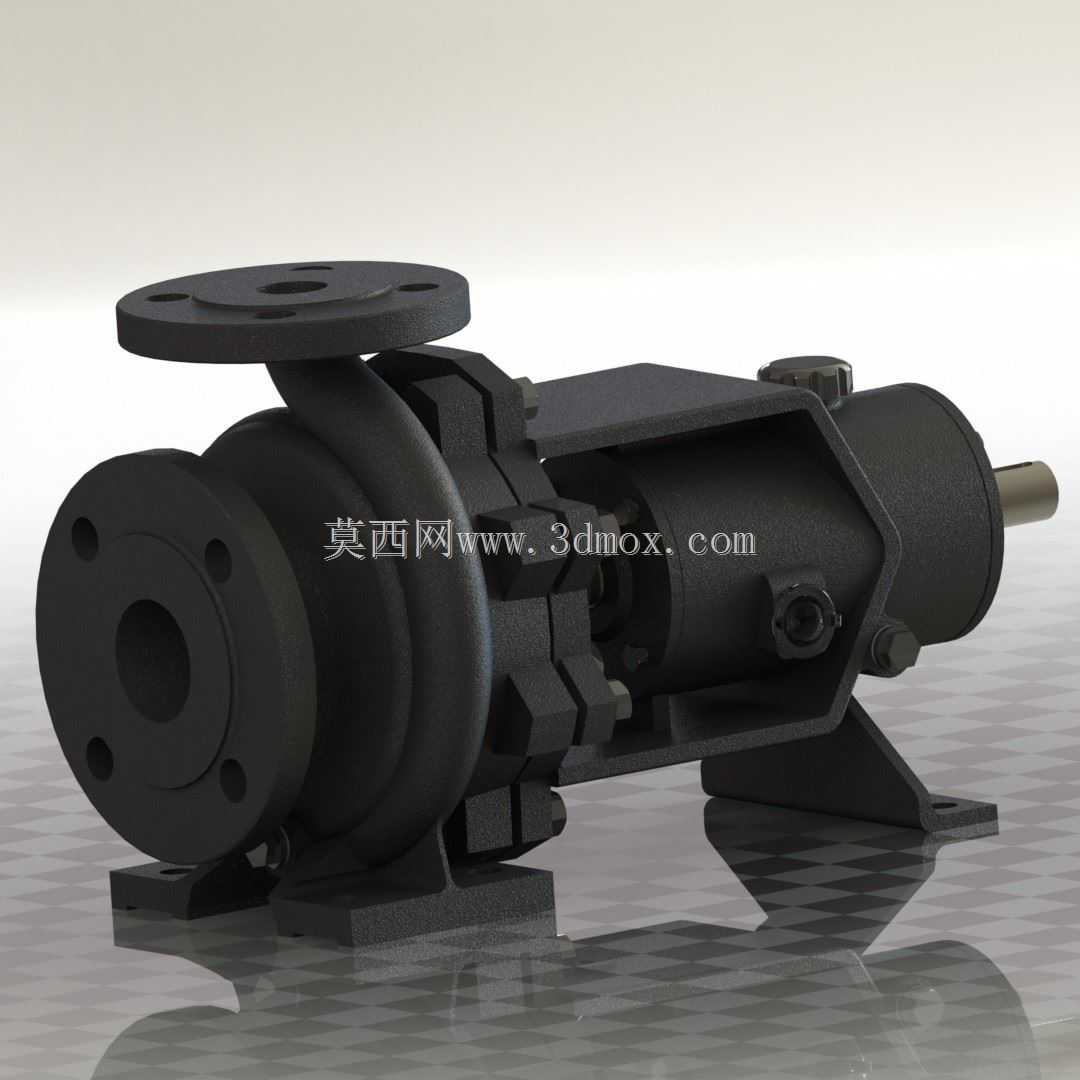

　　这款离心泵的结构设计完全围绕常规工业流体输送场景的实际使用需求展开，泵体整体采用铸铁材质成型，在兼顾壳体承压能力的同时，也能适配多数常规工业工况下的介质耐受要求，不管是循环水输送、轻度腐蚀性工业流体转运，还是生产流程中的工艺介质增压，都能通过对应的过流部件细节调整匹配使用需求。从安装边界来看，整机采用卧式底脚安装结构，底部的一体式安装支座预留了标准螺栓固定孔位，安装时不需要额外制作复杂的转接支架，直接通过地脚螺栓就能固定在混凝土基础或者钢制设备机架上，进出口法兰均采用标准圆形法兰结构，法兰端面的螺栓孔分布完全匹配通用工业管道的连接尺寸，现场配管时不需要单独加工非标连接件，能大幅缩短现场安装的对接周期。

　　从功能特性上看，这款单级离心泵的叶轮腔与轴承支撑段采用同轴一体式布局，泵轴的支撑位置做了针对性的载荷分散设计，运行过程中叶轮转动产生的径向力可以通过两端的支撑结构均匀传递到泵体壳体上，避免长期运行出现轴系偏磨的问题。泵体的流道设计采用了渐扩式压水室结构，流体从轴向入口进入叶轮腔后，随着叶轮的高速旋转获得动能，再通过压水室的流道逐步将动能转化为压力能，整个流道的过渡区域没有明显的直角突变，能有效降低流体在泵腔内部的湍流损失，提升整机的运行效率。密封段的结构预留了标准的密封件安装空间，既可以适配常规的填料密封结构，也能根据输送介质的特性更换为机械密封，不需要对泵体的密封腔做额外的二次加工，能覆盖不同密封等级的使用需求。

　　在设计思路上，这款泵的结构完全遵循易维护、高通用性的原则，泵体与轴承座的连接采用止口定位加螺栓紧固的结构，检修时只需要拆开连接螺栓就能将转子组件整体从泵腔中抽出，不需要拆卸进出口的连接管道，大幅降低后期运维的拆装工作量。进出口法兰的位置采用水平轴向吸入、垂直径向排出的布局，这种布局方式既符合多数工业现场的管道走向习惯，也能保证泵入口的流体流态稳定，避免因为入口流道偏折导致的气蚀问题。泵体的外壳表面做了均匀的壁厚设计，铸造过程中能有效避免出现壁厚不均导致的缩孔、砂眼等铸造缺陷，同时壳体的外表面预留了排气、泄放的接口位置，现场调试时可以通过排气阀排净泵腔内的空气，停机检修时也能通过泄放口排空泵腔内残留的介质，避免残留介质长期滞留腐蚀泵腔内部。

　　从实际选型适配的角度来看，这款泵的整体轴向尺寸、径向安装空间都控制在常规卧式离心泵的标准安装尺寸范围内，同参数规格的旧泵更换时可以直接匹配原有基础的安装孔位，不需要重新调整基础或者管道位置。轴承段的外侧预留了联轴器安装的轴伸位置，既可以搭配标准电机通过联轴器直连传动，也能根据现场的安装空间需求增加皮带轮传动结构，传动方式的适配性较强。泵脚的支撑位置做了加强筋结构延伸，泵体运行过程中产生的振动可以通过加强筋快速传递到安装基础上，降低整机运行的振动幅值，延长密封件和轴承的使用寿命。过流部件的叶轮采用闭式结构设计，输送清洁无大颗粒杂质的介质时，效率比开式叶轮更高，同时叶轮的前后盖板都做了平衡孔设计，能平衡叶轮前后的压力差，降低轴系的轴向载荷，减少推力轴承的受力负荷。
