双法兰连接中间轴承皮带轮结构

　　在长轴系动力传输场景中，当动力输入与输出端跨距较大，单根传动轴自身挠度无法满足回转精度要求时，这类带中间支撑结构的皮带轮就会成为传动链路里的核心衔接部件。它不同于普通悬臂安装的皮带轮，不需要依附轴端的键槽做单侧固定，而是通过两端的法兰盘面直接对接两侧的传动构件，自身集成的中间轴承位可以独立承担径向载荷，把皮带张紧产生的下压力直接通过自身壳体传递到设备基座，不会把额外弯矩附加到两侧的传动轴上，从根源上降低长轴运行时的挠曲变形风险。

　　从实际应用场景来看，这类结构常见于纺织机械的长龙筋传动、输送线的分段动力衔接、大型风机的中间传动段，还有部分农业机械的分动箱输出端，这些场景的共性是动力传输距离超过单根轴的合理支撑跨距，普通带轮安装后会让轴承受力点偏离支撑位，长期运行容易出现轴颈疲劳断裂、轴承过早磨损、皮带跑偏掉带的问题。这个带轮的设计思路就是把传动功能和支撑功能整合到一个组件上，两端法兰的螺栓孔做等节距圆周分布，安装时不需要额外调整带轮的径向跳动，只要把法兰止口和对接构件的定位止口嵌合，拧紧紧固螺栓就能保证带轮的回转同轴度，比传统的轴装式带轮安装效率高很多，后期维护更换时也不需要拆动两侧的轴系构件，只要松开法兰连接螺栓就能整体拆下替换。

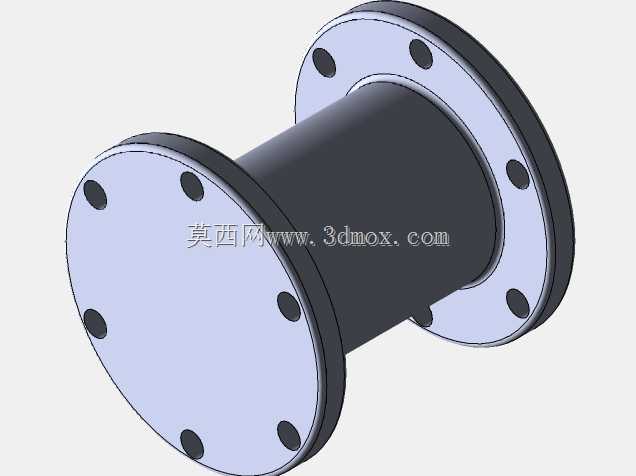

　　看结构细节，中间的筒体部分是轴承的安装腔体，内径尺寸按照常用深沟球轴承或者调心滚子轴承的外径公差做基孔制配合，筒壁厚度经过载荷校核，既要保证轴承压装后不会出现腔体变形，也要控制整体重量，降低回转时的自身离心力。两端的法兰盘厚度根据螺栓规格做对应设计，每个法兰面均匀分布6个安装螺栓孔，孔位的节圆直径避开筒体的焊缝位置，避免应力集中，法兰和筒体的连接位置做了圆角过渡，没有直角应力槽，长期承受交变载荷时不会在衔接位置出现开裂。皮带轮的轮面部分做了中高处理，也就是轮面中间位置比两端略高0.2到0.3毫米，这个细节是为了让皮带运行时自动保持对中，不会因为安装的微小偏差出现皮带往一侧窜动的问题，轮面的粗糙度控制在Ra3.2左右，既不会因为太光滑导致皮带打滑，也不会因为太粗糙加速皮带底面的磨损。

　　安装边界方面，这个组件的整体长度要匹配两侧轴系的预留间隙，法兰止口的直径公差选H7级，和对接构件的止口配合后径向跳动可以控制在0.05毫米以内，安装时不需要额外做动平衡校正，因为自身结构是完全轴对称设计，材质均匀的情况下剩余不平衡量完全满足常规工业传动的G6.3级平衡要求。需要注意的是，这类带轮的张紧力调整不能直接作用在筒体上，要通过两侧的张紧机构调整皮带松紧，避免筒体受径向挤压导致内部轴承的游隙变小，出现轴承发热抱死的问题。另外，腔体内部的轴承在装配时要预先填充适配运行温度的润滑脂，两端法兰和筒体的结合面可以加装薄密封垫，防止运行时润滑脂甩出，也能阻挡外界的粉尘、水汽进入轴承腔体，延长轴承的使用寿命。

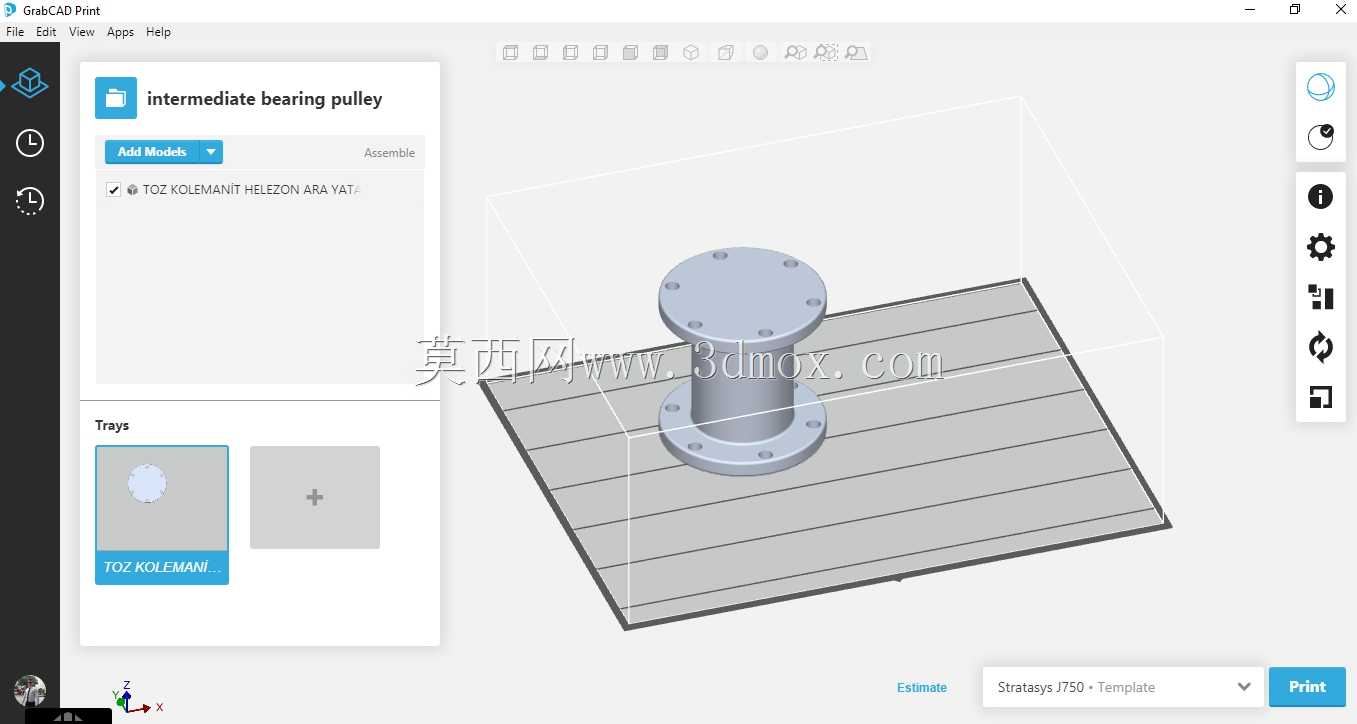

　　在做三维建模的时候，这个零件的特征构建顺序要先从中间筒体的回转特征开始，再拉伸两端的法兰盘，之后阵列螺栓孔，最后处理轮面的中高特征和各个位置的圆角过渡，建模时要注意螺栓孔的位置度约束，保证两个法兰的孔位同轴对齐，不然安装时会出现螺栓穿不进去的问题。另外，轴承安装位的内径尺寸要严格按照所选轴承的外径公差标注，不能随意放缩尺寸，不然会出现轴承压装后过松跑外圈，或者过紧导致轴承游隙消失的问题。对于选型人员来说，选这类带轮的时候首先要确认两端法兰的止口尺寸、螺栓孔节圆和数量是否和现有对接构件匹配，再确认中间腔体适配的轴承载荷等级是否满足皮带张紧后的径向力要求，最后核对轮面的宽度是否适配所用三角带或者平皮带的规格，不需要额外做结构修改就能直接替换安装，减少现场改制的工作量。
