离心式径向叶轮流体机械核心部件

　　这类径向离心叶轮是流体输送与能量转换设备里的核心过流部件，日常在离心风机、中低压离心水泵、小型涡轮增压器压气机端、工业吸尘设备动力段、物料气力输送系统的风源端都能见到它的身影，和轴流叶轮不同，它的做功逻辑是依靠高速旋转时叶片对介质的离心抛射作用，把轴向进入叶轮中心的介质沿径向甩出，在这个过程中把主轴输入的机械能转化为介质的压力能与动能，最终实现介质的加压输送或者能量输出。

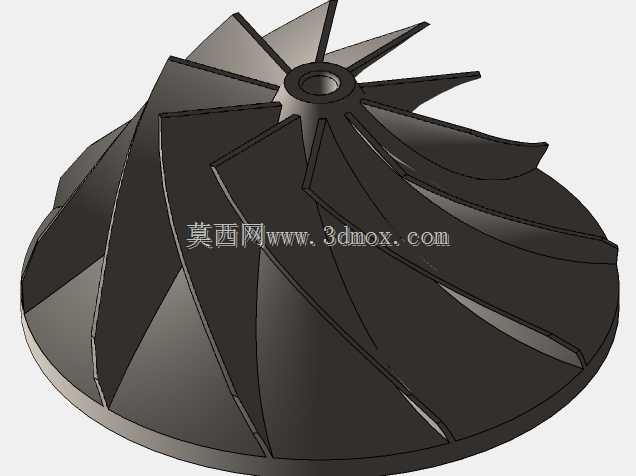

　　从结构设计逻辑来看，这个叶轮采用的是后弯式长短叶片间隔排布的方案，长叶片从轮毂中心的安装孔位置一直延伸到叶轮外圆边缘，短叶片布置在相邻两片长叶片的流道中段位置，这种设计首先是解决了单一长叶片在大流量工况下容易出现的流道入口气流阻塞问题，短叶片可以对进入流道的介质起到分流导向作用，减少叶片入口处的介质冲击损失，同时还能避免长叶片数量过多带来的叶轮整体重量偏大、转动惯量过高的问题，兼顾了气动效率和转子系统的动态响应特性。叶片的型线是空间扭曲曲面，不是简单的平板折弯结构，从轮毂侧到轮盖侧的叶片安装角是渐变的，这是为了匹配介质从轴向进入转为径向流出的流动轨迹，让介质在整个流道内的速度变化更平缓，减少流道内的涡流、脱流等不稳定流动现象，降低设备运行时的气动噪声，同时拓宽叶轮的高效工作区间，让设备在流量波动的工况下也能保持相对稳定的效率。

　　叶轮的主体结构分为轮毂、叶片、轮盘三个部分，中心的安装孔是和设备主轴配合的定位面，孔的加工精度直接决定了叶轮的动平衡表现，实际设计中这个位置通常会采用H7/k6的过渡配合，搭配键槽传递扭矩，部分高速工况下还会在轮毂端面设计锁紧螺纹孔，用锁紧螺母把叶轮轴向固定在主轴轴肩上，防止高速旋转时出现轴向窜动。轮盘是承载所有叶片的基体结构，从中心轮毂位置向外圆方向厚度逐渐减薄，这种变厚度设计一方面是降低叶轮外缘的重量，减小高速旋转时的离心应力集中，另一方面也能匹配流道的通流截面变化，让介质在流道内的流速变化符合设计预期。叶片和轮盘、轮毂的连接位置都做了圆角过渡处理，避免直角位置的应力集中，毕竟叶轮高速旋转时叶片根部承受的离心力和介质交变冲击力都很大，圆角过渡能大幅降低疲劳开裂的风险，延长部件的使用寿命。

　　从安装边界来看，这类叶轮的轴向安装尺寸需要匹配设备蜗壳的内腔宽度，叶轮外圆和蜗壳内壁之间需要保留均匀的径向间隙，间隙过大会导致介质从叶轮出口高压区回流到入口低压区，降低设备容积效率，间隙过小则容易因为主轴跳动、叶轮热变形出现叶轮擦碰蜗壳的故障，实际装配中这个径向间隙通常控制在叶轮直径的千分之三到千分之五之间。叶轮的轴向定位需要保证入口端和设备进风口的导流圈对齐，导流圈会伸入叶轮入口一定深度，减少入口处的介质泄漏，同时避免进风出现紊流。设计这类叶轮的时候，首先要根据目标工况的流量、压力参数计算出叶轮的外圆直径、入口直径、叶片出口安装角这些核心参数，再通过流场仿真调整叶片的空间型线，反复迭代优化流道内的介质流动状态，之后还要做结构强度校核，计算最高工作转速下的叶轮应力分布、变形量，确保最大应力位置的安全系数满足设计要求，最后还要做动平衡校正，因为这类旋转部件如果动平衡精度不够，设备运行时会产生剧烈振动，轻则导致轴承过早损坏，重则出现叶轮碎裂的安全事故，通常这类工作转速在每分钟几千转的叶轮，动平衡精度需要达到G2.5级以上。

　　在实际应用场景里，不同工况下的叶轮材质选择也有区别，输送普通空气的通风机叶轮可以采用镀锌钢板冲压焊接或者工程塑料注塑成型，输送有腐蚀性介质的化工泵叶轮会采用不锈钢或者氟塑料材质，而涡轮增压器用的高速压气机叶轮因为工作转速能达到每分钟十几万转，通常会采用铝合金铣削或者钛合金铸造工艺，来满足高强度轻量化的要求。这个叶轮的结构属于闭式叶轮吗？不，从展示的结构来看它是半开式叶轮？不对，图里的叶轮没有前盖板，属于半开式径向叶轮，这种结构的优势是不容易被介质里的固体颗粒堵塞，适合输送含有少量粉尘、纤维的介质，比如工业吸尘设备、木屑气力输送风机里用的就是这类半开式叶轮，相比带前盖板的闭式叶轮，它的制造难度更低，对固体杂质的耐受能力更强，只是效率会比同参数的闭式叶轮略低一点，但是在对防堵要求高的工况下，这点效率损失是完全可以接受的。另外在设计的时候还要考虑叶轮的自清洁特性，叶片表面的光滑度、流道的过渡平顺性都会影响杂质在流道内的附着情况，如果流道内有突兀的台阶或者死角，介质里的粉尘很容易在这些位置堆积，时间长了会破坏叶轮的动平衡，导致设备振动变大，所以整个流道的曲面都要做顺滑过渡，没有明显的凸起或者凹陷。
