自行车传动用循环曲柄齿轮结构设计

　　这套曲柄齿轮组合件，核心服务于人力骑行类代步设备的动力传递环节，日常应用场景覆盖城市通勤自行车、入门运动山地车、公共共享单车等常见乘骑设备，是脚踏动力输入到后轮驱动输出路径上的核心传力构件。实际使用过程中，骑行者施加在脚踏上的垂直踩踏力，会通过曲柄杆身传递到中心轴位，再由同轴固定的链轮带动链条，将扭矩输送到后轮飞轮完成动力转换，整套构件直接决定了骑行过程中的力传递效率与蹬踏体感。从功能特性来看，构件分为两个核心功能段，长条形的曲柄杆身承担力臂作用，杆身采用渐变截面设计，靠近轴孔的位置截面尺寸更大，用来抵消踩踏峰值力矩带来的弯曲应力，靠近脚踏安装端的截面逐步收窄，在保证结构强度的前提下尽可能降低构件自重，减少骑行过程中的无效重量负载。

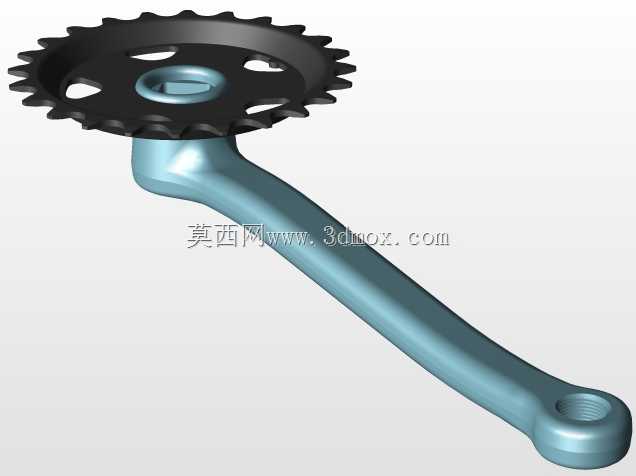

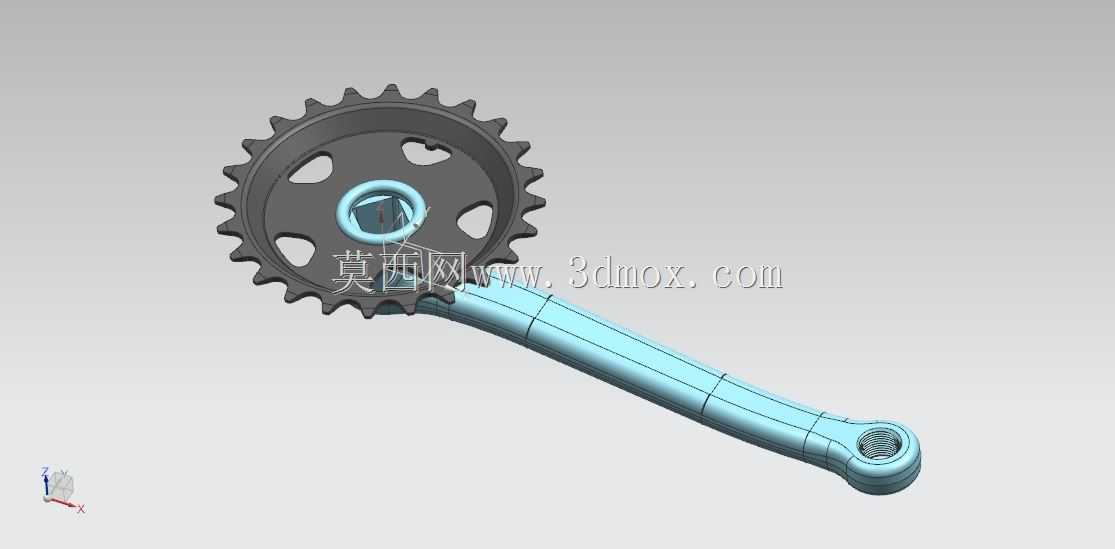

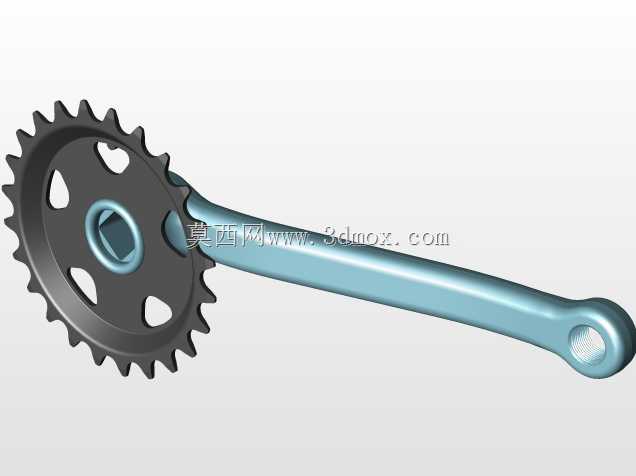

　　端部的链轮采用等距齿形设计，齿廓弧度完全匹配标准自行车链条的啮合间隙，啮合过程中不会出现卡链、跳齿问题，轮盘上开设的多个异形镂空孔，一方面可以进一步降低轮盘自身重量，另一方面骑行过程中可以引导气流穿过，减少轮盘高速转动时带来的风阻损耗。设计过程中首先要确定的是曲柄的有效力臂长度，这个尺寸直接关联骑行时的力矩输出比，力臂过长会导致蹬踏行程过大，膝关节弯折角度超出舒适活动范围，长时间骑行容易造成运动损伤，力臂过短则会导致同等踩踏力下输出扭矩不足，爬坡或者重载骑行时需要施加更大的蹬踏力，提升骑行体力消耗。中心安装轴孔的公差配合需要严格把控，孔位与中轴的配合间隙控制在过渡配合区间，既保证安装时可以顺利压入到位，

　　又不会因为间隙过大出现骑行过程中的径向晃动，避免长期交变载荷下出现轴孔磨损松旷的问题。链轮与曲柄的连接位采用一体化同轴定位设计，保证链轮齿圈的径向跳动量控制在极小范围内，转动过程中不会出现链条偏摆，减少链条与齿面的异常磨损。安装边界层面，曲柄端部的脚踏安装孔采用标准螺纹规格，可适配绝大多数市售通用自行车脚踏，不需要额外做转接处理；中心轴位的固定结构匹配常规方孔中轴的安装尺寸，替换安装时不需要对车架中轴位做额外打磨或改装，普通维修人员借助常规工具即可完成拆装更换。齿盘的外径尺寸与对应齿数匹配常规单速传动系统的传动比设定，搭配常规飞轮齿数可以实现符合日常通勤需求的踩踏频率区间，平路骑行时不需要过高的踏频就能维持舒适的骑行速度。

　　结构细节上，曲柄杆身的所有棱边都做了圆弧过渡处理，避免应力集中导致的杆身断裂问题，长期承受交变踩踏载荷时，应力可以沿着圆弧面均匀分散，不会在棱角位置出现应力累积造成的疲劳裂纹。链轮的齿尖位置做了微小的倒角处理，链条啮合入位时可以顺着倒角顺滑卡入齿槽，即使在骑行过程中链条出现小幅偏移，也能顺利导回正确啮合位置，不会出现齿尖卡滞链条的情况。整个构件的受力路径经过反复优化，踩踏力从脚踏端传入后，沿着曲柄杆身的加强筋方向传递到中心轴，再均匀分散到整个链轮盘面，每一处截面的强度都经过载荷校核，保证在正常骑行的冲击载荷下不会出现塑性变形或断裂失效。
