RábaSteiger拖拉机升降传动箱体结构设计

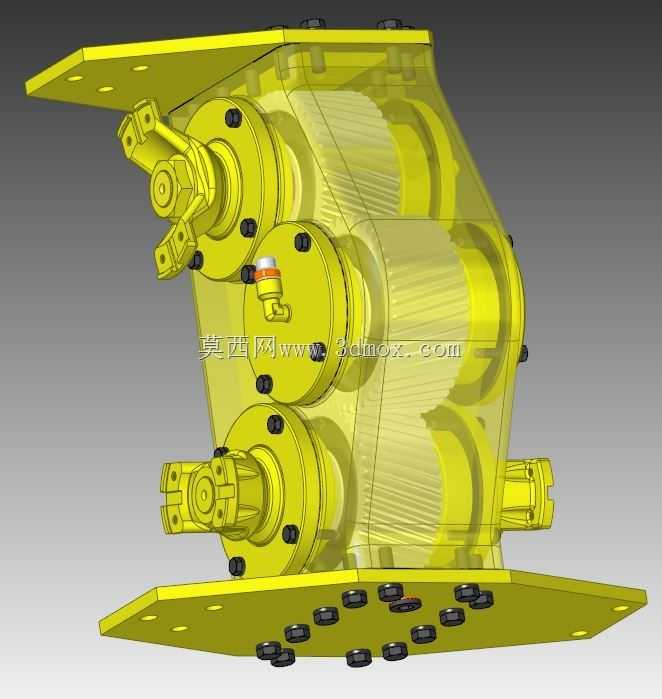

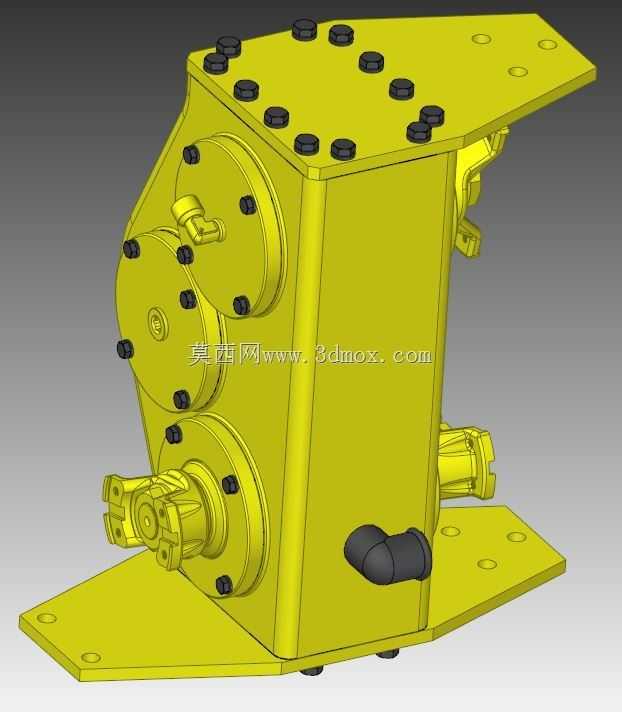

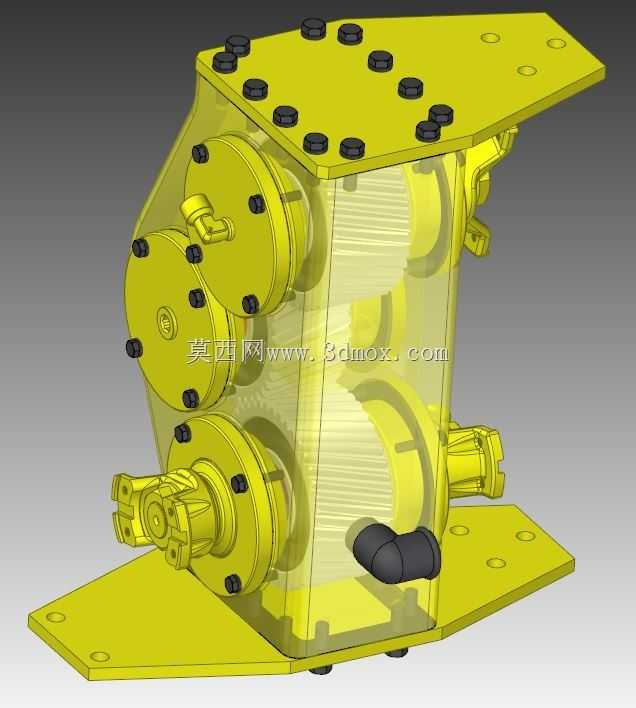

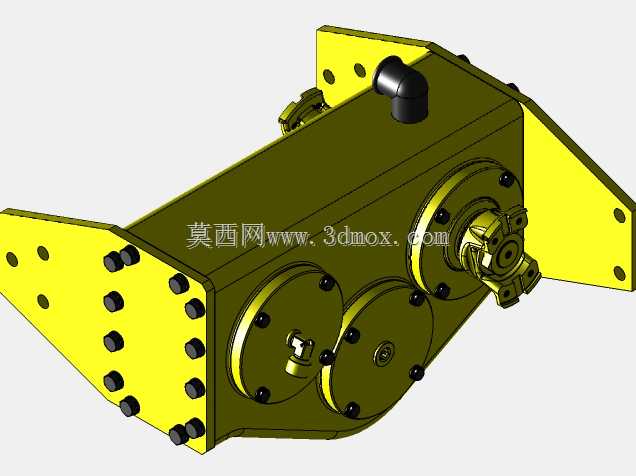

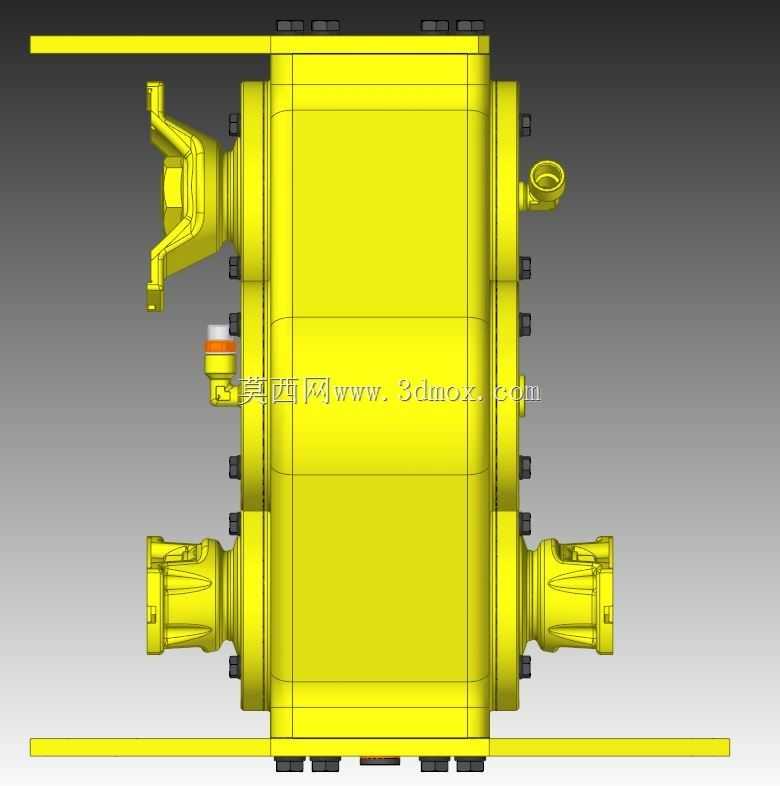

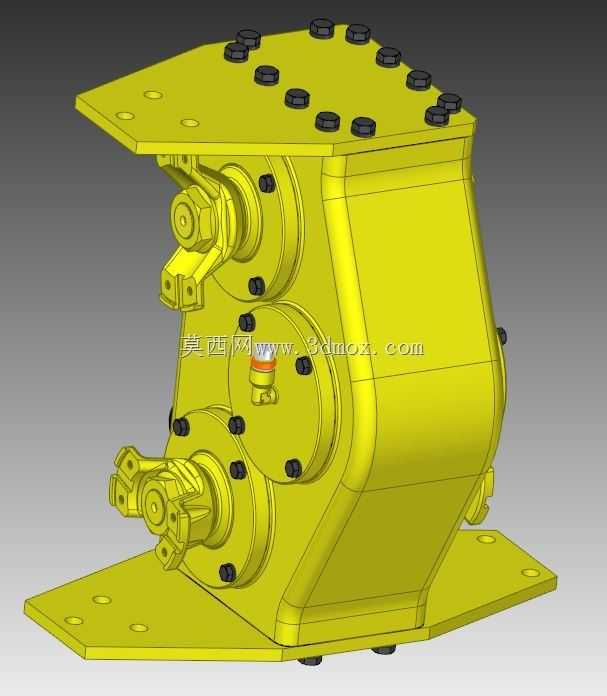

　　在大马力农用拖拉机的作业场景中，后悬挂系统的升降控制直接决定了农机具的挂接适配性与田间作业效率，这款配套Rába Steiger系列大马力拖拉机的升降箱，是连接液压动力输出、齿轮传动链路与后悬挂提升机构的核心承载部件，区别于普通拖拉机外置式提升器结构，该升降箱采用集成式箱体设计，将传动齿轮组、动力输出轴接口、液压执行元件安装位全部整合在密闭箱腔内部，既能够在满负荷作业时抵御田间泥水、秸秆碎屑的侵入，也能通过箱体内部的润滑油腔实现齿轮、轴承等运动部件的持续润滑，降低长周期作业的磨损速率。从结构设计逻辑来看，该箱体采用上下分体式法兰安装结构，上下安装法兰面均布多组螺栓孔，可直接固定在拖拉机后桥壳体的对应安装位上，

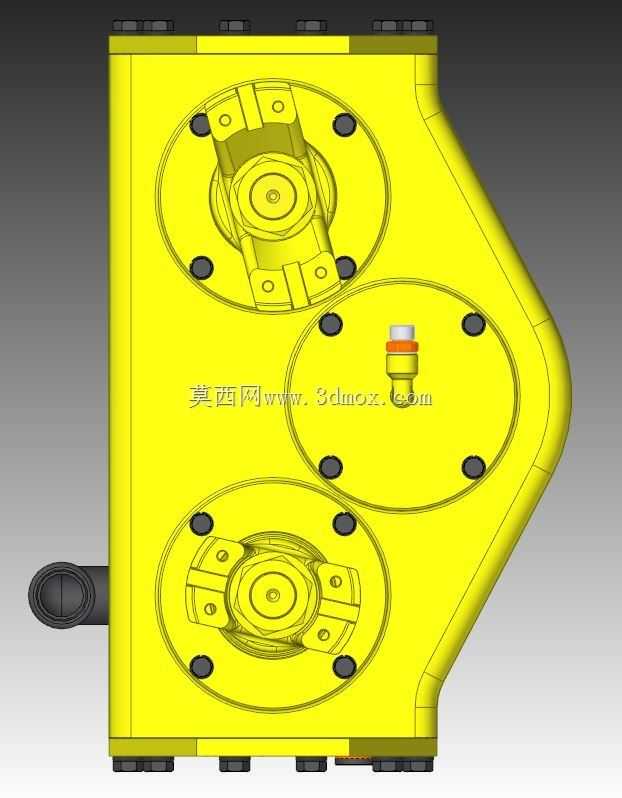

　　法兰面加工时预留的密封槽可适配耐油橡胶密封垫，避免箱体内齿轮油渗漏；箱体侧面伸出的三组轴类接口，分别对应动力输入轴、悬挂提升臂驱动轴、后置动力输出轴，其中动力输入轴通过花键结构与拖拉机后桥的动力输出端连接，将发动机传递至后桥的部分动力分流至升降箱内部的齿轮传动组，经过两级圆柱齿轮减速增扭后，将动力传递至提升臂驱动轴，驱动两侧的提升臂完成升降摆动动作，而另一组后置动力输出轴则可在升降作业的同时，为挂接的旋耕机、播种机等农机具提供持续的旋转动力，避免动力中断影响作业连贯性。在安装边界的设计考量上，箱体整体采用异形轮廓设计，在避让拖拉机后桥周边车架、液压管路、燃油管路的前提下，最大化拓展内部齿轮组的布置空间，箱体上预留的多个圆形端盖接口，

　　既可以作为齿轮装配时的操作窗口，也能在后期维护时无需拆解整个箱体，即可完成轴承更换、齿轮间隙调整等维保操作；箱体侧面集成的液压阀块安装位，可直接固定升降控制的液压分配阀，缩短液压油路的连接长度，减少管路压力损失，提升升降动作的响应速度。针对田间作业的大负载工况，箱体本体采用高强度铸铁材质铸造而成，箱体壁厚根据受力仿真结果做差异化设计，在轴承安装位、齿轮轴支撑位、法兰连接位等应力集中区域做局部加厚处理，并在箱体内壁设置多道加强筋结构，既能够提升箱体整体的结构刚性，避免满负载提升时箱体出现形变导致齿轮啮合错位，也能通过加强筋的结构优化箱体的散热效率，将齿轮传动过程中产生的热量快速传导至箱体外部，

　　避免长时间高负荷作业时箱体内油温过高导致润滑油性能衰减。在实际作业过程中，该升降箱可适配不同重量等级的后挂农机具，通过齿轮组的减速增扭作用，可将输入的小扭矩动力放大至满足大吨位农机具提升的扭矩需求，同时集成式的结构设计大幅减少了外部裸露的传动部件，降低了田间作业时秸秆缠绕、石块磕碰导致部件损坏的概率，相比分体式的升降传动结构，该集成箱体的装配工序更简单，在拖拉机总装线上可作为一个独立总成完成预装后再整体装配至后桥，有效提升整车的装配效率；在日常维保环节，箱体底部预留的放油螺塞可快速完成旧齿轮油的排放，顶部的注油口带有油位观察结构，可直观判断箱体内润滑油的液位高度，无需拆解部件即可完成常规的油液检查与更换操作，降低农机用户的日常维护成本。
