开槽盘头帕弗索M6紧固件结构设计

　　在各类轻载机械装配、电子设备壳体连接、工装夹具辅件固定场景中，这类开槽盘头紧固件的应用覆盖范围极广，从小型自动化设备的钣金护板安装，到实验室非标测试装置的构件拼接，再到民用机电产品的外壳组装，都能见到这类零件的身影。不同于沉头螺钉需要预先加工沉孔来保证安装后表面齐平，盘头结构的螺钉不需要对安装基面做锪孔处理，直接在光孔或者螺纹底孔上就能完成锁紧，对于厚度较薄、无法加工沉孔的钣金件、塑料件来说，这种结构能有效避免安装位置的应力集中，防止薄件在锁紧过程中出现压溃变形的问题。头部的一字开槽结构，适配最通用的一字螺丝刀，在没有专用旋具的应急装配场景下，甚至厚度适配的金属薄片都能完成临时松紧操作，场景适配性极强。

　　从设计逻辑来看，这款M6规格的紧固件头部直径做了针对性优化，比同规格普通盘头螺钉的头部承压面积更大，锁紧时头部对被连接件表面的压强更低，针对铝合金、亚克力、PVC等硬度较低的被连接材质，能减少锁紧过程中表面压痕的产生，也能降低长期使用后因为材料蠕变导致的预紧力衰减问题。杆部的尺寸公差按照普通紧固级标准控制，杆身与头部的过渡位置做了小圆弧倒角处理，避免热处理和冷镦成型过程中出现应力集中导致的头部断裂问题，同时这个圆弧过渡也能在安装时引导杆部顺利进入安装孔，减少杆部与孔壁的剐蹭。头部的开槽深度经过反复校核，既保证了旋具咬合时有足够的接触深度，不会因为槽深过浅导致拧转时打滑脱槽，也避免了槽深过大削弱头部的结构强度，防止在较大锁紧力矩下头部从开槽位置开裂。

　　安装边界方面，这款M6规格的紧固件适配的被连接件总厚度需要控制在合理区间，当用于穿光孔锁紧时，光孔直径推荐加工到6.4-6.6mm，既保证杆身能顺利穿过，也不会因为间隙过大导致连接后出现错位偏移。如果是直接拧入螺纹孔的使用场景，对应的内螺纹需要加工成标准M6粗牙螺纹，螺纹有效啮合深度不低于5mm，针对不同材质的基体，啮合深度需要做对应调整：拧入铝合金基体时有效啮合深度建议不低于8mm，拧入钢件基体时啮合深度不低于6mm，拧入塑料件基体时建议搭配金属预埋螺母使用，避免螺纹滑牙。头部的高度尺寸经过优化，安装后突出被连接件表面的高度控制在合理范围，不会因为突出过高影响周边构件的运动轨迹，也不会因为头部过薄导致旋拧时受力不足。

　　在实际设备维护场景中，这类开槽盘头螺钉的拆装不需要专用批头，普通维护人员借助常规工具就能完成拆装作业，对于需要频繁开盖检修的设备外壳、观察窗盖板等位置，这种紧固件的维护效率比内六角、梅花槽等需要专用工具的螺钉更高。同时盘头的外露结构也方便在检修时快速识别紧固件的松紧状态，不需要额外做标记就能直观看到头部是否有松动移位的痕迹。针对有防腐需求的使用场景，这类零件通常会根据使用环境做不同的表面处理，普通室内干燥环境采用镀锌处理就能满足防锈需求，潮湿或者有弱腐蚀的场景可以采用镀镍或者不锈钢材质，不同表面处理的版本结构尺寸完全一致，不需要调整安装孔的加工参数，互换性极强。

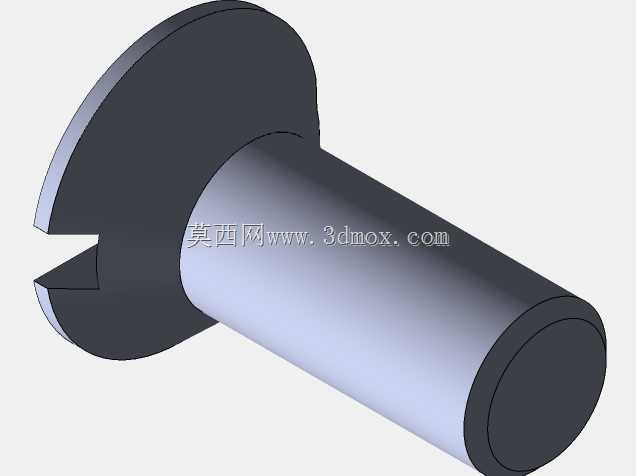

　　从建模逻辑来看，构建这个三维模型时首先要确定头部与杆部的同轴度基准，以杆部轴线作为所有特征的建模基准，先拉伸生成盘头的基本轮廓，再对头部边缘做倒圆角处理，之后拉伸生成杆部实体，在头部与杆部的衔接位置添加过渡圆弧，最后在头部端面切除出一字开槽，开槽的两侧面需要做微小的拔模角度，模拟实际冷镦成型时的出模斜度，也更贴近真实零件的工艺特征。建模过程中需要注意开槽的对称度，保证开槽中心与杆部轴线重合，避免出现旋拧时受力不均的问题，所有棱角位置都要按照实际加工工艺添加微小的倒角或者圆角，避免模型出现尖锐的理想边，和真实零件的工艺特征保持一致，方便后续做装配干涉检查、工程图导出以及装配模拟时的准确性。
