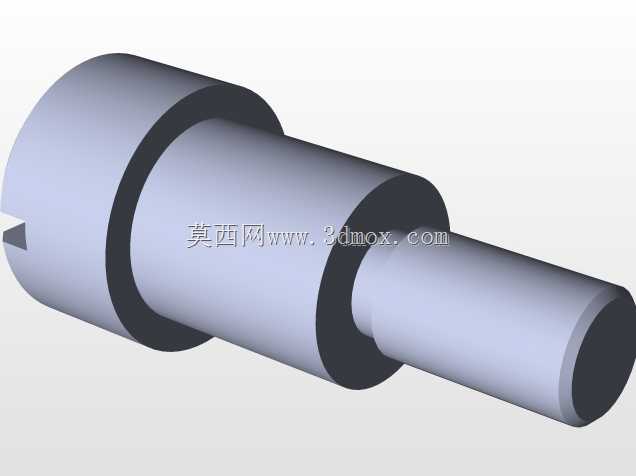

在常规机械装配场景里,这类阶梯式轴件常作为定位、传力的核心基础零件出现,不同直径的轴段分别承担不同的装配功能,从结构上看,三段式阶梯设计是经过装配需求反复迭代的结果,最粗的轴段通常作为轴向定位基准面,在装配时会抵靠在安装座的端面,限制轴件沿轴向的窜动,中间段一般用来装配轴承、衬套或者传动轮类零件,承担扭矩传递或者径向支撑的作用,最细的伸出段则多用来连接执行端构件,比如联轴器、拨叉或者小型传动齿轮,实现动力或者动作的输出。
设计这类轴件的时候,首先要考虑的是各轴段的同轴度要求,因为不同直径的轴段如果同轴度偏差过大,装配后会出现转动卡滞、偏磨、振动超差的问题,所以在建模阶段就要把各段圆柱的同轴约束做死,轴肩位置的过渡圆角也需要根据装配零件的倒角尺寸做匹配,既不能因为圆角过大导致装配零件无法贴紧定位面,也不能因为圆角过小造成轴肩处应力集中,在交变载荷下出现断裂风险。从安装边界来看,这类轴件的径向尺寸完全由各装配位的配合公差决定,最粗段的外径要和安装座的通孔尺寸形成间隙或者过渡配合,保证装配时可以顺利推入,中间段的尺寸要和配套轴承的内圈孔径匹配,通常采用基孔制的过渡配合,保证轴承内圈和轴段同步转动,不会出现跑内圈的磨损问题,最细段的尺寸则要根据末端连接的零件孔径确定,一般会在轴端加工出螺纹或者销孔,用来锁紧末端零件,防止运转过程中零件脱出。
在实际设备应用中,这类轴件广泛出现在小型传动机构、工装夹具、轻工自动化设备的传动链路里,比如小型输送带的辊筒支撑轴、手动夹具的导向轴、小型齿轮箱的传动轴都能看到类似的结构,它不需要复杂的外形加工,仅通过不同直径的圆柱段组合就能实现定位、支撑、传力、连接多重功能,加工工艺性也较好,普通车床一次装夹就能完成所有外圆面的车削加工,轴肩端面的垂直度也容易保证,后续如果需要做表面硬化处理,也可以针对不同轴段的受力情况做差异化的热处理,比如承受扭矩的中间段做调质处理提升韧性,和轴承配合的轴颈位置做高频淬火提升耐磨性,和安装座接触的定位端面做磨削加工保证平面度。
建模过程中需要注意各轴段的长度尺寸匹配,要给装配零件留出足够的安装空间,同时要考虑锁紧结构的布置空间,比如最细轴段如果采用圆螺母锁紧,就要留出螺纹段长度和圆螺母的安装空间,如果采用销钉锁紧,就要在合适的轴段位置预留径向销孔,孔的位置要避开轴肩的应力集中区,防止销孔处成为疲劳断裂的起始点。另外轴的两端都需要做倒角处理,一方面是装配时起到导向作用,方便零件顺利套入轴段,另一方面也可以去除加工后的锐边毛刺,避免装配时划伤操作人员或者零件配合面。在做装配干涉检查的时候,要重点核对轴肩和相邻零件的间隙,保证运转过程中轴肩不会和相邻的静止零件发生摩擦,同时也要确认各配合段的长度足够,避免装配后零件出现轴向窜动的间隙。
这类轴件虽然结构简单,但是在整个传动链路里的作用至关重要,设计时如果忽略了细节尺寸,很容易在实际使用中出现故障,比如轴肩高度不够会导致定位失效,轴段长度过长会导致装配后零件顶死无法转动,过渡圆角过小会导致轴在交变载荷下过早断裂,配合公差选择不当会出现装配困难或者运转松动的问题。在三维建模阶段就要把这些实际装配和使用的因素考虑进去,不能只画出外形轮廓,要结合实际加工和装配的工艺要求去完善每一处细节结构,这样输出的模型才能直接用于后续的工程图生成和加工生产,不需要后续做大量的结构调整。
