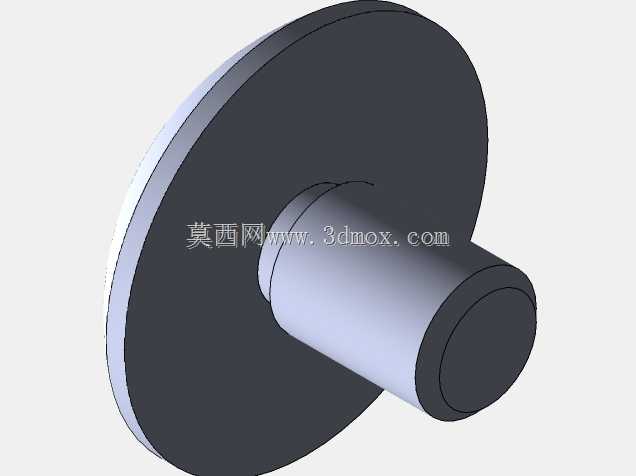

M10规格带盘鹦鹉螺紧固件结构设计

　　在薄板类构件的快速装配场景里，这类带大直径盘头的螺纹紧固件应用占比并不低，尤其是电器壳体、薄金属护罩、装饰性钣金件的连接工位，既需要螺纹段提供足够的锁紧拉力，又需要头部提供足够大的承压面，避免薄板材在锁紧过程中出现压溃、变形、凹陷的问题，同时大直径盘头还能在一定程度上覆盖板材上的预制安装孔，抵消部分孔位偏差带来的装配错位问题。

　　从实际使用的工况来看，这类紧固件常被用在不需要沉头安装的外露连接位，相比普通圆柱头或者内六角头螺丝，它的盘头边缘更薄，和被连接件表面贴合后不会形成突兀的凸起，在一些对外观平整度有要求的装配场景里，能减少后续打磨、补平的工序量。螺纹段采用M10的公制粗牙规格，是通用装配里最常用的螺纹尺寸之一，配套的螺母、预制螺纹孔都不需要特殊定制，现场装配时用普通扳手或者套筒就能完成锁紧，不需要特殊的专用工装，适配绝大多数通用装配的工具配置。

　　设计这类零件的三维模型时，首先要明确两个核心的尺寸边界：一是盘头的外径与厚度，盘头外径需要比螺纹大径大出足够的尺寸差，才能保证承压面的面积足够，按照常规薄板装配的受力计算，M10螺纹配套的盘头外径通常要做到螺纹大径的2.5倍以上，才能在0.8到2毫米厚度的冷轧钢板、铝合金板上锁紧时，不会把板材压出明显的压痕；盘头的厚度则要兼顾强度和安装空间，过厚的盘头会增加整体的安装高度，挤占设备内部的预留空间，过薄则会在锁紧力矩过大时出现盘头变形、甚至从螺纹根部断裂的问题。二是螺纹段的有效长度，15毫米的螺纹长度需要覆盖被连接件的总厚度，再留出2到3个螺距的余量供螺母锁紧，同时要注意螺纹收尾处的退刀结构，不能让不完整的螺纹段进入承压贴合面，否则会出现锁紧歪斜、贴合不严的问题。

　　建模过程中，盘头和螺杆衔接的位置必须做圆角过渡处理，这个位置是整个零件应力集中最明显的区域，如果直接做直角衔接，在承受交变拉力或者冲击载荷的时候，很容易在衔接根部出现疲劳裂纹，圆角半径通常取0.5到1毫米，既能缓解应力集中，也不会在盘头和板材贴合的位置留下明显的缝隙。螺纹部分的建模不需要完全还原每一圈牙型的细节，在做装配干涉检查的时候，只需要保证螺纹大径、中径的尺寸符合公制螺纹的公差要求即可，过于精细的牙型建模反而会增加后续装配仿真、工程图导出的运算负载。

　　从安装适配的角度来说，这类紧固件的安装只需要在被连接件上预制直径10.5到11毫米的光孔，不需要加工沉头孔，对板材加工的精度要求更低，适合大批量的钣金冲压生产场景，冲压工序里只需要一步冲孔就能完成安装位的加工，相比沉头螺丝需要的冲孔、锪孔两步工序，能有效降低加工成本、提升生产效率。在实际选型的时候，还要注意盘头的平面度要求，盘头和被连接件贴合的端面不能有明显的翘曲，否则锁紧后会出现局部应力集中，长期使用后容易出现松动；螺杆部分的同轴度也要控制在合理公差范围内，不然穿入安装孔的时候会出现卡滞，尤其是多层板材叠装的场景，同轴度偏差过大会直接导致无法顺利穿装。

　　很多新手在设计这类紧固件的时候，容易忽略盘头边缘的倒角处理，锋利的盘头边缘不仅在装配过程中容易划伤操作人员，在和喷涂、氧化处理后的板材表面贴合时，还容易刮掉表面的防护层，导致贴合位置出现锈蚀隐患，所以盘头的外边缘要做0.2到0.3毫米的小倒角，去除锐边的同时不会影响承压面的有效接触面积。另外，这类零件的材质通常根据使用场景选择，普通室内干燥环境用碳钢镀锌即可，户外或者有腐蚀的场景则可以选用不锈钢材质，建模的时候不需要额外设置材质参数，只需要把结构尺寸、形位公差的逻辑理清楚，就能满足后续生产加工、装配仿真的使用需求。
