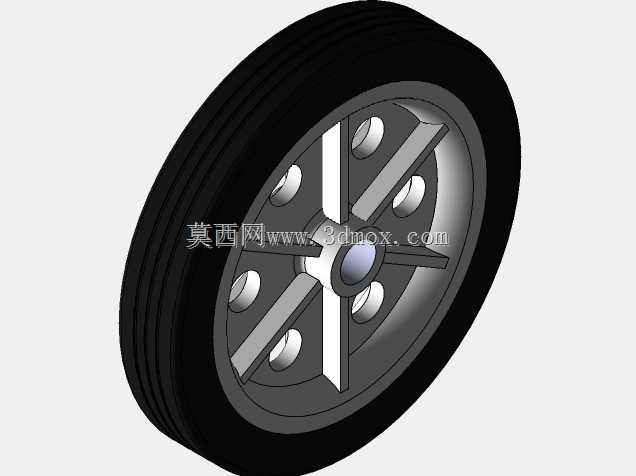

辐条式橡胶行走轮三维结构设计

　　这款辐条式橡胶行走轮的结构设计，核心围绕中小载荷移动场景的实用需求展开，在厂区短途转运小车、轻型AGV行走端、小型工程机械辅助行走单元、园区作业设备移动支撑等场景中都能适配。从实际使用的痛点出发，设计阶段首先平衡了轮体自重与承重能力的关系，没有采用厚重的实心轮毂结构，而是通过六组对称分布的辐条完成轮辋与中心轴座的连接，每道辐条都做了等厚度的加强处理，辐条与轮辋、轴座的衔接位置做了圆弧过渡，避免应力集中导致的结构断裂，在常规150kg以内的径向载荷下，轮毂结构不会出现塑性形变。轮缘外侧的橡胶接触层采用了多层复合的结构逻辑，接触地面的外层橡胶做了细密的环形防滑槽设计，在平整水泥路面、环氧地坪、硬化沥青路面上都能提供足够的抓地力，

　　不会出现起步打滑、制动侧滑的问题，橡胶层与内侧金属轮辋通过过盈压装结合，压装边界预留了0.8mm的过盈量，配合轮辋表面的滚花纹理，长期滚动使用不会出现橡胶层脱圈、移位的问题。中心安装轴座的设计充分考虑了通用安装的兼容性，轴孔采用标准圆柱孔结构，孔壁做了粗糙度Ra1.6的精加工处理，能够适配常规的圆轴安装，配合键槽或者顶丝即可完成周向固定，轴座两端预留了轴承安装位，可以根据使用转速需求选配深沟球轴承或者滑动轴套，降低滚动阻力的同时提升转动平顺性。从安装边界来看，轮体总宽度控制在适配常规安装支架的尺寸范围内，轮辋的最大回转直径不会超出常规小型行走设备的轮舱预留空间，安装时不需要额外对支架做切割改造，

　　中心轴孔的高度位置也匹配通用移动底盘的离地间隙设计，安装后底盘离地高度能够满足厂区常见减速带、地面接缝的通过需求，不会出现底盘剐蹭地面的问题。在细节设计上，辐条之间的镂空区域并非单纯为了减重，镂空的间隙能够在轮体滚动时带动空气流动，带走轴承转动产生的热量，长时间连续行走也不会出现轴座温度过高导致的润滑脂失效问题；橡胶轮面的邵氏硬度控制在65-70度区间，既能够过滤路面微小颠簸带来的震动，减少设备上搭载的精密部件受震动影响，又不会因为橡胶过软导致滚动阻力过大、轮体形变过度的问题。轮体的动平衡在设计阶段就做了对称校核，六组辐条的重量差控制在2g以内，橡胶层的厚度周向公差不超过0.3mm，

　　在最高3km/h的行走速度下不会出现明显的轮体跳动，运行平稳性能够满足大部分轻型移动设备的使用要求。不同于重型工业脚轮的重载设计取向，这款行走轮更侧重轻量化与通用性的平衡，不需要额外搭配转向支架就可以作为固定行走轮使用，也可以搭配标准转向支架作为万向轮使用，适配不同的设备移动需求，结构上没有冗余的复杂零件，后期维护只需要定期检查轴座润滑、橡胶层磨损情况即可，维护成本极低。
