可拆卸式双页合页铰链结构设计

　　日常做设备防护门、小型机柜检修门、轻质隔断门的铰接选型时，很多人会忽略开合频次与后期维护需求，直接选普通一体冲压合页，用个两三年出现轴套磨损、门板下垂后，要拆整个门板才能更换配件，维护效率极低。这次做的这款双页铰接结构，就是针对这类需要频繁开合、后期要快速拆换门板的场景设计的，从结构根源上解决普通合页维护难的问题。

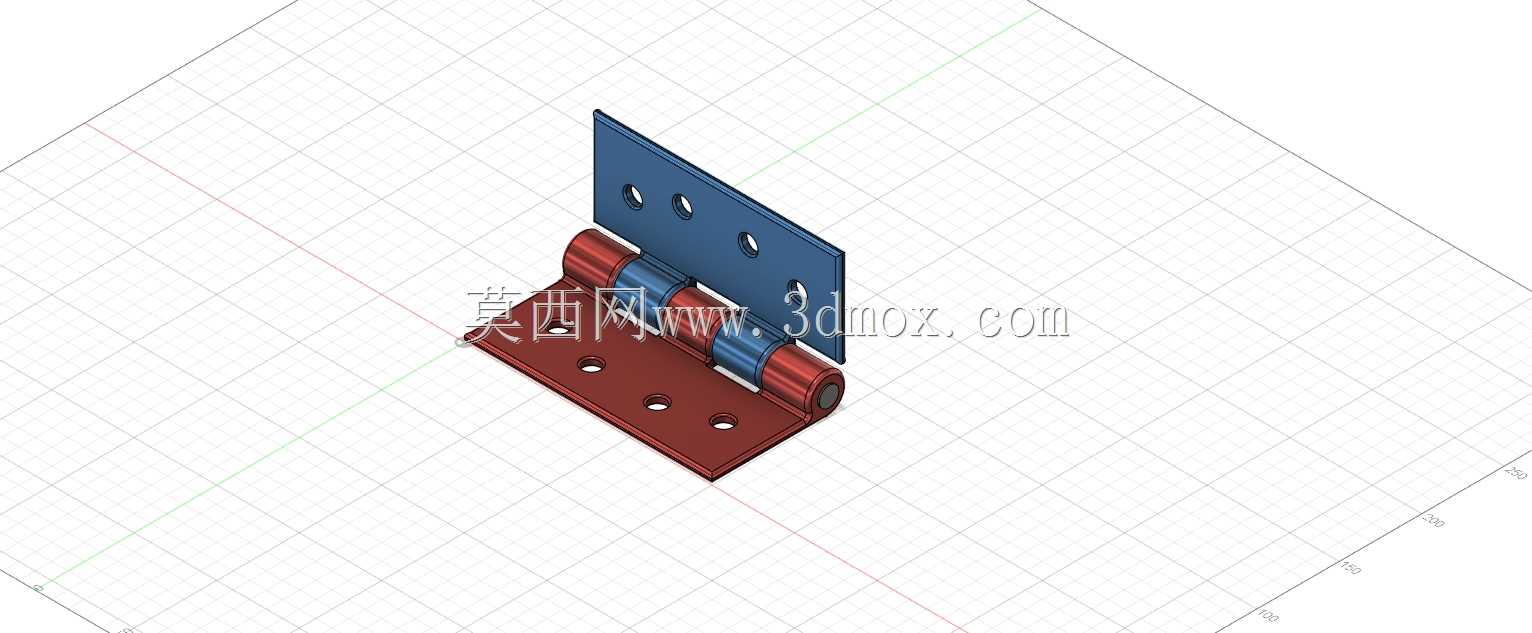

　　先从实际安装边界说，两个安装页片都做了等距排布的沉头安装孔，固定页（带蓝色涂装的页片）上开了四个沉孔，适配M4规格的沉头螺丝，孔位间距严格按照常用的20mm型材安装槽中心距做匹配，不管是装在铝型材框架上，还是装在钢板焊接的机柜门框上，都不用额外打孔扩孔，直接对准现有安装位就能固定。活动页（红棕色涂装页片）同样开了四个同规格沉孔，和门板侧的安装位完全适配，两个页片展开到180度平齐状态时，整体厚度不超过12mm，装在门板和门框之间不会突出过多，不会影响门板外侧的密封胶条安装，也不会和周边的走线槽、防护边条产生干涉。

　　结构设计上最核心的是分体式轴套结构，没有采用传统合页的整根通长销轴，而是做了两段独立的卷边轴筒，中间用分段式的销轴配合耐磨轴套连接，轴套选用的是自润滑铜基材质，不用定期加注润滑油，开合过程中没有金属直接摩擦的异响，也不会因为长期使用出现锈死卡滞的问题。两段轴筒之间预留了0.2mm的装配间隙，既保证了开合时的转动顺畅度，又不会因为间隙过大出现门板晃动的旷量，开合角度可以做到0到180度任意位置停留吗？不对，没有做阻尼结构，是靠门板自身的重量保持开合状态，适合需要完全打开检修的场景，比如设备的侧开检修门，打开后可以直接贴到设备侧面，不会占用通道空间。

　　实际应用场景里，这款铰接结构除了用在常规的室内门、机柜门上，还可以用在小型自动化设备的安全防护门上，因为页片的承重经过校核，单组合页可以承受15kg的门板重量，常规的亚克力防护门、薄钢板检修门用两组就完全满足承重需求。如果是更重的实木门或者加厚钢板门，可以等距加装三组，轴筒的同轴度公差控制在0.05mm以内，多组合页并排安装时不会出现别劲、卡滞的问题。

　　设计的时候还考虑了快速拆卸需求，销轴的一端做了可拆卸的卡簧限位，需要拆门板的时候，不用拧下门框侧的所有固定螺丝，只要用尖嘴钳取下端部的卡簧，把销轴从轴筒里抽出来，就能直接把门板和活动页一起拆下来，比普通合页的维护效率高很多，特别适合需要经常拆换门板、定期清理门侧缝隙积尘的场景，比如食品加工设备的防护门，经常需要拆下来做深度清洁，用这种结构就能省很多拆装的时间。

　　另外页片的边角都做了R2的圆角处理，没有尖锐的冲切毛边，安装的时候不会划伤操作人员的手，表面的涂装层做了防锈磷化处理，在湿度较大的车间环境里使用也不会轻易生锈，轴套和销轴的配合公差选的是H7/g6的间隙配合，转动顺滑没有卡顿，即使环境温度在-10℃到60℃之间变化，也不会因为热胀冷缩出现转动卡滞的问题。很多人做合页选型的时候只看承重参数，忽略安装孔位的匹配度和后期维护的便利性，这款结构在设计之初就把通用安装孔位、快速拆装、耐磨自润滑这几个实际使用中最常遇到的痛点都考虑进去了，不管是做新设备的结构配套，还是旧设备的合页替换，都能直接适配，不用额外做结构修改。
