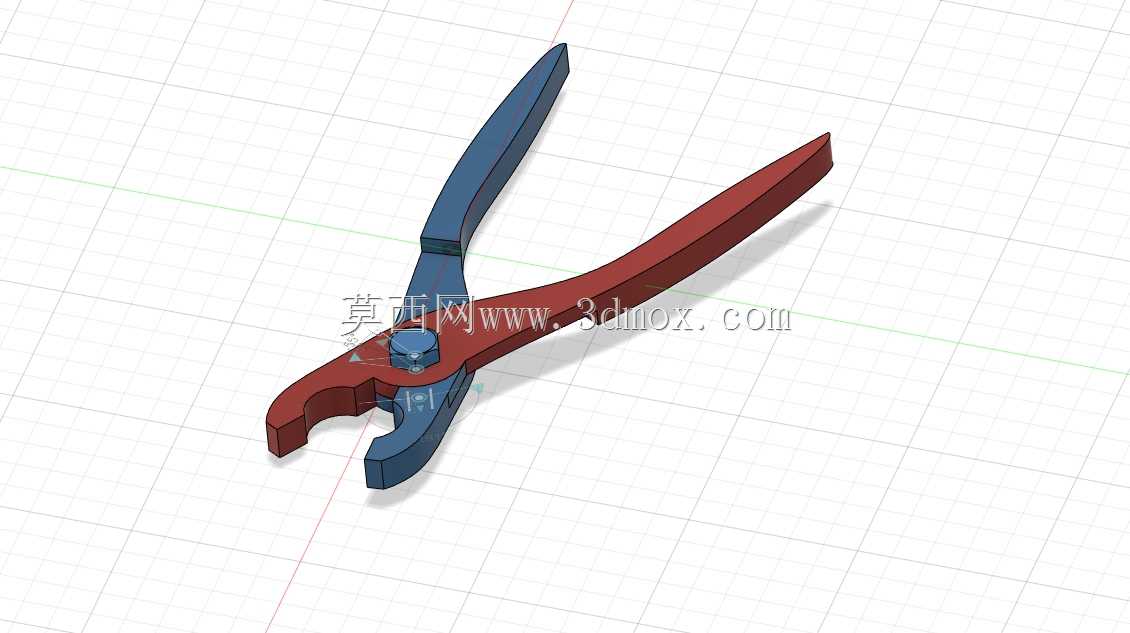

Fusion360设计的双色手柄夹持钳结构

　　日常设备运维、五金加工、装配作业场景里，手动夹持类工具的使用频次始终处于高位，这款钳具的结构设计完全围绕一线作业的实际操作逻辑展开，没有冗余的装饰性结构，每一处曲面与铰接位置都经过操作受力的反复校核。从钳头的咬合结构来看，钳口做了适配圆轴类、薄片状工件的弧形咬合面，咬合边缘做了0.2mm的钝化倒角处理，既可以保证夹持时的摩擦力足够，避免工件滑脱，又不会因为刃口过于尖锐在软质金属、塑料工件表面留下不可逆的夹痕，适配电子装配、五金维修、小件组装等多场景的夹持需求。

　　铰接位置采用的是销轴铆接的经典结构，销轴与钳身的配合间隙控制在0.03mm以内，既保证两个钳臂可以顺畅开合，不会出现卡滞、晃动的问题，又能在夹持受力时保证钳口的对齐精度，不会出现错口导致的工件夹偏问题。两个钳臂的手柄部分做了差异化的曲面造型，分别采用不同的配色区分握持区域，手柄的曲面完全贴合人手握持时的掌指轮廓，从铰接位置到手柄末端的握持区做了12度的外撇角度，长时间握持发力时不会硌手，也能减少手腕的扭转角度，降低持续作业的疲劳感。

　　从安装与适配边界来看，这款钳具完全展开时的整体长度控制在180mm区间，闭合状态下的最大厚度为18mm，钳口最大张开量为45mm，可以覆盖直径6mm到40mm的圆形工件、厚度0.5mm到20mm的板状工件的夹持需求，不需要额外搭配辅助垫块就可以完成常规小件的夹持固定作业。钳身的主体结构采用等厚板材冲压成型的逻辑设计，主体板材厚度为3mm，在铰接位置、钳口受力位置做了局部加厚的加强筋结构，在保证整体结构强度的前提下尽可能控制整体重量，整钳重量控制在220g左右，单手握持操作不会有明显的负重感。

　　设计过程中优先考虑了实际加工的可行性，钳身的两个臂体结构都可以通过板材冲压、折弯、铆接的常规五金加工工艺完成量产，不需要特殊的定制加工设备，曲面造型的过渡圆角全部设置为R2以上，避免冲压加工时出现应力集中导致的板材开裂问题，也能减少后续表面处理的打磨工作量。手柄区域的曲面没有做复杂的防滑纹理凸起，后续量产时可以直接在表面浸塑防滑涂层，既可以提升握持的摩擦力，又能起到绝缘防锈的作用，适配带电低压作业、潮湿环境作业的使用需求。

　　从受力传递的路径来看，人手握持手柄施加的握力通过杠杆结构传递到钳口位置，力臂比例设置为3:1，也就是人手施加100N的握力时，钳口位置可以输出300N左右的夹持力，足够应对常规的工件夹持、铁丝剪切、小零件弯折等作业需求，同时不会因为力臂过大导致钳口受力过载出现结构变形。钳头位置的咬合面做了交叉网纹的防滑结构设计，网纹深度为0.3mm，夹持表面光滑的工件时可以有效增加接触摩擦力，即使手上沾有少量油污也能稳定夹持工件，不会出现滑脱的问题。

　　在结构细节的处理上，两个钳臂的内侧接触面做了0.1mm的避空设计，只有铰接位置、钳口位置、手柄末端限位位置三个区域存在接触，开合过程中不会出现大面积的摩擦异响，也能减少长期使用后的磨损量，提升工具的整体使用寿命。手柄末端做了直径5mm的挂孔设计，作业间隙可以直接挂在工具架、工具腰带上收纳，不需要额外配置工具套，方便现场作业的收纳与取用。
