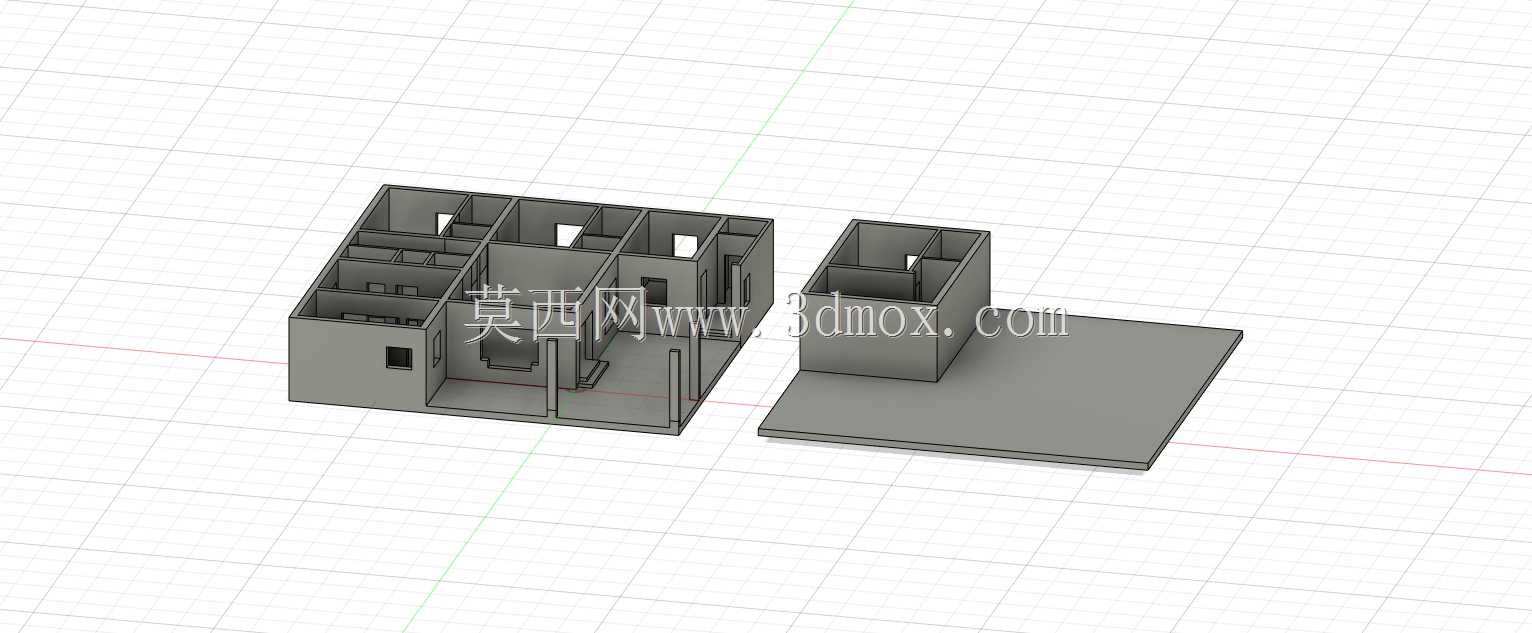

装配式住宅户型空间布局结构展示

　　在民用建筑前期方案推演阶段，这类拆分式的户型结构模型能帮结构设计、室内设计团队快速梳理空间逻辑，不用等全套施工图纸出来就能对齐各专业的设计边界。日常做户型方案评审时，把实体比例的结构模型摆放在会议桌上，甲方、施工方、设计方能直观看到每个功能区的分隔逻辑，比对着平面CAD图纸沟通效率高很多，尤其是非设计背景的决策方，能快速理解墙体走向、门洞预留位置、不同功能区的面积占比，减少平面图纸带来的认知偏差。从模型的拆分逻辑来看，设计时特意将主体居住单元和附属功能模块做了分体式处理，两个模块之间预留了平整的衔接平台，既可以在方案阶段灵活调整附属模块的摆放位置，适配不同地块的面宽、进深限制，也能在后续装配式施工时，实现两个模块的场外预制、

　　现场拼接，减少现场浇筑的作业量。主体居住单元内部做了明确的功能分区，通过不同厚度的内墙分隔出起居空间、私密空间、辅助功能空间，墙体上预留的门洞位置对应日常生活动线，没有出现动线交叉的问题，每个独立空间的面宽进深比例都符合日常使用的舒适尺度，不会出现狭长型难以摆放家具的无效空间。附属功能模块的内部同样做了墙体分隔，可作为独立的储物空间、外置厨卫或者临时居住空间使用，模块底部的平整底板既可以作为模块的结构承托件，现场安装时也能直接和地基的预埋连接件做固定，不需要额外做底部找平结构。做这类建筑结构模型时，首先要确定统一的建模比例，所有墙体的厚度、门洞的宽度高度、空间的净尺寸都要严格对应建筑设计规范的要求，不能为了视觉效果随意调整比例，

　　否则模型就失去了方案推演的实际价值。墙体建模时要区分承重墙和分隔墙的厚度差异，承重墙的结构厚度要满足荷载要求，分隔墙的厚度在满足隔音要求的前提下尽量做薄，释放更多的室内使用面积。门洞的预留位置要结合家具摆放的逻辑，比如卧室的门洞要避开床体的摆放区域，厨卫的门洞要考虑开门后不会遮挡洁具、橱柜的安装空间。模型的拆分边界要选在结构受力合理的位置，不能在承重墙的中间位置做拆分，要选在两个功能模块的衔接节点处，保证拆分后的每个模块都有独立的结构稳定性，不会在运输、展示过程中出现变形。安装边界方面，两个模块拼接时的缝隙要控制在合理范围内，后期做密封处理时能完全覆盖，不会出现渗漏、开裂的问题；模块底部的连接点位要和地基的预埋点位一一对应，

　　安装时不需要额外做现场打孔调整，提升装配施工的效率。这类模型除了用于前期方案评审，还可以作为装配式建筑施工的交底工具，现场施工人员通过观察实体模型，能快速理解每个预制构件的安装位置、拼接顺序，减少施工时的错装、漏装问题；在房产销售环节，也可以作为户型展示道具，让购房者直观看到房屋的结构布局，比平面户型图的展示效果更具象。建模过程中还要注意墙体的交接处要做闭合处理，不能出现缝隙或者面重叠的问题，否则在做渲染展示或者3D打印实体模型时会出现结构错误；每个功能空间的角落要预留管线布设的位置，虽然模型里没有做细化的管线结构，但在结构设计时要提前考虑后续水电管线的布设路径，避免后期开槽破坏墙体结构。分体式的设计也给户型的个性化调整留足了空间，用户可以根据自身的使用需求，调整附属模块的内部分隔，比如改造成独立的书房、儿童游乐区或者户外休闲区，不需要改动主体居住单元的结构，降低改造的成本和结构风险。
