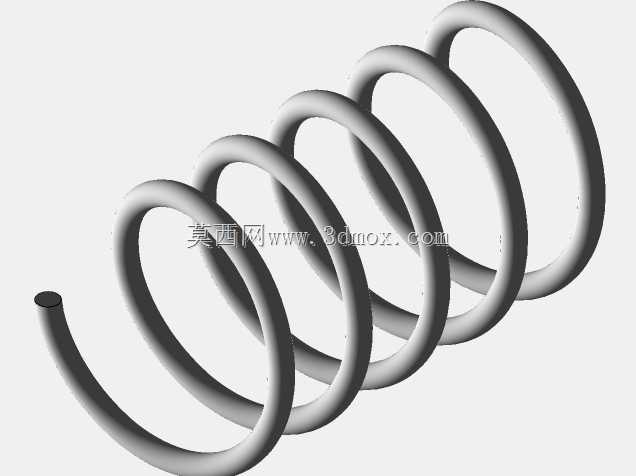

线径0.4mm微型压缩弹簧精密结构

　　在消费电子、精密仪器、小型自动化执行机构的设计场景中，这类线径0.4mm的微型压缩弹簧是极易被忽略但直接影响整机动作可靠性的核心弹性元件。不同于大线径工业弹簧的重载工况适配性，这类微型弹簧的应用场景往往对安装空间有极严苛的限制，常见于智能穿戴设备的按键复位结构、微型电磁阀的阀芯复位、精密连接器的接触顶紧、小型光学镜头的调焦预紧、医疗微量注射泵的推杆缓冲等场景，这类场景的共同特点是安装腔体的径向尺寸往往不超过5mm，轴向可容纳的弹簧压缩行程通常在2-8mm区间，对弹簧的弹力线性度、疲劳寿命、尺寸一致性要求远高于普通民用五金弹簧。

　　从设计思路来看，这类微型弹簧的建模首先要匹配实际工况的载荷需求，线径0.4mm的碳素弹簧钢丝或不锈钢丝的许用切应力需要根据工作压缩比严格核算，建模过程中需要精准控制弹簧的中径、有效圈数、端部并圈结构——通常这类微型弹簧的两端会做1-1.5圈的并紧磨平处理，保证安装时两端的支撑面与安装基准面垂直，避免压缩过程中出现弹簧侧弯、卡滞的问题。螺旋升角的设置需要匹配线径与中径的比例，避免升角过大导致弹簧受压时出现圈间错位，也避免升角过小导致有效圈数不足、弹力达不到设计要求。

　　从实际使用的功能特性来看，这类微型弹簧的核心作用是提供稳定的线性复位力与预紧力，在按键结构中，它需要保证按键按下后能可靠回弹，同时按压力度控制在用户手感舒适的区间，弹力偏差不能超过设计值的10%，否则会出现按键过软卡滞或过硬手感差的问题；在微型电磁阀中，它需要在电磁线圈断电后快速推动阀芯复位，切断气路或液路，弹簧的疲劳寿命直接决定电磁阀的开关次数寿命，通常这类应用场景要求弹簧能承受百万次以上的压缩循环而不出现弹力衰减；在精密连接器中，这类弹簧提供的顶紧力需要保证插针与接触件之间的接触电阻稳定，避免因振动出现接触不良的问题。

　　建模过程中需要严格控制外形尺寸与安装边界，弹簧的自由长度需要匹配安装腔的深度，保证预压量处于合理区间，预压量过小会导致弹簧在振动工况下出现窜动异响，预压量过大会导致弹簧的有效压缩行程不足，甚至出现并圈压并的情况，造成结构硬接触损坏周边零件。弹簧的外径需要比安装孔的内径小0.2-0.3mm，既避免弹簧外径过大与安装孔壁摩擦造成弹力损失，也避免间隙过大导致弹簧压缩时倾斜偏载。端部的磨平厚度通常控制在线径的1/4左右，既保证支撑面的平整度，也避免磨平量过大导致端部有效圈的应力集中，降低弹簧的疲劳强度。

　　在结构验证阶段，这类微型弹簧的三维模型需要配合周边安装结构做干涉检查，模拟弹簧在全压缩行程中的形态变化，确认弹簧在最大压缩量时不会与周边的薄壁结构、电子元器件发生干涉，同时需要核算弹簧的压并高度，保证压并高度小于结构允许的最小轴向间隙，避免极限工况下弹簧被压溃失效。对于有耐腐蚀要求的应用场景，建模时还需要预留表面处理的厚度余量，比如不锈钢弹簧的钝化处理、碳素弹簧钢丝的镀锌或镀镍处理，镀层厚度通常在0.005-0.01mm区间，虽然厚度极小，但在微米级精度要求的精密结构中，这类余量的预留直接影响最终装配的适配性。
