立式桩式公共自行车停放锁止装置

　　日常做市政公共设施配套结构设计时，这类立式桩式自行车停放装置是慢行交通系统里的高频落地产品，和传统横置地笼式停放架不同，它采用单车位对应独立立式桩体的布局，能在有限的人行道、商圈非机动车停放区、轨道交通站点出入口周边实现更高的空间利用率，避免传统停放架车辆歪倒、挤占人行通道的问题。从实际使用场景来看，这类装置主要服务于公共自行车、共享助力车的定点停放管理，也可适配园区、高校内部的自有自行车停放区，通过桩体集成的锁止结构实现车辆的固定与防盗，同时规整停放秩序，减少乱停乱放对公共通行空间的侵占。

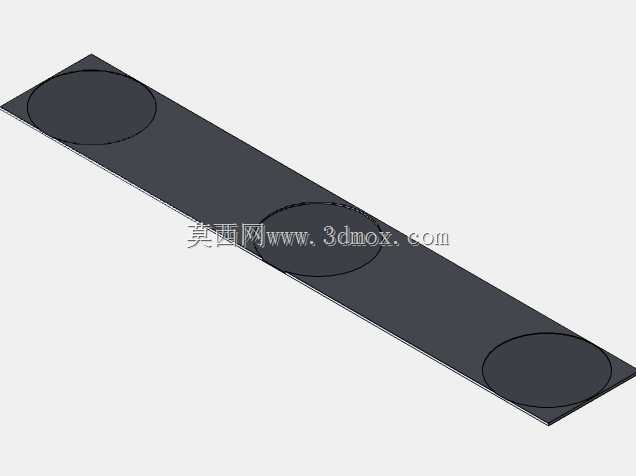

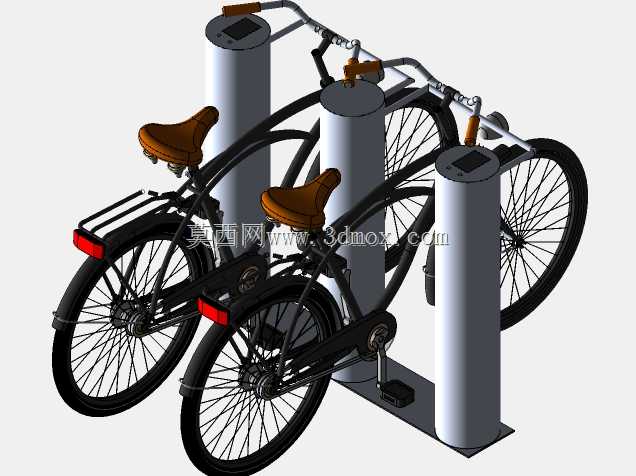

　　从结构设计逻辑上看，整套装置以底部通长的钢制安装底板作为承载基础，底板上按固定间距垂直布置圆柱形立式桩体，每个桩体对应一个自行车停放位，桩体高度控制在自行车车把下方的区间，既不会干涉车把转动，也能让锁止机构刚好对准自行车前轮的轮辋位置，锁止销伸出后可直接卡入轮辐间隙，实现车辆的锁止固定。桩体顶部预留了电子模块安装腔，可根据项目需求集成刷卡感应区、二维码识别区、状态指示灯等电子元器件，适配不同的运营管理模式，不管是市政公共自行车的刷卡借还，还是共享车辆的扫码解锁，都能在这个结构基础上做适配，不需要额外改动主体承载结构。

　　设计时首先要考虑的是安装边界条件，整套装置的安装底板需要通过膨胀螺栓与硬化地面固定，地面要求为厚度不小于150mm的混凝土硬化层，保证车辆停放、锁止过程中装置不会出现倾覆、移位。单组三车位的装置横向总宽度控制在1.8米左右，纵向安装深度不超过1.2米，相邻车位的间距预留600mm，刚好满足常规26寸、24寸自行车的推入空间，不会出现相邻车辆车把、脚踏互相干涉的情况。桩体采用圆柱形设计而非棱角分明的方柱，一方面是减少磕碰时对行人、车辆的刮擦伤害，另一方面圆柱形结构的抗侧向倾覆力矩性能更优，当用户推车过程中侧向倚靠桩体时，应力能均匀分布在桩体与底板的焊接连接处，不会出现应力集中导致的焊缝开裂问题。

　　从功能特性上看，每个桩体的锁止机构都采用独立的模块化设计，单个锁止模块出现故障时可直接从桩体顶部开盖更换，不需要整体拆卸桩体，大幅降低后期运维的成本。锁止销的伸缩行程经过反复校核，伸出后刚好能穿过前轮轮辐的间隙，不会碰到轮辋、轮胎造成部件损伤，缩回后完全藏在桩体内部，不会突出桩体表面刮蹭过往行人。自行车推入车位时，前轮会先接触到底板上的定位挡块，提醒用户车辆已经推到指定位置，此时锁止机构可自动触发落锁，不需要用户额外手动操作，提升使用的便捷性。

　　细节结构上，停放位对应的底板位置做了防滑纹理处理，雨天用户推车停放时不会出现脚底打滑的情况，底板边缘做了15度的倒角过渡，避免突出的棱角绊倒过往行人。桩体表面采用户外级喷塑处理，可适应长期户外日晒雨淋的使用环境，不会出现漆面脱落、锈蚀的问题，桩体内部的电子模块腔做了密封胶条设计，防护等级达到IP65，雨天积水、高压水枪冲洗都不会造成内部电路短路。车把对应的停放位置预留了足够的转动空间，即便是车把带有车筐、儿童座椅附件的自行车，也能顺利推入车位完成锁止，不会出现卡滞。

　　在实际项目选型时，这类停放装置可根据场地大小灵活组合车位数量，从单车位到十车位的组合都可以通过拼接底板实现，拼接处采用隐藏式螺栓连接，安装完成后表面没有突出的连接件，整体外观整洁统一。和传统的地锁式、卡位式停放架相比，这种立式桩结构的车辆固定点更高，锁止前轮后车辆不会因为外力碰撞出现歪倒，相邻车辆之间不会出现叠压、磕碰的情况，取车时也不需要挪动旁边的车辆，单人即可顺利完成取放操作。针对不同的使用场景，桩体还可以预留广告位安装槽，后期可加装公益广告、运营标识牌，不需要额外在周边设立独立的标识杆，进一步节省场地空间。
