104x69mm带安装耳方形防护壳体结构

　　在工业控制、小型电子模块集成、低压信号采集终端这类场景里，这类方形防护壳体的使用频率非常高，很多现场布线、模块内置安装的环节，都需要这类结构规整、安装便捷的外壳来承载内部PCB板、接线端子或者小型传感元件，避免内部元器件直接暴露在车间粉尘、少量溅水或者外力磕碰的环境里，提升整套小型终端的运行稳定性。这款壳体的外形尺寸控制在104x69mm，属于紧凑型的方形外壳规格，整体采用直边方正的造型设计，没有多余的外凸弧面或者异形结构，在排布安装空间的时候，能最大化利用柜体内部或者设备安装面的有效面积，不会因为异形轮廓浪费周边的安装空位，对于多台小型模块并排安装的场景，方正的外形可以让排布更整齐，相邻壳体之间不需要预留额外的避让空间。

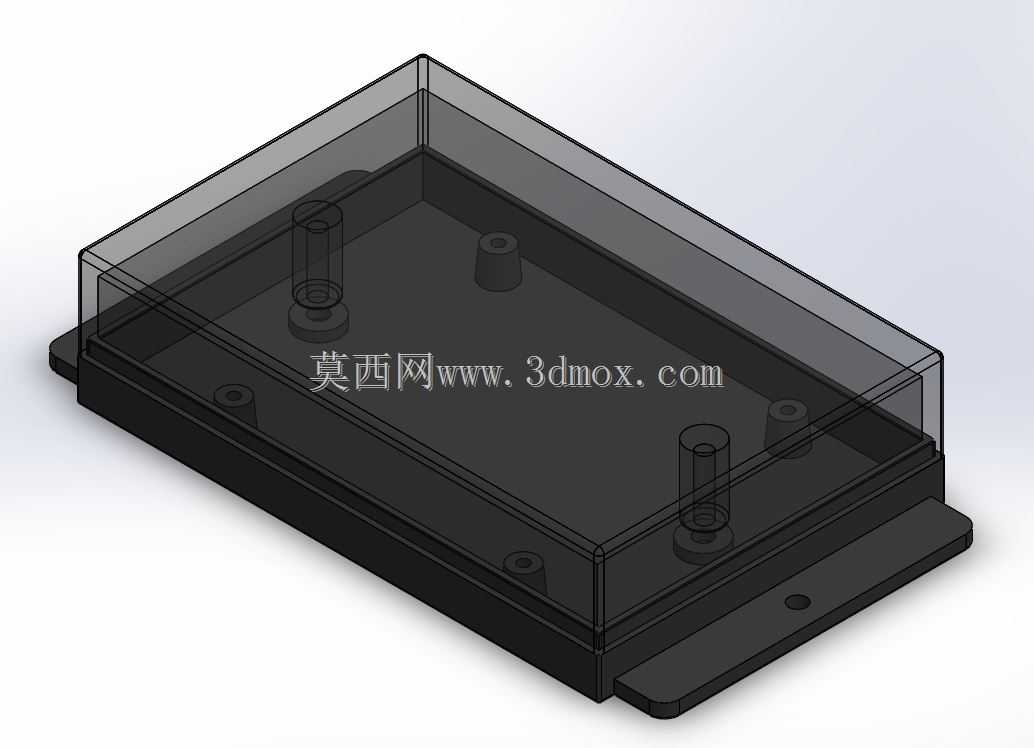

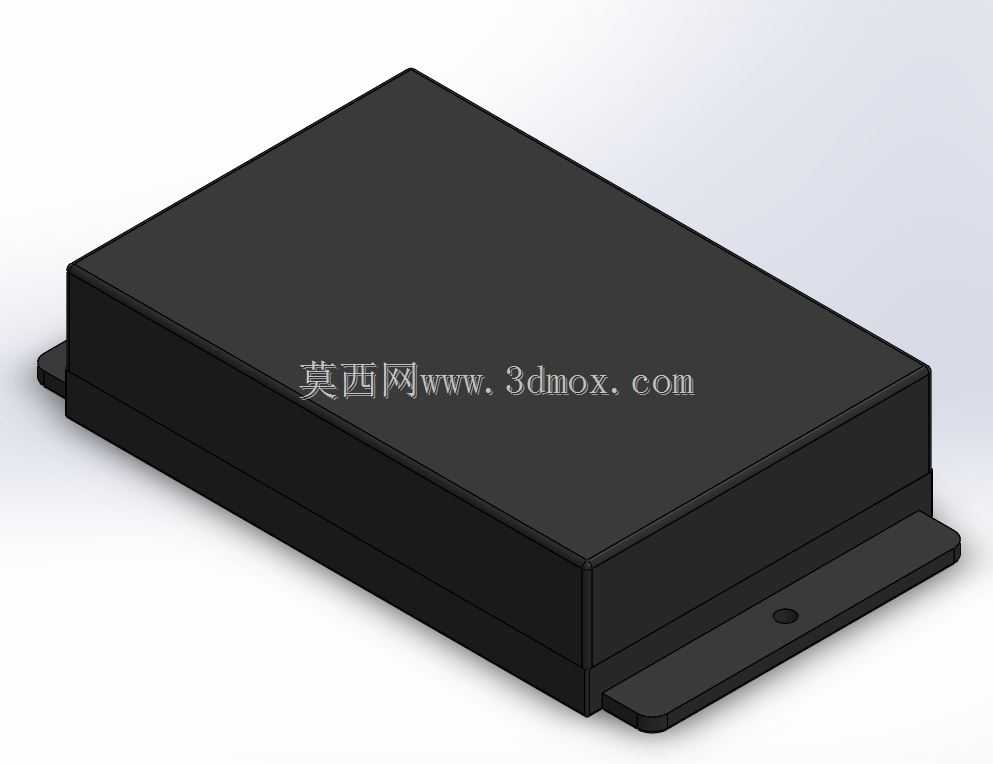

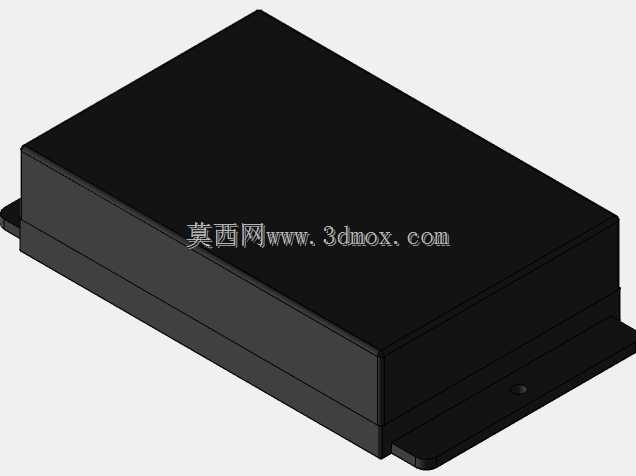

　　壳体侧边延伸出一体化的安装耳，安装耳上预留了标准的螺丝过孔，现场安装的时候不需要额外制作安装支架，直接通过沉头螺丝就能把整个壳体固定在设备面板、安装导轨旁的固定板或者墙面的安装底板上，安装耳和壳体主体是一体化的结构，相比后期粘接或者螺丝固定的外置安装耳，整体结构强度更高，长期在有轻微振动的设备旁使用，也不会出现安装耳脱落、壳体移位的问题。从结构设计的角度来看，这类壳体采用上下扣合的装配方式，上盖和下盒的配合边做了错位止口结构，扣合之后配合面没有直接外露的缝隙，既能阻挡日常环境里的浮尘进入壳体内部，也能避免少量飞溅的液体顺着接缝渗入，日常车间环境下使用不需要额外做密封打胶就能满足常规的防护需求，

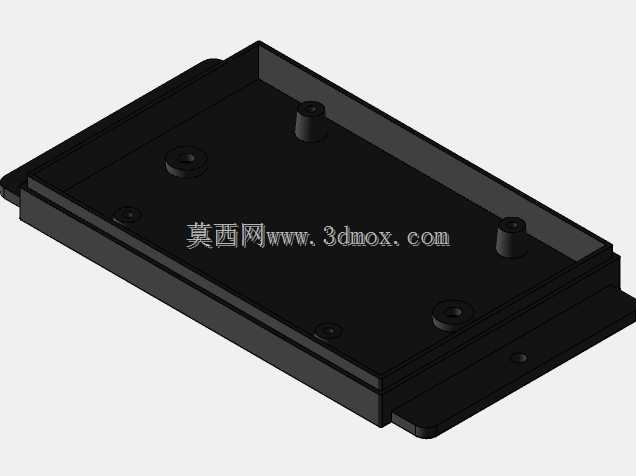

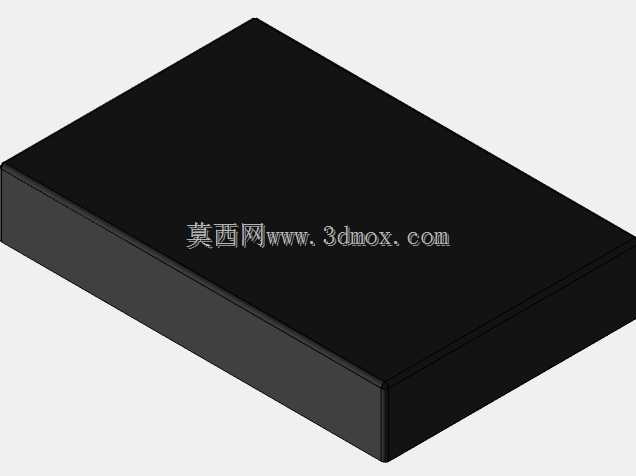

　　后期维护的时候只需要撬开扣合边就能打开上盖，更换内部元件或者调整接线都很方便，不需要拧动大量固定螺丝，能减少现场维护的操作时间。壳体内部的容纳空间做了等壁厚设计，内壁没有多余的加强筋凸台占用内部容积，能给内部的元器件留出最大的安装空间，不管是放置标准尺寸的小型PCB板，还是加装接线端子排、小型信号转换模块，都能根据实际需求灵活排布内部元件的位置，内壁的平整面也方便粘贴绝缘片或者固定铜柱，用来承托内部的电路板，避免电路板直接和盒体接触造成短路。考虑到这类壳体经常会用在嵌入式安装或者外置挂载的场景，整体壁厚做了均匀的加厚处理，日常拿取、安装过程中轻微的挤压或者磕碰，不会出现盒体变形开裂的问题，上盖的平面做了微磨砂的平整处理，后期如果需要粘贴设备标签、标识铭牌，平整的表面能让标签粘贴更牢固，不会因为表面有凹凸纹理导致标签起翘脱落。在实际选型适配的时候，这个尺寸的壳体刚好能容纳常规的小型通讯模块、继电器组或者单路信号采集板，很多小型物联网终端、设备旁的就地信号转换单元，都会选用这个尺寸区间的外壳，既不会因为壳体过大占用多余安装空间，也不会因为内部容积太小放不下必要的元器件，安装耳的位置做了下沉式的孔位设计，固定螺丝拧入之后螺丝头不会高出安装耳表面，避免螺丝头突出刮擦到周边的布线或者相邻安装的其他元件。壳体的边角做了微小的圆角过渡，不是完全尖锐的直角，在安装操作的时候不会划伤操作人员的手部，同时也能避免边角应力集中，

　　在受到轻微撞击的时候不会从边角位置出现开裂。上下盒体的扣合位置预留了小的撬口，后期拆卸维护的时候用平口螺丝刀就能轻松撬开，不会因为扣合过紧导致拆卸时撬坏盒体边缘。这类壳体的结构设计没有多余的复杂特征，不管是开模量产还是3D打印打样，都能很方便地实现，结构本身的脱模斜度控制在合理范围，量产的时候脱模顺畅，不容易出现顶白、变形的问题，打样阶段打印完成之后也不需要做大量的后处理，就能得到规整的成品。在实际工程应用里，这类壳体还可以根据使用需求在侧面开孔，加装航空插头、接线端子或者指示灯，平整的侧壁方便开孔加工，不需要针对异形曲面做特殊的开孔定位，普通的开孔工具就能完成侧孔加工，适配不同的接线、操作需求。
