移远BC95物联网通信模块电路板结构

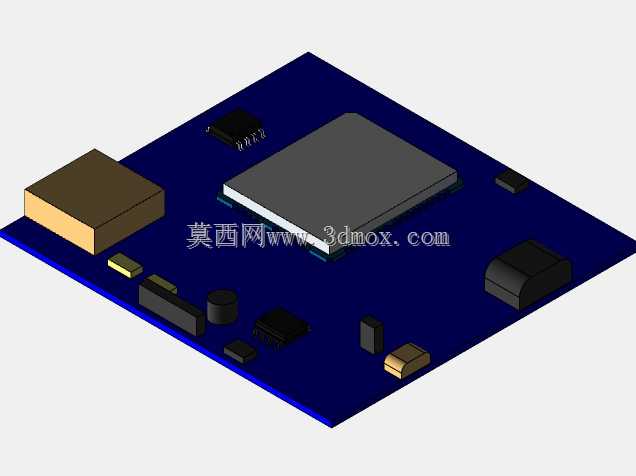

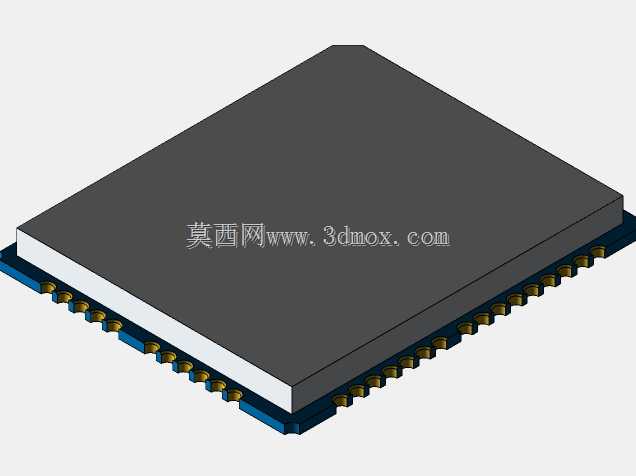

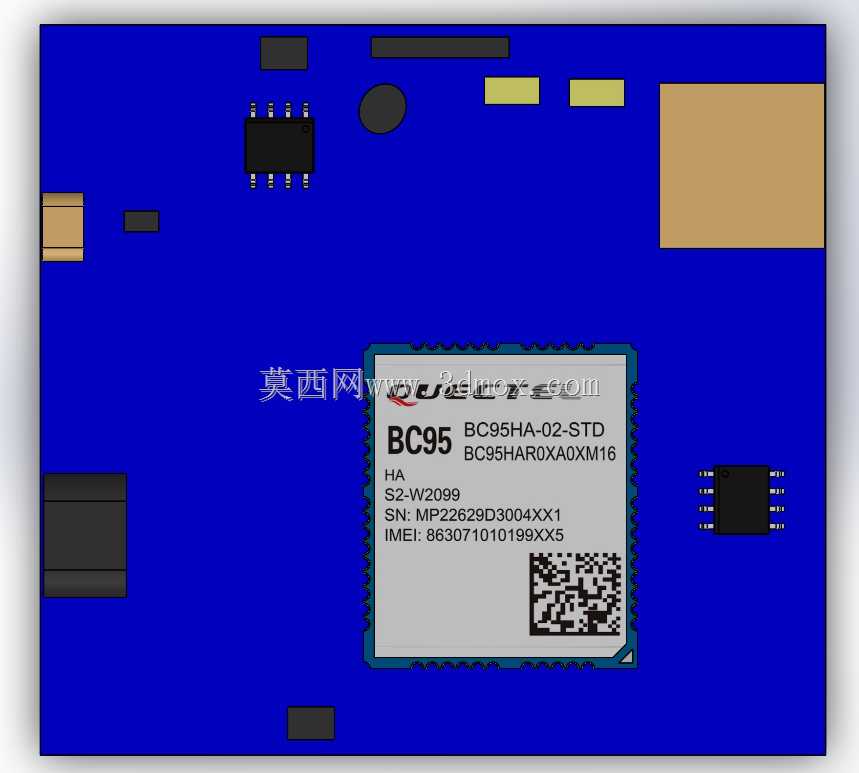

　　在物联网终端设备的硬件开发流程里，这类窄带物联网通信模组的电路板结构设计，是终端设备实现远程数据传输的核心硬件载体，常被嵌入到智能抄表终端、智慧路灯控制器、资产定位追踪标签、农业环境监测节点这类低功耗广域覆盖的设备中，承担设备与运营商基站之间的无线数据交互功能，不需要额外搭建复杂的通信链路，就能实现终端数据的远程上报与下行指令接收。从实际硬件布局来看，这块电路板以蓝色阻焊层的FR-4基材为承载主体，核心通信芯片居中布置，周边围绕芯片的电源、射频、接口电路做了分区排布，避免不同功能电路之间的信号串扰。电源相关的滤波电容、稳压元件布置在板边供电输入区域，缩短供电路径的走线长度，降低线路压降带来的供电不稳定问题；

　　射频匹配电路紧邻芯片的射频引脚布置，减少射频信号的传输损耗，保证无线信号的发射强度与接收灵敏度。板上预留的金手指接口区域在板侧排布，对应终端主板的插接工位，安装时不需要额外焊接排针，直接通过板对板插接就能完成电气连接，适配量产时的快速装配需求，安装边界上要注意插接方向的防呆设计，板边预留的定位缺口对应终端主板上的限位柱，避免装配时插反损坏元件。设计过程中需要充分考虑模组的低功耗工作特性，休眠状态下的漏电流控制是布局时的重点，闲置状态的IO引脚周边做了铺地隔离，减少外界电磁干扰带来的异常唤醒问题；板上的屏蔽罩焊接区域围绕核心芯片布置，焊接后可以隔绝外界电磁干扰对射频电路的影响，同时避免模组自身的射频信号对外围其他敏感电路造成干扰。

　　不同尺寸的贴片元件按照焊接工艺的要求做了间距预留，波峰焊或者回流焊过程中不会出现元件连锡、立碑的工艺问题，板边的工艺边预留满足SMT产线的传送要求，量产时不需要额外添加辅助工艺板就能完成全板元件的自动焊接。实际选型应用时，要注意这块模组的安装高度，板上最高的元件是侧方的SIM卡 holder 区域，终端外壳的内部净空需要高于这个最高元件的高度，避免装配时外壳压损元件；射频天线的匹配区域要远离金属遮挡结构，安装时天线区域不能被金属外壳覆盖，否则会大幅衰减无线信号强度，导致终端设备出现联网失败、数据丢包的问题。对于结构设计人员来说，做终端设备的结构堆叠时，需要把这块通信模组的布置位置远离设备内部的强干扰源，比如开关电源的功率变压器、

　　电机驱动电路的功率管区域，避免强电磁环境影响模组的通信稳定性；固定孔位的位置要避开板上的走线区域，打螺丝固定时不会压伤板内线路造成短路故障。这类通信模组的电路板设计，核心是在有限的板面积内完成所有通信功能电路的集成，同时兼顾生产装配的工艺性、实际使用的抗干扰能力、终端安装的适配性，不需要终端开发人员再从零设计通信射频电路，直接集成就能快速完成终端产品的通信功能开发，缩短产品的研发周期，降低射频电路设计的技术门槛。
