工业立式热油加热装置结构设计

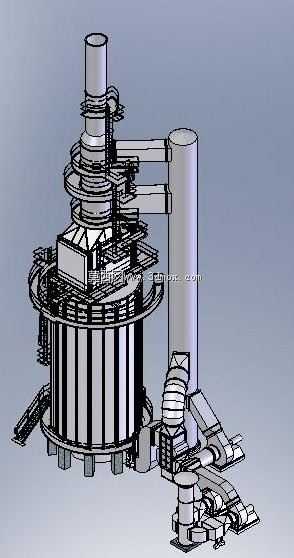

　　在石化、粮油加工、沥青储运、合成材料生产等需要稳定高温热源的工业场景中，热油加热器是替代直接蒸汽加热、电加热的核心供热设备，其以导热油作为热媒，可在较低运行压力下输出300℃以上的高温热源，大幅降低高温供热系统的承压等级要求，减少管路与设备的壁厚设计冗余，降低整体项目的初始投资成本。这套立式结构的热油加热器采用中心主反应筒体加侧置烟道的布局，区别于传统卧式加热炉的长条形占地设计，立式布局将燃烧换热段、烟气余热回收段沿垂直方向堆叠布置，可将设备整体占地控制在同功率卧式设备的40%以内，尤其适合厂区用地紧张、旧线改造预留安装空间有限的项目场景。从结构设计逻辑来看，设备底部设置了均匀分布的支撑脚座，每个脚座预留了地脚螺栓安装孔，

　　可直接与混凝土基础的预埋螺栓配合固定，安装时无需额外搭建大型钢架平台，仅需保证基础平面的水平度误差控制在千分之二以内，即可避免设备运行过程中因热胀冷缩产生的附加应力损坏焊缝。主筒体外部设置了多圈环形操作平台与直爬梯，平台边缘设置了高度不低于1.2米的安全护栏，可满足运维人员日常巡检、检修燃烧器、清理换热管束积灰的操作空间需求，爬梯踏步采用防滑花纹钢板设计，即使在厂区多粉尘、易积油的环境下也能保证运维人员上下的安全性。侧置的立式烟道与主筒体上部通过两个水平连接烟道连通，烟气从主筒体顶部的换热段流出后，经连接烟道进入侧置烟道内的余热回收段，对进入炉体的冷空气或冷态导热油进行预加热，可将排烟温度控制在180℃以内，大幅提升设备整体热效率，

　　减少燃料消耗。主筒体下部设置了多组检修人孔与导热油进出口接管，接管位置均预留了足够的管路安装操作空间，可直接与厂区的导热油循环管路对接，无需额外增加弯头调整管路走向，减少管路系统的沿程阻力损失。设备顶部的排气筒设置了防雨帽与采样接口，可满足环保监测的烟气采样需求，同时避免雨水进入烟道内部造成换热管腐蚀。在结构细节设计上，主筒体内部的换热管束采用同心圆排布方式，导热油在管内流动，燃烧产生的高温烟气在管外横向冲刷管束，这种排布方式可让烟气流动过程中形成均匀的流速场，避免局部流速过高造成管束磨损，同时也能避免局部流速过低导致积灰堆积，影响换热效率。管束与管板的连接采用强度焊加贴胀的工艺，可避免长期高温运行下焊缝出现渗漏问题，

　　设备所有外部钢结构件均做了耐高温防腐处理，可适应厂区户外安装的日晒雨淋环境，减少日常防腐维护的工作量。从安装边界来看，设备整体高度方向预留了顶部排气筒的吊装空间，侧置烟道外侧预留了不小于1.5米的检修通道，底部支撑脚座的安装孔位间距经过标准化设计，可适配多数常规工业供热项目的基础预留尺寸，设备出厂前已完成所有内部构件的预组装，现场仅需完成地脚固定、管路对接、电气接线即可投入调试，大幅缩短现场安装周期。在实际运行过程中，该设备可根据后端用热设备的温度需求，自动调节燃烧器的输出功率，将导热油的出口温度波动控制在±2℃以内，可满足对热源温度稳定性要求较高的生产工艺需求，比如树脂合成、沥青改性、粮油压榨等工序，稳定的热媒温度可有效提升最终产品的合格率，减少因温度波动产生的次品率。
